Senkrecht-Spanner 6802 Gr.3 AMF
Senkrecht-Spanner 6802 Gr.3 AMF
Produktnummer:
4217438020
Senkrecht-Spanner 6802 Gr.3 AMF
EAN-Nr.:
4020772090234
Zur Produktbeschreibung
Produktinformationen "Senkrecht-Spanner 6802 Gr.3 AMF"
Senkrechtspanner mit senkrechtem Fuß
• Verzinkt, passiviert
• Niete aus rostfreiem Stahl
• Ab Größe 2 einsatzgehärtete Lagerbuchsen
• Lagerstellen gefettet
• Offener Haltearm
• Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff
• Zur Befestigung auf Stegen und für Schweißkonstruktionen
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.
Hersteller: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
Niete aus rostfreiem Stahl, die in einsatzgehärteten Lagerbuchsen läuft. Lagerstellen gefettet.

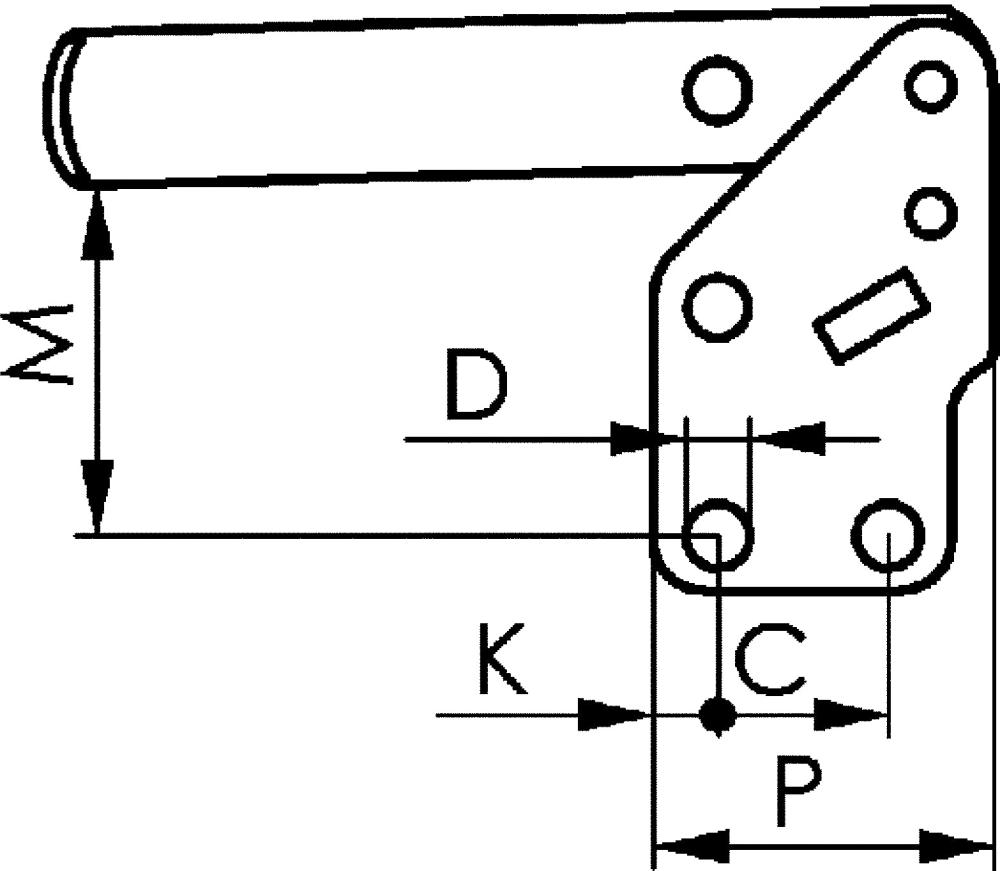

Maßtabelle:
A 8 mm
B 79 mm
C 20,0 mm
D 7,5 mm
F 36 mm
G 19 mm
H 48 mm
H1 200 mm
HW min. 16,5 mm
HW max. 25,0 mm
I 18 mm
K 7,5 mm
L –
L1 112 mm
L2 112 mm
M 41,0 mm
M1 –
N 27 mm
O 6 mm
P 35 mm
alpha 105°
alpha* 60°
* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden.
Eigenschaften
| Herstellerartikelnummer: | 90233 |
|---|---|
| Größe: | 3 |
| Spannkraft F1: | 1,2 kN |
| Marke: | AMF |
| Spannkraft F2: | 2,5 kN |
| Andrückschraube: | M8 x 45 mm |
| Spannarmlänge: | 112 mm |
| Markenname: | AMF |
| Herstellername: | Andreas Maier GmbH & Co KG |
