Druckschalter, Vakuumschalter & Druckmessumformer
Filter
264 Artikel gefunden
Produktanzeige:

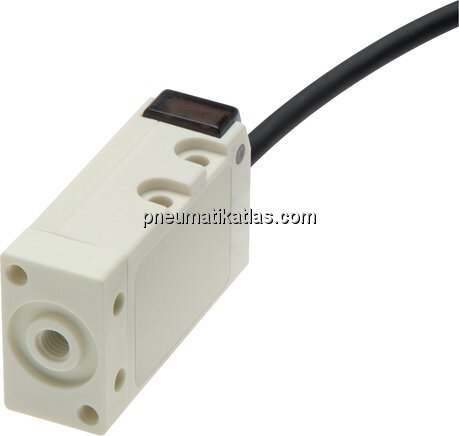

Werkstoffe:
Körper: Polycarbonat, Gewindeanschluss: POM, Dichtung: FKM
Temperaturbereich:
-20 bis +70 °C
Schutzart:
IP 40
Spannungsversorgung:
10,8 - 30 V (DC)
Stromaufnahme:
17 mA
Elektrischer Anschluss:
1,5 m Kabel (4-adrig)
Schaltausgang (PNP):
1 Schaltausgang, (Schließer, Schaltpunkt und Hysterese über Potentiometer einstellbar), max. 80 mA (DC)
Schaltgenauigkeit:
± 3 % der Spanne
Rückschaltdifferenz (Hysterese):
1 - 15 % vom eingestellten Wert (einstellbar über Potentiometer)
Analogausgang:
1 - 5 V
Genauigkeit des Analogausgangs:
± 0,1 V
Anschluss:
M 5 (IG) oder Flansch Ø 8 x 13 mm, M 3 Innengewinde (19 x 10)
Medien:
Druckluft, nicht aggressive Gase, Vakuum
Vorteile:
keine beweglichen Teile, daher verschleißfreie Messung, Schaltpunkt und Hysterese über Potentiometer einstellbar, Anschluss über Flansch oder M 5 Innengwinde

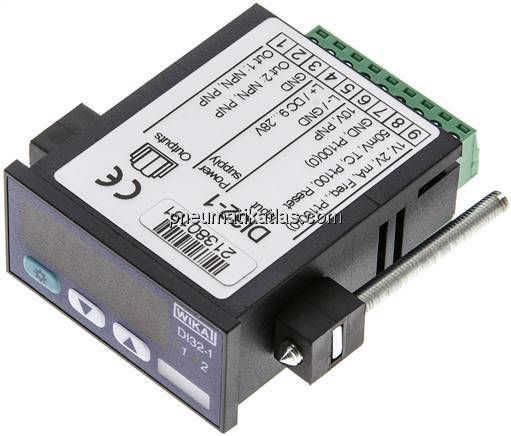

Werkstoffe:
Gehäuse und Sichtscheibe: Polycarbonat
Anzeige:
4-stellige LED-Anzeige, Ziffernhöhe 10 mm
Temperaturbereich:
-20 bis +50 °C
Schutzart:
IP 65 (frontseitig)
Spannungsversorgung:
9 - 28 V (DC)
Stromaufnahme:
110 mA
Elektrischer Anschluss:
Schraubklemmen
Eingangssignal:
Normsignale (0-20 mA, 4-20 mA, 0-50 mV, 0-1 V, 0-2 V und 0-10 V), Widerstandsthermometer (Pt100, 3-Leiter und Pt1000, 2-Leiter), Thermoelemente (Typ K, J, N, T, S, R, B, E und L), Frequenz / Drehzahl (TTL und Schaltkontakt)
Schaltausgang (PNP/NPN):
2 Schaltausgänge (nicht galvanisch getrennt, 2-Punkt, 3-Punkt, 2-Punkt mit Alarm, Min- / Max-Alarm gemeinsam oder getrennt, Schaltpunkte frei wählbar), max. 100 mA (DC)
Wandlungsrate:
Normsignal und Frequenzmessung: ca. 100 Messungen/Sek., Temperaturmessung: ca. 1 Messung/Sek.
Anzeigegenauigkeit:
± 0,2 % der Spanne für Spannungssignale
Abmessungen:
Frontrahmen: 24 x 48 mm, Einbautiefe (mit Steckklemme): ca. 67 mm, Schalttafelausschnitt: 22 x 45 mm
Hinweis:
WIKA Typ DI32-1

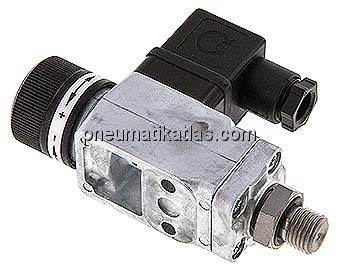

Werkstoffe:
Körper: Zinkdruckguss / Aluminium pulverbeschichtet, Dichtungen und Membrane**: NBR / PTFE
Temperaturbereich:
-20 bis +80 °C
Rückschaltdifferenz (Hysterese):
ca. 10 - 15 % vom eingestellten Wert (Vakuumschalter: 100 - 250 mbar)
Schutzart:
IP 65 (mit M 12-Stecker: IP 67)
Elektrischer Anschluss:
Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 4-polig) oder M 12-Stecker (A-codiert, 4-polig)
Schaltertyp:
Wechsler
Schaltleistung:
24 V DC / 3 A, 250 V AC / 6 A
Medien:
Hydrauliköl, Maschinenöl, Heizöl, Luft, Wasser
Optional:
Elektrischer Anschluss mittels M 12-Stecker (A-codiert, 4-polig, IP 67) -M12
Vorteile:
preiswerter Druckschalter, sehr komfortable und präzise Einstellung des Schaltpunktes durch Handrad
*positionierbar, nicht mit Option -M12 lieferbar, Schaltleistung: 24 V DC / 4 A, 250 V AC / 6 A, **Einstellbereiche >16 bar Ansteuerung über Kolben
Werkstoffe:
Körper: Zinkdruckguss / Aluminium pulverbeschichtet, Dichtungen und Membrane**: NBR / PTFE
Temperaturbereich:
-20 bis +80 °C
Rückschaltdifferenz (Hysterese):
ca. 10 - 15 % vom eingestellten Wert (Vakuumschalter: 100 - 250 mbar)
Schutzart:
IP 65 (mit M 12-Stecker: IP 67)
Elektrischer Anschluss:
Winkelstecker DIN 43650 / EN 175301-803 A (Baugröße 3, 4-polig) oder M 12-Stecker (A-codiert, 4-polig)
Schaltertyp:
Wechsler
Schaltleistung:
24 V DC / 3 A, 250 V AC / 6 A
Medien:
Hydrauliköl, Maschinenöl, Heizöl, Luft, Wasser
Optional:
Elektrischer Anschluss mittels M 12-Stecker (A-codiert, 4-polig, IP 67) -M12
Vorteile:
preiswerter Druckschalter, sehr komfortable und präzise Einstellung des Schaltpunktes durch Handrad
*positionierbar, nicht mit Option -M12 lieferbar, Schaltleistung: 24 V DC / 4 A, 250 V AC / 6 A, **Einstellbereiche >16 bar Ansteuerung über Kolben

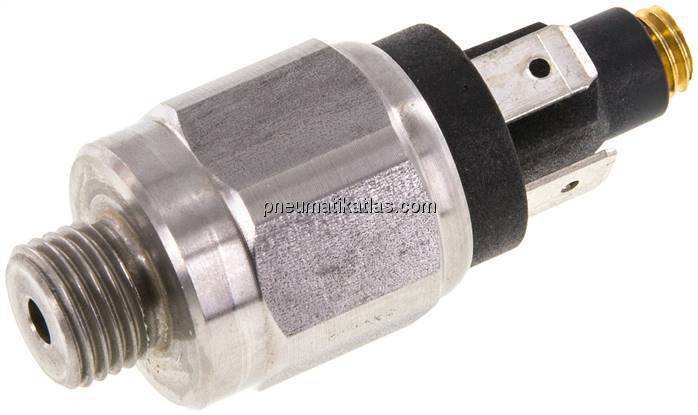

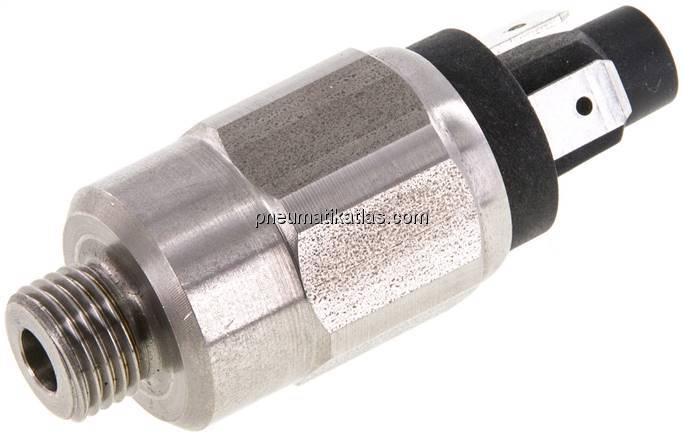

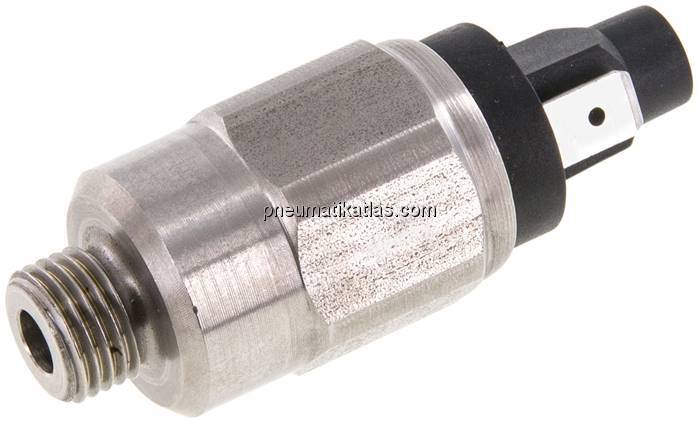

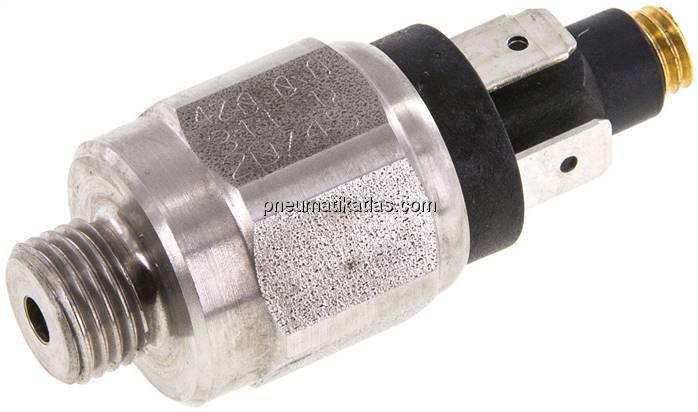

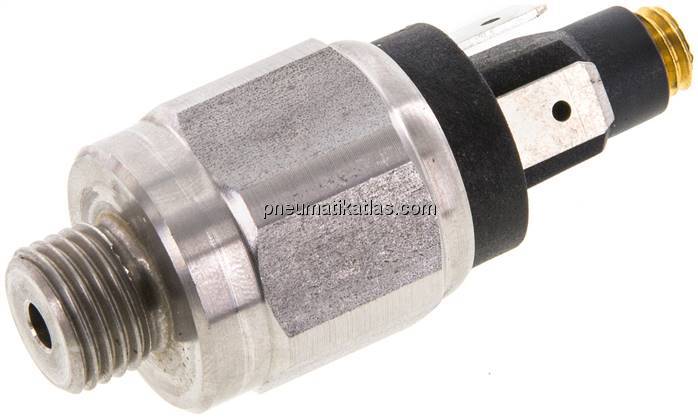

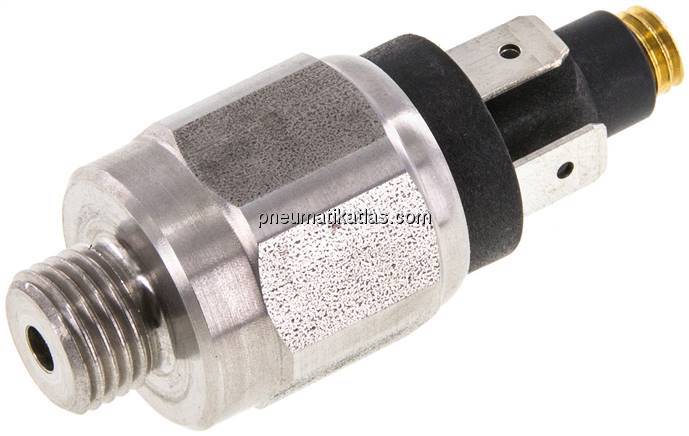

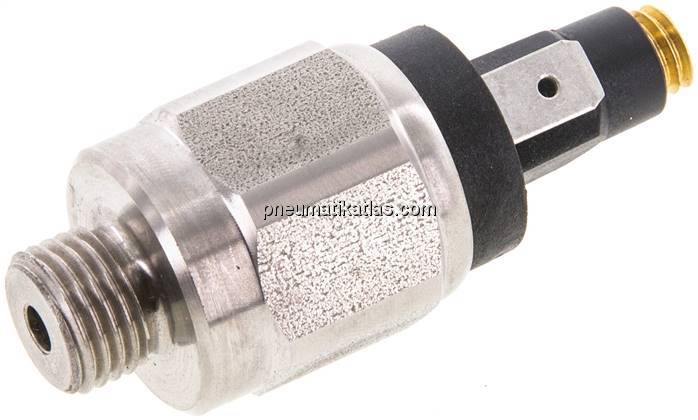

Werkstoffe:
Körper: Stahl verzinkt oder Edelstahl 1.4305 (Vakuumschalter: Messing), Membrane**: NBR
Temperaturbereich:
-25 bis +85 °C
Rückschaltdifferenz (Hysterese):
15 - 20% (Vakuumschalter 15 - 25%) vom eingestellten Wert
Schutzart:
IP 65 (Klemmen IP 00)
Elektrischer Anschluss:
Flachstecker 6,3x0,8 (AMP 6,3x0,8)
Medien:
Hydrauliköl, Ölemulsion, Luft, (bedingt auch für Wasser geeignet)
*bei 30 V DC, **Einstellbereiche > 10 bar Ansteuerung über Edelstahlkolben, Dichtung: UR, ***Ø 28, Rückschaltdifferenz: 10 - 15%

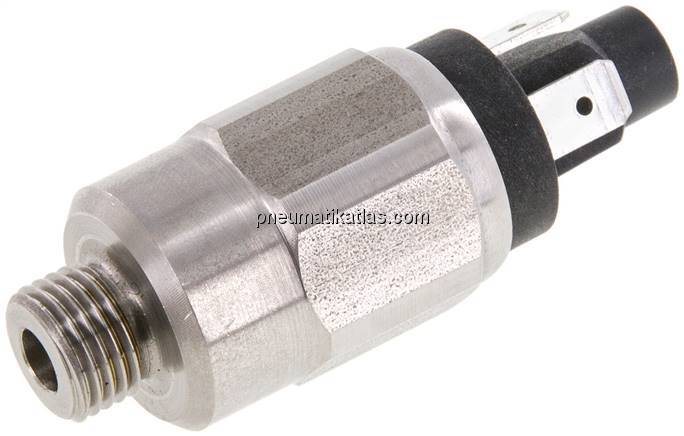

Werkstoffe:
Körper: Stahl verzinkt oder Edelstahl 1.4305 (Vakuumschalter: Messing), Membrane**: NBR
Temperaturbereich:
-25 bis +85 °C
Rückschaltdifferenz (Hysterese):
15 - 20% (Vakuumschalter 15 - 25%) vom eingestellten Wert
Schutzart:
IP 65 (Klemmen IP 00)
Elektrischer Anschluss:
Flachstecker 6,3x0,8 (AMP 6,3x0,8)
Medien:
Hydrauliköl, Ölemulsion, Luft, (bedingt auch für Wasser geeignet)
*bei 30 V DC, **Einstellbereiche > 10 bar Ansteuerung über Edelstahlkolben, Dichtung: UR, ***Ø 28, Rückschaltdifferenz: 10 - 15%

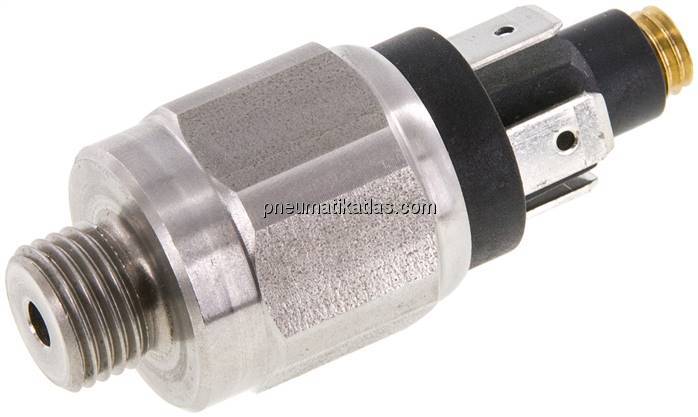

Werkstoffe:
Körper: Stahl verzinkt oder Edelstahl 1.4305 (Vakuumschalter: Messing), Membrane**: NBR
Temperaturbereich:
-25 bis +85 °C
Rückschaltdifferenz (Hysterese):
15 - 20% (Vakuumschalter 15 - 25%) vom eingestellten Wert
Schutzart:
IP 65 (Klemmen IP 00)
Elektrischer Anschluss:
Flachstecker 6,3x0,8 (AMP 6,3x0,8)
Medien:
Hydrauliköl, Ölemulsion, Luft, (bedingt auch für Wasser geeignet)
*bei 30 V DC, **Einstellbereiche > 10 bar Ansteuerung über Edelstahlkolben, Dichtung: UR, ***Ø 28, Rückschaltdifferenz: 10 - 15%
Werkstoffe:
Körper: Stahl verzinkt oder Edelstahl 1.4305 (Vakuumschalter: Messing), Membrane**: NBR
Temperaturbereich:
-25 bis +85 °C
Rückschaltdifferenz (Hysterese):
15 - 20% (Vakuumschalter 15 - 25%) vom eingestellten Wert
Schutzart:
IP 65 (Klemmen IP 00)
Elektrischer Anschluss:
Flachstecker 6,3x0,8 (AMP 6,3x0,8)
Medien:
Hydrauliköl, Ölemulsion, Luft, (bedingt auch für Wasser geeignet)
*bei 30 V DC, **Einstellbereiche > 10 bar Ansteuerung über Edelstahlkolben, Dichtung: UR, ***Ø 28, Rückschaltdifferenz: 10 - 15%
Werkstoffe:
Körper: Stahl verzinkt oder Edelstahl 1.4305 (Vakuumschalter: Messing), Membrane**: NBR
Temperaturbereich:
-25 bis +85 °C
Rückschaltdifferenz (Hysterese):
15 - 20% (Vakuumschalter 15 - 25%) vom eingestellten Wert
Schutzart:
IP 65 (Klemmen IP 00)
Elektrischer Anschluss:
Flachstecker 6,3x0,8 (AMP 6,3x0,8)
Medien:
Hydrauliköl, Ölemulsion, Luft, (bedingt auch für Wasser geeignet)
*bei 30 V DC, **Einstellbereiche > 10 bar Ansteuerung über Edelstahlkolben, Dichtung: UR, ***Ø 28, Rückschaltdifferenz: 10 - 15%
Werkstoffe:
Körper: Stahl verzinkt oder Edelstahl 1.4305 (Vakuumschalter: Messing), Membrane**: NBR
Temperaturbereich:
-25 bis +85 °C
Rückschaltdifferenz (Hysterese):
15 - 20% (Vakuumschalter 15 - 25%) vom eingestellten Wert
Schutzart:
IP 65 (Klemmen IP 00)
Elektrischer Anschluss:
Flachstecker 6,3x0,8 (AMP 6,3x0,8)
Medien:
Hydrauliköl, Ölemulsion, Luft, (bedingt auch für Wasser geeignet)
*bei 30 V DC, **Einstellbereiche > 10 bar Ansteuerung über Edelstahlkolben, Dichtung: UR, ***Ø 28, Rückschaltdifferenz: 10 - 15%
Werkstoffe:
Körper: Stahl verzinkt oder Edelstahl 1.4305 (Vakuumschalter: Messing), Membrane**: NBR
Temperaturbereich:
-25 bis +85 °C
Rückschaltdifferenz (Hysterese):
15 - 20% (Vakuumschalter 15 - 25%) vom eingestellten Wert
Schutzart:
IP 65 (Klemmen IP 00)
Elektrischer Anschluss:
Flachstecker 6,3x0,8 (AMP 6,3x0,8)
Medien:
Hydrauliköl, Ölemulsion, Luft, (bedingt auch für Wasser geeignet)
*bei 30 V DC, **Einstellbereiche > 10 bar Ansteuerung über Edelstahlkolben, Dichtung: UR, ***Ø 28, Rückschaltdifferenz: 10 - 15%
Werkstoffe:
Körper: Stahl verzinkt oder Edelstahl 1.4305 (Vakuumschalter: Messing), Membrane**: NBR
Temperaturbereich:
-25 bis +85 °C
Rückschaltdifferenz (Hysterese):
15 - 20% (Vakuumschalter 15 - 25%) vom eingestellten Wert
Schutzart:
IP 65 (Klemmen IP 00)
Elektrischer Anschluss:
Flachstecker 6,3x0,8 (AMP 6,3x0,8)
Medien:
Hydrauliköl, Ölemulsion, Luft, (bedingt auch für Wasser geeignet)
*bei 30 V DC, **Einstellbereiche > 10 bar Ansteuerung über Edelstahlkolben, Dichtung: UR, ***Ø 28, Rückschaltdifferenz: 10 - 15%
Anwendung:
für allgemeine Anwendungen

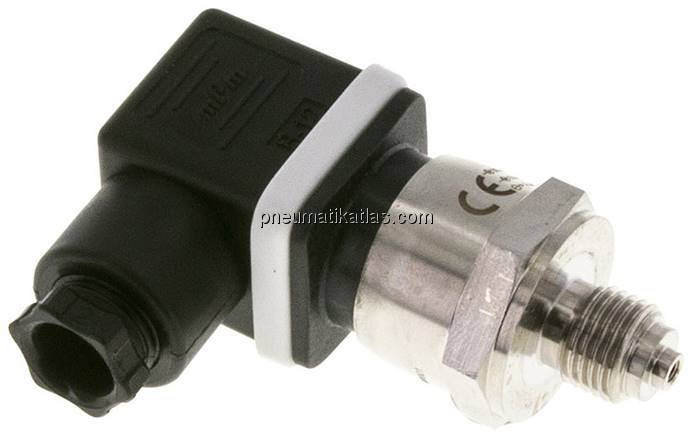

Werkstoffe:
Körper: 1.4031, messstoffberührte Teile: 1.4301 / Keramik (>= 100 bar: 1.4301 / 1.4542), FKM
Temperaturbereich:
Messstofftemperatur: -20°C bis max. +125°C (>= 100 bar: -40°C bis max. +125°C), Umgebungstemperatur: -20°C bis max. +85°C (>= 100 bar: -30°C bis max. +100°C)
Schutzart:
IP 65
Anschluss:
G 1/4" *
Spannungsversorgung:
10 - 30 V (DC)
Elektrischer Anschluss:
Winkelsteckverbinder Baugröße 3, 4-polig (DIN 43650 / EN 175301-803 A) (Steckfahne)
Ausgangssignal:
4 - 20 mA
Nichtlinearität (IEC 61298-2):
± 0,125% (100 - 600 bar: ± 0,25%, 1000 bar: ± 0,5%) der Spanne (BFSL)
Genauigkeit (IEC 61298-2):
± 0,25% (100 - 600 bar: ± 0,35%, 1000 bar: ± 0,6%) der Spanne
*mit Zentrierzapfen für Profildichtring
Werkstoffe:
Körper: Stahl verzinkt oder Edelstahl 1.4305 (Vakuumschalter: Messing), Membrane**: NBR
Temperaturbereich:
-25 bis +85 °C
Rückschaltdifferenz (Hysterese):
15 - 20% (Vakuumschalter 15 - 25%) vom eingestellten Wert
Schutzart:
IP 65 (Klemmen IP 00)
Elektrischer Anschluss:
Flachstecker 6,3x0,8 (AMP 6,3x0,8)
Medien:
Hydrauliköl, Ölemulsion, Luft, (bedingt auch für Wasser geeignet)
*bei 30 V DC, **Einstellbereiche > 10 bar Ansteuerung über Edelstahlkolben, Dichtung: UR, ***Ø 28, Rückschaltdifferenz: 10 - 15%

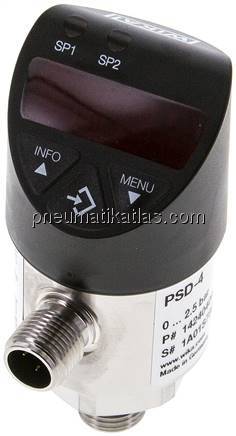

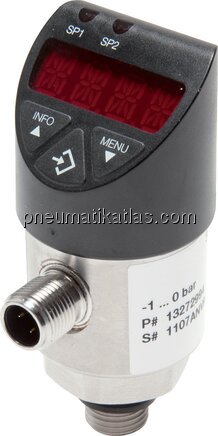

Werkstoffe:
Körper: 1.4301, Anzeige: Kunststoff, messstoffberührte Teile: 1.4404, NBR (0 - 1000 bar: 1.4404, FKM)
Anzeige:
4-stellige LED-Anzeige, Ziffernhöhe 9 mm
Temperaturbereich:
-20 bis +85 °C, Umgebung: -20 bis +80 °C
Schutzart:
IP 67
Spannungsversorgung:
15 - 35 V (DC)
Stromaufnahme:
45 mA (mit zusätzlichem Analogausgang 4-20 mA: 75 mA)
Elektrischer Anschluss:
M 12-Stecker, A-codiert, 4-polig (mit zusätzlichem Analogausgang 4-20 mA: M 12-Stecker, A-codiert, 5-polig)
Schaltausgang (PNP/NPN):
2 Schaltausgänge (Schließer, Öffner, Fenster und Hysterese je Schaltausgang frei einstellbar), max. 250 mA (DC)
Schaltgenauigkeit:
± 0,5 % der Spanne
Genauigkeit zusätzlicher Analogausgang 4 - 20 mA:
± 0,5 % der Spanne
Anschluss:
G 1/4" (Außengewinde mit Elastomerdichtung)
Lebensdauer:
100 Mio. Schaltwechsel
Medien:
Öe, Wasser, Druckluft, nicht aggressive Gase und Flüssigkeiten, Vakuum
Optional:
IO-Link Kommunikationsstandard zur schnelleren Installation und Parametrierung -IO
Vorteile:
keine beweglichen Teile, daher verschleißfreie Messung, gut ablesbare, robuste LED-Anzeige, intuitive und schnelle Bedienung, leicht anpassbar an verschiedene Einbausituationen z.B. durch um 300° verdrehbare Anzeige oder durch um 180° drehbare Zifferndarstellung, Gewindeanschluss mit Elastomerdichtung versehen, ausgezeichnet mit dem IF-Product Design Award, passwortgeschützte Menüführung, vakuumfest
Hinweis:
WIKA Typ PSD-4
Werkstoffe:
Körper: 1.4301, Anzeige: Kunststoff, messstoffberührte Teile: 1.4404, NBR (0 - 1000 bar: 1.4404, FKM)
Anzeige:
4-stellige LED-Anzeige, Ziffernhöhe 9 mm
Temperaturbereich:
-20 bis +85 °C, Umgebung: -20 bis +80 °C
Schutzart:
IP 67
Spannungsversorgung:
15 - 35 V (DC)
Stromaufnahme:
45 mA (mit zusätzlichem Analogausgang 4-20 mA: 75 mA)
Elektrischer Anschluss:
M 12-Stecker, A-codiert, 4-polig (mit zusätzlichem Analogausgang 4-20 mA: M 12-Stecker, A-codiert, 5-polig)
Schaltausgang (PNP/NPN):
2 Schaltausgänge (Schließer, Öffner, Fenster und Hysterese je Schaltausgang frei einstellbar), max. 250 mA (DC)
Schaltgenauigkeit:
± 0,5 % der Spanne
Genauigkeit zusätzlicher Analogausgang 4 - 20 mA:
± 0,5 % der Spanne
Anschluss:
G 1/4" (Außengewinde mit Elastomerdichtung)
Lebensdauer:
100 Mio. Schaltwechsel
Medien:
Öe, Wasser, Druckluft, nicht aggressive Gase und Flüssigkeiten, Vakuum
Optional:
IO-Link Kommunikationsstandard zur schnelleren Installation und Parametrierung -IO
Vorteile:
keine beweglichen Teile, daher verschleißfreie Messung, gut ablesbare, robuste LED-Anzeige, intuitive und schnelle Bedienung, leicht anpassbar an verschiedene Einbausituationen z.B. durch um 300° verdrehbare Anzeige oder durch um 180° drehbare Zifferndarstellung, Gewindeanschluss mit Elastomerdichtung versehen, ausgezeichnet mit dem IF-Product Design Award, passwortgeschützte Menüführung, vakuumfest
Hinweis:
WIKA Typ PSD-4
Werkstoffe:
Körper: 1.4301, Anzeige: Kunststoff, messstoffberührte Teile: 1.4404, NBR (0 - 1000 bar: 1.4404, FKM)
Anzeige:
4-stellige LED-Anzeige, Ziffernhöhe 9 mm
Temperaturbereich:
-20 bis +85 °C, Umgebung: -20 bis +80 °C
Schutzart:
IP 67
Spannungsversorgung:
15 - 35 V (DC)
Stromaufnahme:
45 mA (mit zusätzlichem Analogausgang 4-20 mA: 75 mA)
Elektrischer Anschluss:
M 12-Stecker, A-codiert, 4-polig (mit zusätzlichem Analogausgang 4-20 mA: M 12-Stecker, A-codiert, 5-polig)
Schaltausgang (PNP/NPN):
2 Schaltausgänge (Schließer, Öffner, Fenster und Hysterese je Schaltausgang frei einstellbar), max. 250 mA (DC)
Schaltgenauigkeit:
± 0,5 % der Spanne
Genauigkeit zusätzlicher Analogausgang 4 - 20 mA:
± 0,5 % der Spanne
Anschluss:
G 1/4" (Außengewinde mit Elastomerdichtung)
Lebensdauer:
100 Mio. Schaltwechsel
Medien:
Öe, Wasser, Druckluft, nicht aggressive Gase und Flüssigkeiten, Vakuum
Optional:
IO-Link Kommunikationsstandard zur schnelleren Installation und Parametrierung -IO
Vorteile:
keine beweglichen Teile, daher verschleißfreie Messung, gut ablesbare, robuste LED-Anzeige, intuitive und schnelle Bedienung, leicht anpassbar an verschiedene Einbausituationen z.B. durch um 300° verdrehbare Anzeige oder durch um 180° drehbare Zifferndarstellung, Gewindeanschluss mit Elastomerdichtung versehen, ausgezeichnet mit dem IF-Product Design Award, passwortgeschützte Menüführung, vakuumfest
Hinweis:
WIKA Typ PSD-4
Werkstoffe:
Körper: 1.4301, Anzeige: Kunststoff, messstoffberührte Teile: 1.4404, NBR (0 - 1000 bar: 1.4404, FKM)
Anzeige:
4-stellige LED-Anzeige, Ziffernhöhe 9 mm
Temperaturbereich:
-20 bis +85 °C, Umgebung: -20 bis +80 °C
Schutzart:
IP 67
Spannungsversorgung:
15 - 35 V (DC)
Stromaufnahme:
45 mA (mit zusätzlichem Analogausgang 4-20 mA: 75 mA)
Elektrischer Anschluss:
M 12-Stecker, A-codiert, 4-polig (mit zusätzlichem Analogausgang 4-20 mA: M 12-Stecker, A-codiert, 5-polig)
Schaltausgang (PNP/NPN):
2 Schaltausgänge (Schließer, Öffner, Fenster und Hysterese je Schaltausgang frei einstellbar), max. 250 mA (DC)
Schaltgenauigkeit:
± 0,5 % der Spanne
Genauigkeit zusätzlicher Analogausgang 4 - 20 mA:
± 0,5 % der Spanne
Anschluss:
G 1/4" (Außengewinde mit Elastomerdichtung)
Lebensdauer:
100 Mio. Schaltwechsel
Medien:
Öe, Wasser, Druckluft, nicht aggressive Gase und Flüssigkeiten, Vakuum
Optional:
IO-Link Kommunikationsstandard zur schnelleren Installation und Parametrierung -IO
Vorteile:
keine beweglichen Teile, daher verschleißfreie Messung, gut ablesbare, robuste LED-Anzeige, intuitive und schnelle Bedienung, leicht anpassbar an verschiedene Einbausituationen z.B. durch um 300° verdrehbare Anzeige oder durch um 180° drehbare Zifferndarstellung, Gewindeanschluss mit Elastomerdichtung versehen, ausgezeichnet mit dem IF-Product Design Award, passwortgeschützte Menüführung, vakuumfest
Hinweis:
WIKA Typ PSD-4
Werkstoffe:
Körper: 1.4301, Anzeige: Kunststoff, messstoffberührte Teile: 1.4404, NBR (0 - 1000 bar: 1.4404, FKM)
Anzeige:
4-stellige LED-Anzeige, Ziffernhöhe 9 mm
Temperaturbereich:
-20 bis +85 °C, Umgebung: -20 bis +80 °C
Schutzart:
IP 67
Spannungsversorgung:
15 - 35 V (DC)
Stromaufnahme:
45 mA (mit zusätzlichem Analogausgang 4-20 mA: 75 mA)
Elektrischer Anschluss:
M 12-Stecker, A-codiert, 4-polig (mit zusätzlichem Analogausgang 4-20 mA: M 12-Stecker, A-codiert, 5-polig)
Schaltausgang (PNP/NPN):
2 Schaltausgänge (Schließer, Öffner, Fenster und Hysterese je Schaltausgang frei einstellbar), max. 250 mA (DC)
Schaltgenauigkeit:
± 0,5 % der Spanne
Genauigkeit zusätzlicher Analogausgang 4 - 20 mA:
± 0,5 % der Spanne
Anschluss:
G 1/4" (Außengewinde mit Elastomerdichtung)
Lebensdauer:
100 Mio. Schaltwechsel
Medien:
Öe, Wasser, Druckluft, nicht aggressive Gase und Flüssigkeiten, Vakuum
Optional:
IO-Link Kommunikationsstandard zur schnelleren Installation und Parametrierung -IO
Vorteile:
keine beweglichen Teile, daher verschleißfreie Messung, gut ablesbare, robuste LED-Anzeige, intuitive und schnelle Bedienung, leicht anpassbar an verschiedene Einbausituationen z.B. durch um 300° verdrehbare Anzeige oder durch um 180° drehbare Zifferndarstellung, Gewindeanschluss mit Elastomerdichtung versehen, ausgezeichnet mit dem IF-Product Design Award, passwortgeschützte Menüführung, vakuumfest
Hinweis:
WIKA Typ PSD-4
Werkstoffe:
Körper: 1.4301, Anzeige: Kunststoff, messstoffberührte Teile: 1.4404, NBR (0 - 1000 bar: 1.4404, FKM)
Anzeige:
4-stellige LED-Anzeige, Ziffernhöhe 9 mm
Temperaturbereich:
-20 bis +85 °C, Umgebung: -20 bis +80 °C
Schutzart:
IP 67
Spannungsversorgung:
15 - 35 V (DC)
Stromaufnahme:
45 mA (mit zusätzlichem Analogausgang 4-20 mA: 75 mA)
Elektrischer Anschluss:
M 12-Stecker, A-codiert, 4-polig (mit zusätzlichem Analogausgang 4-20 mA: M 12-Stecker, A-codiert, 5-polig)
Schaltausgang (PNP/NPN):
2 Schaltausgänge (Schließer, Öffner, Fenster und Hysterese je Schaltausgang frei einstellbar), max. 250 mA (DC)
Schaltgenauigkeit:
± 0,5 % der Spanne
Genauigkeit zusätzlicher Analogausgang 4 - 20 mA:
± 0,5 % der Spanne
Anschluss:
G 1/4" (Außengewinde mit Elastomerdichtung)
Lebensdauer:
100 Mio. Schaltwechsel
Medien:
Öe, Wasser, Druckluft, nicht aggressive Gase und Flüssigkeiten, Vakuum
Optional:
IO-Link Kommunikationsstandard zur schnelleren Installation und Parametrierung -IO
Vorteile:
keine beweglichen Teile, daher verschleißfreie Messung, gut ablesbare, robuste LED-Anzeige, intuitive und schnelle Bedienung, leicht anpassbar an verschiedene Einbausituationen z.B. durch um 300° verdrehbare Anzeige oder durch um 180° drehbare Zifferndarstellung, Gewindeanschluss mit Elastomerdichtung versehen, ausgezeichnet mit dem IF-Product Design Award, passwortgeschützte Menüführung, vakuumfest
Hinweis:
WIKA Typ PSD-4
Werkstoffe:
Körper: 1.4301, Anzeige: Kunststoff, messstoffberührte Teile: 1.4404, NBR (0 - 1000 bar: 1.4404, FKM)
Anzeige:
4-stellige LED-Anzeige, Ziffernhöhe 9 mm
Temperaturbereich:
-20 bis +85 °C, Umgebung: -20 bis +80 °C
Schutzart:
IP 67
Spannungsversorgung:
15 - 35 V (DC)
Stromaufnahme:
45 mA (mit zusätzlichem Analogausgang 4-20 mA: 75 mA)
Elektrischer Anschluss:
M 12-Stecker, A-codiert, 4-polig (mit zusätzlichem Analogausgang 4-20 mA: M 12-Stecker, A-codiert, 5-polig)
Schaltausgang (PNP/NPN):
2 Schaltausgänge (Schließer, Öffner, Fenster und Hysterese je Schaltausgang frei einstellbar), max. 250 mA (DC)
Schaltgenauigkeit:
± 0,5 % der Spanne
Genauigkeit zusätzlicher Analogausgang 4 - 20 mA:
± 0,5 % der Spanne
Anschluss:
G 1/4" (Außengewinde mit Elastomerdichtung)
Lebensdauer:
100 Mio. Schaltwechsel
Medien:
Öe, Wasser, Druckluft, nicht aggressive Gase und Flüssigkeiten, Vakuum
Optional:
IO-Link Kommunikationsstandard zur schnelleren Installation und Parametrierung -IO
Vorteile:
keine beweglichen Teile, daher verschleißfreie Messung, gut ablesbare, robuste LED-Anzeige, intuitive und schnelle Bedienung, leicht anpassbar an verschiedene Einbausituationen z.B. durch um 300° verdrehbare Anzeige oder durch um 180° drehbare Zifferndarstellung, Gewindeanschluss mit Elastomerdichtung versehen, ausgezeichnet mit dem IF-Product Design Award, passwortgeschützte Menüführung, vakuumfest
Hinweis:
WIKA Typ PSD-4
Werkstoffe:
Körper: 1.4301, Anzeige: Kunststoff, messstoffberührte Teile: 1.4404, NBR (0 - 1000 bar: 1.4404, FKM)
Anzeige:
4-stellige LED-Anzeige, Ziffernhöhe 9 mm
Temperaturbereich:
-20 bis +85 °C, Umgebung: -20 bis +80 °C
Schutzart:
IP 67
Spannungsversorgung:
15 - 35 V (DC)
Stromaufnahme:
45 mA (mit zusätzlichem Analogausgang 4-20 mA: 75 mA)
Elektrischer Anschluss:
M 12-Stecker, A-codiert, 4-polig (mit zusätzlichem Analogausgang 4-20 mA: M 12-Stecker, A-codiert, 5-polig)
Schaltausgang (PNP/NPN):
2 Schaltausgänge (Schließer, Öffner, Fenster und Hysterese je Schaltausgang frei einstellbar), max. 250 mA (DC)
Schaltgenauigkeit:
± 0,5 % der Spanne
Genauigkeit zusätzlicher Analogausgang 4 - 20 mA:
± 0,5 % der Spanne
Anschluss:
G 1/4" (Außengewinde mit Elastomerdichtung)
Lebensdauer:
100 Mio. Schaltwechsel
Medien:
Öe, Wasser, Druckluft, nicht aggressive Gase und Flüssigkeiten, Vakuum
Optional:
IO-Link Kommunikationsstandard zur schnelleren Installation und Parametrierung -IO
Vorteile:
keine beweglichen Teile, daher verschleißfreie Messung, gut ablesbare, robuste LED-Anzeige, intuitive und schnelle Bedienung, leicht anpassbar an verschiedene Einbausituationen z.B. durch um 300° verdrehbare Anzeige oder durch um 180° drehbare Zifferndarstellung, Gewindeanschluss mit Elastomerdichtung versehen, ausgezeichnet mit dem IF-Product Design Award, passwortgeschützte Menüführung, vakuumfest
Hinweis:
WIKA Typ PSD-4
Werkstoffe:
Körper: 1.4301, Anzeige: Kunststoff, messstoffberührte Teile: 1.4404, NBR (0 - 1000 bar: 1.4404, FKM)
Anzeige:
4-stellige LED-Anzeige, Ziffernhöhe 9 mm
Temperaturbereich:
-20 bis +85 °C, Umgebung: -20 bis +80 °C
Schutzart:
IP 67
Spannungsversorgung:
15 - 35 V (DC)
Stromaufnahme:
45 mA (mit zusätzlichem Analogausgang 4-20 mA: 75 mA)
Elektrischer Anschluss:
M 12-Stecker, A-codiert, 4-polig (mit zusätzlichem Analogausgang 4-20 mA: M 12-Stecker, A-codiert, 5-polig)
Schaltausgang (PNP/NPN):
2 Schaltausgänge (Schließer, Öffner, Fenster und Hysterese je Schaltausgang frei einstellbar), max. 250 mA (DC)
Schaltgenauigkeit:
± 0,5 % der Spanne
Genauigkeit zusätzlicher Analogausgang 4 - 20 mA:
± 0,5 % der Spanne
Anschluss:
G 1/4" (Außengewinde mit Elastomerdichtung)
Lebensdauer:
100 Mio. Schaltwechsel
Medien:
Öe, Wasser, Druckluft, nicht aggressive Gase und Flüssigkeiten, Vakuum
Optional:
IO-Link Kommunikationsstandard zur schnelleren Installation und Parametrierung -IO
Vorteile:
keine beweglichen Teile, daher verschleißfreie Messung, gut ablesbare, robuste LED-Anzeige, intuitive und schnelle Bedienung, leicht anpassbar an verschiedene Einbausituationen z.B. durch um 300° verdrehbare Anzeige oder durch um 180° drehbare Zifferndarstellung, Gewindeanschluss mit Elastomerdichtung versehen, ausgezeichnet mit dem IF-Product Design Award, passwortgeschützte Menüführung, vakuumfest
Hinweis:
WIKA Typ PSD-4
Werkstoffe:
Körper: 1.4301, Anzeige: Kunststoff, messstoffberührte Teile: 1.4404, NBR (0 - 1000 bar: 1.4404, FKM)
Anzeige:
4-stellige LED-Anzeige, Ziffernhöhe 9 mm
Temperaturbereich:
-20 bis +85 °C, Umgebung: -20 bis +80 °C
Schutzart:
IP 67
Spannungsversorgung:
15 - 35 V (DC)
Stromaufnahme:
45 mA (mit zusätzlichem Analogausgang 4-20 mA: 75 mA)
Elektrischer Anschluss:
M 12-Stecker, A-codiert, 4-polig (mit zusätzlichem Analogausgang 4-20 mA: M 12-Stecker, A-codiert, 5-polig)
Schaltausgang (PNP/NPN):
2 Schaltausgänge (Schließer, Öffner, Fenster und Hysterese je Schaltausgang frei einstellbar), max. 250 mA (DC)
Schaltgenauigkeit:
± 0,5 % der Spanne
Genauigkeit zusätzlicher Analogausgang 4 - 20 mA:
± 0,5 % der Spanne
Anschluss:
G 1/4" (Außengewinde mit Elastomerdichtung)
Lebensdauer:
100 Mio. Schaltwechsel
Medien:
Öe, Wasser, Druckluft, nicht aggressive Gase und Flüssigkeiten, Vakuum
Optional:
IO-Link Kommunikationsstandard zur schnelleren Installation und Parametrierung -IO
Vorteile:
keine beweglichen Teile, daher verschleißfreie Messung, gut ablesbare, robuste LED-Anzeige, intuitive und schnelle Bedienung, leicht anpassbar an verschiedene Einbausituationen z.B. durch um 300° verdrehbare Anzeige oder durch um 180° drehbare Zifferndarstellung, Gewindeanschluss mit Elastomerdichtung versehen, ausgezeichnet mit dem IF-Product Design Award, passwortgeschützte Menüführung, vakuumfest
Hinweis:
WIKA Typ PSD-4
