Füllstandschalter - Niveauschalter

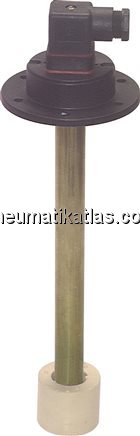

Anwendung: drucklose Anwendungen in Hydraulik, Maschinen-, Anlagen- und Behälterbau. Beide Schaltpositionen und deren Funktion (Schließer/Öffner) können leicht kabellos angepasst werden. Die Schalter schalten beim Passieren der jeweiligen Schaltposition von unten nach oben und schalten zurück, wenn der Schwimmer die Schaltposition wieder von oben nach unten verlässt. Auf Wunsch ist der Schalter auch mit einem zusätzlichem Temperaturschalter verfügbar. Werkstoffe: Körper: Polyamid, Gleitrohr: Messing, Schwimmer: Hart-PUR, Dichtung: Kork Temperaturbereich: -20 bis +80 °C Betriebsdruck: max. 1 bar Einbaulage: senkrecht Schutzart: IP 65 Befestigung am Behälterdeckel: Flansch für Belüftungsfilter DIN 24557-2 (Lochkreis 73, Bohrung 60, 6x M 5) Schwimmerabmessung: Ø 44 x 36 mm Elektrischer Anschluss: Winkelstecker DIN 43650 / EN 175301-803 A, (Steckergröße 3, 4-polig), (Option mit Temperaturschaltkontakt: Winkelstecker DIN 43651 / EN 175201-804 (6-polig + PE)) Schaltertyp: Niveau: 2x Schließer oder Öffner, bistabil*, Temperatur: 1x Öffner Schaltleistung: Niveau: 30 V (DC), 10 W, max. 0,5 A / Temperatur: 30 V (DC), 100 W, max. 2,5 A Rückschaltdifferenz (Hysterese) des Temperaturschalters: 7 - 13 K Medien: Wasser, Hydrauliköl, Maschinenöl, Diesel und andere Flüssigkeiten Vorteile: Schaltpositionen L1 und L2 können durch Umstecken der Niveaukontakte im 10 mm Raster auf der Kon-taktleiste im Inneren des Gleitrohres verändert werden, Flansch passt auf das für Hydraulikbehälter genormte Flanschbild für Belüftungsfilter (DIN 24557-2), Temperaturschalter erlaubt Maschinenabschaltung bei Überschreitung einer Temperatur von +70°C, auch für langsam strömende Medien geeignet *Durch Drehen der Kontakte auf der Schaltleiste können die Kontakte von Schließer auf Öffner umgestellt werden.

Anwendung: drucklose Anwendungen in Hydraulik, Maschinen-, Anlagen- und Behälterbau. Beide Schaltpositionen und deren Funktion (Schließer/Öffner) können leicht kabellos angepasst werden. Die Schalter schalten beim Passieren der jeweiligen Schaltposition von unten nach oben und schalten zurück, wenn der Schwimmer die Schaltposition wieder von oben nach unten verlässt. Auf Wunsch ist der Schalter auch mit einem zusätzlichem Temperaturschalter verfügbar. Werkstoffe: Körper: Polyamid, Gleitrohr: Messing, Schwimmer: Hart-PUR, Dichtung: Kork Temperaturbereich: -20 bis +80 °C Betriebsdruck: max. 1 bar Einbaulage: senkrecht Schutzart: IP 65 Befestigung am Behälterdeckel: Flansch für Belüftungsfilter DIN 24557-2 (Lochkreis 73, Bohrung 60, 6x M 5) Schwimmerabmessung: Ø 44 x 36 mm Elektrischer Anschluss: Winkelstecker DIN 43650 / EN 175301-803 A, (Steckergröße 3, 4-polig), (Option mit Temperaturschaltkontakt: Winkelstecker DIN 43651 / EN 175201-804 (6-polig + PE)) Schaltertyp: Niveau: 2x Schließer oder Öffner, bistabil*, Temperatur: 1x Öffner Schaltleistung: Niveau: 30 V (DC), 10 W, max. 0,5 A / Temperatur: 30 V (DC), 100 W, max. 2,5 A Rückschaltdifferenz (Hysterese) des Temperaturschalters: 7 - 13 K Medien: Wasser, Hydrauliköl, Maschinenöl, Diesel und andere Flüssigkeiten Vorteile: Schaltpositionen L1 und L2 können durch Umstecken der Niveaukontakte im 10 mm Raster auf der Kon-taktleiste im Inneren des Gleitrohres verändert werden, Flansch passt auf das für Hydraulikbehälter genormte Flanschbild für Belüftungsfilter (DIN 24557-2), Temperaturschalter erlaubt Maschinenabschaltung bei Überschreitung einer Temperatur von +70°C, auch für langsam strömende Medien geeignet *Durch Drehen der Kontakte auf der Schaltleiste können die Kontakte von Schließer auf Öffner umgestellt werden.

Anwendung: drucklose Anwendungen in Hydraulik, Maschinen-, Anlagen- und Behälterbau. Beide Schaltpositionen und deren Funktion (Schließer/Öffner) können leicht kabellos angepasst werden. Die Schalter schalten beim Passieren der jeweiligen Schaltposition von unten nach oben und schalten zurück, wenn der Schwimmer die Schaltposition wieder von oben nach unten verlässt. Auf Wunsch ist der Schalter auch mit einem zusätzlichem Temperaturschalter verfügbar. Werkstoffe: Körper: Polyamid, Gleitrohr: Messing, Schwimmer: Hart-PUR, Dichtung: Kork Temperaturbereich: -20 bis +80 °C Betriebsdruck: max. 1 bar Einbaulage: senkrecht Schutzart: IP 65 Befestigung am Behälterdeckel: Flansch für Belüftungsfilter DIN 24557-2 (Lochkreis 73, Bohrung 60, 6x M 5) Schwimmerabmessung: Ø 44 x 36 mm Elektrischer Anschluss: Winkelstecker DIN 43650 / EN 175301-803 A, (Steckergröße 3, 4-polig), (Option mit Temperaturschaltkontakt: Winkelstecker DIN 43651 / EN 175201-804 (6-polig + PE)) Schaltertyp: Niveau: 2x Schließer oder Öffner, bistabil*, Temperatur: 1x Öffner Schaltleistung: Niveau: 30 V (DC), 10 W, max. 0,5 A / Temperatur: 30 V (DC), 100 W, max. 2,5 A Rückschaltdifferenz (Hysterese) des Temperaturschalters: 7 - 13 K Medien: Wasser, Hydrauliköl, Maschinenöl, Diesel und andere Flüssigkeiten Vorteile: Schaltpositionen L1 und L2 können durch Umstecken der Niveaukontakte im 10 mm Raster auf der Kon-taktleiste im Inneren des Gleitrohres verändert werden, Flansch passt auf das für Hydraulikbehälter genormte Flanschbild für Belüftungsfilter (DIN 24557-2), Temperaturschalter erlaubt Maschinenabschaltung bei Überschreitung einer Temperatur von +70°C, auch für langsam strömende Medien geeignet *Durch Drehen der Kontakte auf der Schaltleiste können die Kontakte von Schließer auf Öffner umgestellt werden.

Anwendung: drucklose Anwendungen in Hydraulik, Maschinen-, Anlagen- und Behälterbau. Beide Schaltpositionen und deren Funktion (Schließer/Öffner) können leicht kabellos angepasst werden. Die Schalter schalten beim Passieren der jeweiligen Schaltposition von unten nach oben und schalten zurück, wenn der Schwimmer die Schaltposition wieder von oben nach unten verlässt. Auf Wunsch ist der Schalter auch mit einem zusätzlichem Temperaturschalter verfügbar. Werkstoffe: Körper: Polyamid, Gleitrohr: Messing, Schwimmer: Hart-PUR, Dichtung: Kork Temperaturbereich: -20 bis +80 °C Betriebsdruck: max. 1 bar Einbaulage: senkrecht Schutzart: IP 65 Befestigung am Behälterdeckel: Flansch für Belüftungsfilter DIN 24557-2 (Lochkreis 73, Bohrung 60, 6x M 5) Schwimmerabmessung: Ø 44 x 36 mm Elektrischer Anschluss: Winkelstecker DIN 43650 / EN 175301-803 A, (Steckergröße 3, 4-polig), (Option mit Temperaturschaltkontakt: Winkelstecker DIN 43651 / EN 175201-804 (6-polig + PE)) Schaltertyp: Niveau: 2x Schließer oder Öffner, bistabil*, Temperatur: 1x Öffner Schaltleistung: Niveau: 30 V (DC), 10 W, max. 0,5 A / Temperatur: 30 V (DC), 100 W, max. 2,5 A Rückschaltdifferenz (Hysterese) des Temperaturschalters: 7 - 13 K Medien: Wasser, Hydrauliköl, Maschinenöl, Diesel und andere Flüssigkeiten Vorteile: Schaltpositionen L1 und L2 können durch Umstecken der Niveaukontakte im 10 mm Raster auf der Kon-taktleiste im Inneren des Gleitrohres verändert werden, Flansch passt auf das für Hydraulikbehälter genormte Flanschbild für Belüftungsfilter (DIN 24557-2), Temperaturschalter erlaubt Maschinenabschaltung bei Überschreitung einer Temperatur von +70°C, auch für langsam strömende Medien geeignet *Durch Drehen der Kontakte auf der Schaltleiste können die Kontakte von Schließer auf Öffner umgestellt werden.

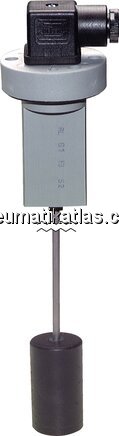

Anwendung: allgemeine Anwendungen in Hydraulik, Maschinen-, Anlagen- und Behälterbau. Auch gut für ver-schmutzte Medien geeignet, sollte jedoch nicht bei stark strömenden Medien eingesetzt werden. Die einfache Anpassung der Schaltposition erlaubt den Einsatz eines Schalters für viele verschiedene Anwendungen und reduziert den Aufwand bei der Lager- und Ersatzteilhaltung. Werkstoffe: Körper: Polyamid, Schaltstange: 1.4301, Schwimmer: NBR, Dichtung: Neopren Temperaturbereich: -20 bis +100 °C Betriebsdruck: max. 10 bar Einbaulage: senkrecht Schutzart: IP 65 Befestigung am Behälterdeckel: Flansch (Lochkreis 43, Bohrung 35, 3x M 4) Schwimmerabmessung: Ø 30 x 60 mm Elektrischer Anschluss: Winkelsteckverbinder Baugröße 3, 4-polig (DIN 43650 / EN 175301-803 A) (Steckfahne) Schaltertyp: 1x Wechsler Schaltleistung: 250 V (AC), 60 VA, max. 1 A / 250 V (DC), 60 W, max. 1 A Medien: Wasser, Schmutzwasser, Hydrauliköl, Maschinenöl, Kühlschmierstoff, Diesel und andere Flüssigkeiten Vorteile: Schaltposition kann durch beliebiges Kürzen (Absägen) der Schaltstange im Bereich von 120 - 500 mm festgelegt werden (Schwimmer vorher abziehen), auch für verschmutzte Medien geeignet, da eine Schaltstange statt eines Gleitrohrs verwendet wird, da Schwimmer keinen Magneten benötigt, ist dieser vollkommen unempfindlich gegenüber Eisenpartikeln in dem Medium (z.B. Kühlschmierstoff)
