Präzisionsdruckregler, Präzisionsfilterregler & Pr
Filter
272 Artikel gefunden
Produktanzeige:
Ausführung:
Der Proportionaldruckregler regelt den Druck auf der Sekundärseite proportional zu einem elektrischen Eingangssignal (0-10 V oder 4-20 mA). Einstellungen können direkt am Gerät über Display und Drucktasten erfolgen. Das Display zeigt permanent Soll- und Istdruck an
Tipp:
Für größere Durchflusswerte, erhöhte Temperaturen, aggressive Umgebungen und Ähnliches, kann der Proportionaldruckregler auch als Pilotregler für einen ferngesteuerten Druckregler (Booster) Typ DRi (für Standardanwendungen) oder FDRi 03 (für Präzisionsregelungen und große Entlüftungsleistungen) verwendet werden.
Medien:
feingefilterte Druckluft (5 µm) & neutrale Gase, ölfrei
Temperaturbereich:
0 bis +50 °C
Eingangsdruck:
1 - 10 bar (mindestens 1 bar höher als der Einstelldruck)
Entlüftungsanschluss:
M 5 & G 1/8"
Spannungsversorgung:
21,6 - 26,4 V (DC)
Stromaufnahme:
max. 125 mA
Schutzart:
IP 65
Elektrischer Anschluss:
M12-Steckverbinder, A-codiert, 4-polig (DIN EN 61076-2-101) (Stecker)
Linearität:
± 1 % vom Endwert
Wiederholgenauigkeit:
± 0,5 % vom Endwert
Hysterese:
0,5 % vom Endwert
Genauigkeit:
± 0,5 % vom Endwert
Lieferumfang:
Proportionaldruckregler einschließlich L-Befestigungswinkel & Fußbefestigungsplatte
Vorteile:
kompakte Bauform, dreifarbiges Display zeigt Solldruck und Istdruck in Echtzeit an, unkomplizierte Parametrierung direkt am Gerät, Druckdarstellung wahlweise in bar, MPa, kPa oder psi (einstellbar), Ausgangssignal wahlweise 1-5 V, 4-20 mA oder Schaltkontakt PNP (max. 80 mA), Befestigungsmaterial im Lieferumfang enthalten, Haupteinbaumaße und Bedienung ähnlich SMC-Serie ITV
*gemessen bei P1 = 7 bar, P2 = 6 bar und 1 bar Druckabfall
Ausführung:
Der Proportionaldruckregler regelt den Druck auf der Sekundärseite proportional zu einem elektrischen Eingangssignal (0-10 V oder 4-20 mA). Einstellungen können direkt am Gerät über Display und Drucktasten erfolgen. Das Display zeigt permanent Soll- und Istdruck an
Tipp:
Für größere Durchflusswerte, erhöhte Temperaturen, aggressive Umgebungen und Ähnliches, kann der Proportionaldruckregler auch als Pilotregler für einen ferngesteuerten Druckregler (Booster) Typ DRi (für Standardanwendungen) oder FDRi 03 (für Präzisionsregelungen und große Entlüftungsleistungen) verwendet werden.
Medien:
feingefilterte Druckluft (5 µm) & neutrale Gase, ölfrei
Temperaturbereich:
0 bis +50 °C
Eingangsdruck:
1 - 10 bar (mindestens 1 bar höher als der Einstelldruck)
Entlüftungsanschluss:
M 5 & G 1/8"
Spannungsversorgung:
21,6 - 26,4 V (DC)
Stromaufnahme:
max. 125 mA
Schutzart:
IP 65
Elektrischer Anschluss:
M12-Steckverbinder, A-codiert, 4-polig (DIN EN 61076-2-101) (Stecker)
Linearität:
± 1 % vom Endwert
Wiederholgenauigkeit:
± 0,5 % vom Endwert
Hysterese:
0,5 % vom Endwert
Genauigkeit:
± 0,5 % vom Endwert
Lieferumfang:
Proportionaldruckregler einschließlich L-Befestigungswinkel & Fußbefestigungsplatte
Vorteile:
kompakte Bauform, dreifarbiges Display zeigt Solldruck und Istdruck in Echtzeit an, unkomplizierte Parametrierung direkt am Gerät, Druckdarstellung wahlweise in bar, MPa, kPa oder psi (einstellbar), Ausgangssignal wahlweise 1-5 V, 4-20 mA oder Schaltkontakt PNP (max. 80 mA), Befestigungsmaterial im Lieferumfang enthalten, Haupteinbaumaße und Bedienung ähnlich SMC-Serie ITV
*gemessen bei P1 = 7 bar, P2 = 6 bar und 1 bar Druckabfall
Ausführung:
Der Proportionaldruckregler regelt den Druck auf der Sekundärseite proportional zu einem elektrischen Eingangssignal (0-10 V oder 4-20 mA). Einstellungen können direkt am Gerät über Display und Drucktasten erfolgen. Das Display zeigt permanent Soll- und Istdruck an
Tipp:
Für größere Durchflusswerte, erhöhte Temperaturen, aggressive Umgebungen und Ähnliches, kann der Proportionaldruckregler auch als Pilotregler für einen ferngesteuerten Druckregler (Booster) Typ DRi (für Standardanwendungen) oder FDRi 03 (für Präzisionsregelungen und große Entlüftungsleistungen) verwendet werden.
Medien:
feingefilterte Druckluft (5 µm) & neutrale Gase, ölfrei
Temperaturbereich:
0 bis +50 °C
Eingangsdruck:
1 - 10 bar (mindestens 1 bar höher als der Einstelldruck)
Entlüftungsanschluss:
M 5 & G 1/8"
Spannungsversorgung:
21,6 - 26,4 V (DC)
Stromaufnahme:
max. 125 mA
Schutzart:
IP 65
Elektrischer Anschluss:
M12-Steckverbinder, A-codiert, 4-polig (DIN EN 61076-2-101) (Stecker)
Linearität:
± 1 % vom Endwert
Wiederholgenauigkeit:
± 0,5 % vom Endwert
Hysterese:
0,5 % vom Endwert
Genauigkeit:
± 0,5 % vom Endwert
Lieferumfang:
Proportionaldruckregler einschließlich L-Befestigungswinkel & Fußbefestigungsplatte
Vorteile:
kompakte Bauform, dreifarbiges Display zeigt Solldruck und Istdruck in Echtzeit an, unkomplizierte Parametrierung direkt am Gerät, Druckdarstellung wahlweise in bar, MPa, kPa oder psi (einstellbar), Ausgangssignal wahlweise 1-5 V, 4-20 mA oder Schaltkontakt PNP (max. 80 mA), Befestigungsmaterial im Lieferumfang enthalten, Haupteinbaumaße und Bedienung ähnlich SMC-Serie ITV
*gemessen bei P1 = 7 bar, P2 = 6 bar und 1 bar Druckabfall
Ausführung:
Der Proportionaldruckregler regelt den Druck auf der Sekundärseite proportional zu einem elektrischen Eingangssignal (0-10 V oder 4-20 mA). Einstellungen können direkt am Gerät über Display und Drucktasten erfolgen. Das Display zeigt permanent Soll- und Istdruck an
Tipp:
Für größere Durchflusswerte, erhöhte Temperaturen, aggressive Umgebungen und Ähnliches, kann der Proportionaldruckregler auch als Pilotregler für einen ferngesteuerten Druckregler (Booster) Typ DRi (für Standardanwendungen) oder FDRi 03 (für Präzisionsregelungen und große Entlüftungsleistungen) verwendet werden.
Medien:
feingefilterte Druckluft (5 µm) & neutrale Gase, ölfrei
Temperaturbereich:
0 bis +50 °C
Eingangsdruck:
1 - 10 bar (mindestens 1 bar höher als der Einstelldruck)
Entlüftungsanschluss:
M 5 & G 1/8"
Spannungsversorgung:
21,6 - 26,4 V (DC)
Stromaufnahme:
max. 125 mA
Schutzart:
IP 65
Elektrischer Anschluss:
M12-Steckverbinder, A-codiert, 4-polig (DIN EN 61076-2-101) (Stecker)
Linearität:
± 1 % vom Endwert
Wiederholgenauigkeit:
± 0,5 % vom Endwert
Hysterese:
0,5 % vom Endwert
Genauigkeit:
± 0,5 % vom Endwert
Lieferumfang:
Proportionaldruckregler einschließlich L-Befestigungswinkel & Fußbefestigungsplatte
Vorteile:
kompakte Bauform, dreifarbiges Display zeigt Solldruck und Istdruck in Echtzeit an, unkomplizierte Parametrierung direkt am Gerät, Druckdarstellung wahlweise in bar, MPa, kPa oder psi (einstellbar), Ausgangssignal wahlweise 1-5 V, 4-20 mA oder Schaltkontakt PNP (max. 80 mA), Befestigungsmaterial im Lieferumfang enthalten, Haupteinbaumaße und Bedienung ähnlich SMC-Serie ITV
*gemessen bei P1 = 7 bar, P2 = 6 bar und 1 bar Druckabfall
Ausführung:
Der Proportionaldruckregler regelt den Druck auf der Sekundärseite proportional zu einem elektrischen Eingangssignal (0-10 V oder 4-20 mA). Einstellungen können direkt am Gerät über Display und Drucktasten erfolgen. Das Display zeigt permanent Soll- und Istdruck an
Tipp:
Für größere Durchflusswerte, erhöhte Temperaturen, aggressive Umgebungen und Ähnliches, kann der Proportionaldruckregler auch als Pilotregler für einen ferngesteuerten Druckregler (Booster) Typ DRi (für Standardanwendungen) oder FDRi 03 (für Präzisionsregelungen und große Entlüftungsleistungen) verwendet werden.
Medien:
feingefilterte Druckluft (5 µm) & neutrale Gase, ölfrei
Temperaturbereich:
0 bis +50 °C
Eingangsdruck:
1 - 10 bar (mindestens 1 bar höher als der Einstelldruck)
Entlüftungsanschluss:
M 5 & G 1/8"
Spannungsversorgung:
21,6 - 26,4 V (DC)
Stromaufnahme:
max. 125 mA
Schutzart:
IP 65
Elektrischer Anschluss:
M12-Steckverbinder, A-codiert, 4-polig (DIN EN 61076-2-101) (Stecker)
Linearität:
± 1 % vom Endwert
Wiederholgenauigkeit:
± 0,5 % vom Endwert
Hysterese:
0,5 % vom Endwert
Genauigkeit:
± 0,5 % vom Endwert
Lieferumfang:
Proportionaldruckregler einschließlich L-Befestigungswinkel & Fußbefestigungsplatte
Vorteile:
kompakte Bauform, dreifarbiges Display zeigt Solldruck und Istdruck in Echtzeit an, unkomplizierte Parametrierung direkt am Gerät, Druckdarstellung wahlweise in bar, MPa, kPa oder psi (einstellbar), Ausgangssignal wahlweise 1-5 V, 4-20 mA oder Schaltkontakt PNP (max. 80 mA), Befestigungsmaterial im Lieferumfang enthalten, Haupteinbaumaße und Bedienung ähnlich SMC-Serie ITV
*gemessen bei P1 = 7 bar, P2 = 6 bar und 1 bar Druckabfall
Ausführung:
Der Proportionaldruckregler regelt den Druck auf der Sekundärseite proportional zu einem elektrischen Eingangssignal (0-10 V oder 4-20 mA). Einstellungen können direkt am Gerät über Display und Drucktasten erfolgen. Das Display zeigt permanent Soll- und Istdruck an
Tipp:
Für größere Durchflusswerte, erhöhte Temperaturen, aggressive Umgebungen und Ähnliches, kann der Proportionaldruckregler auch als Pilotregler für einen ferngesteuerten Druckregler (Booster) Typ DRi (für Standardanwendungen) oder FDRi 03 (für Präzisionsregelungen und große Entlüftungsleistungen) verwendet werden.
Medien:
feingefilterte Druckluft (5 µm) & neutrale Gase, ölfrei
Temperaturbereich:
0 bis +50 °C
Eingangsdruck:
1 - 10 bar (mindestens 1 bar höher als der Einstelldruck)
Entlüftungsanschluss:
M 5 & G 1/8"
Spannungsversorgung:
21,6 - 26,4 V (DC)
Stromaufnahme:
max. 125 mA
Schutzart:
IP 65
Elektrischer Anschluss:
M12-Steckverbinder, A-codiert, 4-polig (DIN EN 61076-2-101) (Stecker)
Linearität:
± 1 % vom Endwert
Wiederholgenauigkeit:
± 0,5 % vom Endwert
Hysterese:
0,5 % vom Endwert
Genauigkeit:
± 0,5 % vom Endwert
Lieferumfang:
Proportionaldruckregler einschließlich L-Befestigungswinkel & Fußbefestigungsplatte
Vorteile:
kompakte Bauform, dreifarbiges Display zeigt Solldruck und Istdruck in Echtzeit an, unkomplizierte Parametrierung direkt am Gerät, Druckdarstellung wahlweise in bar, MPa, kPa oder psi (einstellbar), Ausgangssignal wahlweise 1-5 V, 4-20 mA oder Schaltkontakt PNP (max. 80 mA), Befestigungsmaterial im Lieferumfang enthalten, Haupteinbaumaße und Bedienung ähnlich SMC-Serie ITV
*gemessen bei P1 = 7 bar, P2 = 6 bar und 1 bar Druckabfall
Ausführung:
Der Proportionaldruckregler regelt den Druck auf der Sekundärseite proportional zu einem elektrischen Eingangssignal (0-10 V oder 4-20 mA). Einstellungen können direkt am Gerät über Display und Drucktasten erfolgen. Das Display zeigt permanent Soll- und Istdruck an
Tipp:
Für größere Durchflusswerte, erhöhte Temperaturen, aggressive Umgebungen und Ähnliches, kann der Proportionaldruckregler auch als Pilotregler für einen ferngesteuerten Druckregler (Booster) Typ DRi (für Standardanwendungen) oder FDRi 03 (für Präzisionsregelungen und große Entlüftungsleistungen) verwendet werden.
Medien:
feingefilterte Druckluft (5 µm) & neutrale Gase, ölfrei
Temperaturbereich:
0 bis +50 °C
Eingangsdruck:
1 - 10 bar (mindestens 1 bar höher als der Einstelldruck)
Entlüftungsanschluss:
M 5 & G 1/8"
Spannungsversorgung:
21,6 - 26,4 V (DC)
Stromaufnahme:
max. 125 mA
Schutzart:
IP 65
Elektrischer Anschluss:
M12-Steckverbinder, A-codiert, 4-polig (DIN EN 61076-2-101) (Stecker)
Linearität:
± 1 % vom Endwert
Wiederholgenauigkeit:
± 0,5 % vom Endwert
Hysterese:
0,5 % vom Endwert
Genauigkeit:
± 0,5 % vom Endwert
Lieferumfang:
Proportionaldruckregler einschließlich L-Befestigungswinkel & Fußbefestigungsplatte
Vorteile:
kompakte Bauform, dreifarbiges Display zeigt Solldruck und Istdruck in Echtzeit an, unkomplizierte Parametrierung direkt am Gerät, Druckdarstellung wahlweise in bar, MPa, kPa oder psi (einstellbar), Ausgangssignal wahlweise 1-5 V, 4-20 mA oder Schaltkontakt PNP (max. 80 mA), Befestigungsmaterial im Lieferumfang enthalten, Haupteinbaumaße und Bedienung ähnlich SMC-Serie ITV
*gemessen bei P1 = 7 bar, P2 = 6 bar und 1 bar Druckabfall
Ausführung:
Präzisionsdruckminderer nicht rücksteuerbar (ohne Sekundärentlüftung)
Werkstoffe:
Körper und Federhaube: Aluminium (Typ G 1/2": Federhaube Edelstahl), Membrane: NBR (PTFE-beschichtet), Innenteile: Messing, Dichtungen: NBR
Temperaturbereich:
-20 bis +80 °C
Eingangsdruck:
1 - 6 bar (G 1/2": 1 - 10 bar, G 1": 1 - 7 bar)
Manometeranschluss:
G 1/4"
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Lieferumfang:

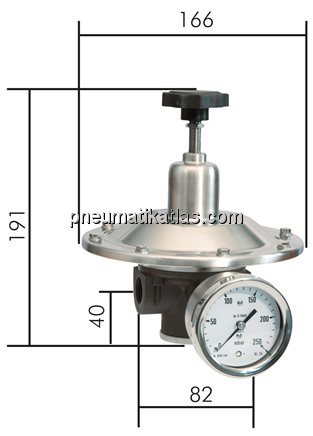

Präzisionsdruckminderer einschließlich 63 mm Manometer
Optional:
für Kohlendioxid (Dichtungen und Membrane aus EPDM) -CO
*gemessen bei 6 bar Eingangsdruck und max. Ausgangsdruck
Ausführung:
Präzisionsdruckminderer nicht rücksteuerbar (ohne Sekundärentlüftung)
Werkstoffe:
Körper und Federhaube: Aluminium (Typ G 1/2": Federhaube Edelstahl), Membrane: NBR (PTFE-beschichtet), Innenteile: Messing, Dichtungen: NBR
Temperaturbereich:
-20 bis +80 °C
Eingangsdruck:
1 - 6 bar (G 1/2": 1 - 10 bar, G 1": 1 - 7 bar)
Manometeranschluss:
G 1/4"
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Lieferumfang:
Präzisionsdruckminderer einschließlich 63 mm Manometer
Optional:
für Kohlendioxid (Dichtungen und Membrane aus EPDM) -CO
*gemessen bei 6 bar Eingangsdruck und max. Ausgangsdruck
Ausführung:
Präzisionsdruckminderer nicht rücksteuerbar (ohne Sekundärentlüftung)
Werkstoffe:
Körper und Federhaube: Aluminium (Typ G 1/2": Federhaube Edelstahl), Membrane: NBR (PTFE-beschichtet), Innenteile: Messing, Dichtungen: NBR
Temperaturbereich:
-20 bis +80 °C
Eingangsdruck:
1 - 6 bar (G 1/2": 1 - 10 bar, G 1": 1 - 7 bar)
Manometeranschluss:
G 1/4"
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Lieferumfang:
Präzisionsdruckminderer einschließlich 63 mm Manometer
Optional:
für Kohlendioxid (Dichtungen und Membrane aus EPDM) -CO
*gemessen bei 6 bar Eingangsdruck und max. Ausgangsdruck
Ausführung:
Präzisionsdruckminderer nicht rücksteuerbar (ohne Sekundärentlüftung)
Werkstoffe:
Körper und Federhaube: Aluminium (Typ G 1/2": Federhaube Edelstahl), Membrane: NBR (PTFE-beschichtet), Innenteile: Messing, Dichtungen: NBR
Temperaturbereich:
-20 bis +80 °C
Eingangsdruck:
1 - 6 bar (G 1/2": 1 - 10 bar, G 1": 1 - 7 bar)
Manometeranschluss:
G 1/4"
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Lieferumfang:
Präzisionsdruckminderer einschließlich 63 mm Manometer
Optional:
für Kohlendioxid (Dichtungen und Membrane aus EPDM) -CO
*gemessen bei 6 bar Eingangsdruck und max. Ausgangsdruck
Ausführung:
Präzisionsdruckminderer nicht rücksteuerbar (ohne Sekundärentlüftung)
Werkstoffe:
Körper und Federhaube: Aluminium (Typ G 1/2": Federhaube Edelstahl), Membrane: NBR (PTFE-beschichtet), Innenteile: Messing, Dichtungen: NBR
Temperaturbereich:
-20 bis +80 °C
Eingangsdruck:
1 - 6 bar (G 1/2": 1 - 10 bar, G 1": 1 - 7 bar)
Manometeranschluss:
G 1/4"
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Lieferumfang:
Präzisionsdruckminderer einschließlich 63 mm Manometer
Optional:
für Kohlendioxid (Dichtungen und Membrane aus EPDM) -CO
*gemessen bei 6 bar Eingangsdruck und max. Ausgangsdruck
Ausführung:
Präzisionsdruckminderer nicht rücksteuerbar (ohne Sekundärentlüftung)
Werkstoffe:
Körper und Federhaube: Aluminium (Typ G 1/2": Federhaube Edelstahl), Membrane: NBR (PTFE-beschichtet), Innenteile: Messing, Dichtungen: NBR
Temperaturbereich:
-20 bis +80 °C
Eingangsdruck:
1 - 6 bar (G 1/2": 1 - 10 bar, G 1": 1 - 7 bar)
Manometeranschluss:
G 1/4"
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Lieferumfang:
Präzisionsdruckminderer einschließlich 63 mm Manometer
Optional:
für Kohlendioxid (Dichtungen und Membrane aus EPDM) -CO
*gemessen bei 6 bar Eingangsdruck und max. Ausgangsdruck
Anwendung:
Präzisionsdruckregler werden eingesetzt, um einen äußerst genauen Druck - unabhängig von Vordruck und Durchflussleistung - einzustellen. Sie werden z.B. für Steuer- und Regelanlagen in der Verfahrenstechnik eingesetzt, wo höchste Anforderungen an Druckkonstanz gestellt werden.
Ausführung:
Präzisionsdruckregler rücksteuerbar (mit Sekundärentlüftung)
Werkstoffe:
Körper: Aluminium, Membrane und Dichtungen: NBR
Temperaturbereich:
-20 bis +70 °C
Eingangsdruck:
max. 10 bar
Manometeranschluss:
G 1/8"
Schalttafelgewinde:
M 12x1
Eigenluftverbrauch:
4,4 l/min
Regelgenauigkeit:
± 16 mbar
Medien:
feingefilterte Druckluft (5 µm) & neutrale Gase, ölfrei
Lieferumfang:
Präzisionsdruckregler einschließlich Befestigungswinkel und Verschlussstopfen in beiden Manometeranschlüssen
Vorteile:
automatische Entlüftung bei Überdruck auf der Sekundärseite, hoher Durchfluss bei konstantem Druck, feine Regelung des Druckes unabhängig von Vordruck und Durchflussleistung, Befestigungswinkel im Lieferumfang enthalten, Befestigungswinkel und Manometer an zwei Seiten montierbar, Haupteinbaumaße ähnlich SMC-Serie IR
Achtung:
Dieses Gerät wird ohne Manometer geliefert. Wir empfehlen ein geeignetes Manometer separat hinzu zu bestellen.
*gemessen bei P1 = 7 bar, P2 = 6 bar und 1 bar Druckabfall
Anwendung:
Präzisionsdruckregler werden eingesetzt, um einen äußerst genauen Druck - unabhängig von Vordruck und Durchflussleistung - einzustellen. Sie werden z.B. für Steuer- und Regelanlagen in der Verfahrenstechnik eingesetzt, wo höchste Anforderungen an Druckkonstanz gestellt werden.
Ausführung:
Präzisionsdruckregler rücksteuerbar (mit Sekundärentlüftung)
Werkstoffe:
Körper: Aluminium, Membrane und Dichtungen: NBR
Temperaturbereich:
-20 bis +70 °C
Eingangsdruck:
max. 10 bar
Manometeranschluss:
G 1/8"
Schalttafelgewinde:
M 12x1
Eigenluftverbrauch:
4,4 l/min
Regelgenauigkeit:
± 16 mbar
Medien:
feingefilterte Druckluft (5 µm) & neutrale Gase, ölfrei
Lieferumfang:
Präzisionsdruckregler einschließlich Befestigungswinkel und Verschlussstopfen in beiden Manometeranschlüssen
Vorteile:
automatische Entlüftung bei Überdruck auf der Sekundärseite, hoher Durchfluss bei konstantem Druck, feine Regelung des Druckes unabhängig von Vordruck und Durchflussleistung, Befestigungswinkel im Lieferumfang enthalten, Befestigungswinkel und Manometer an zwei Seiten montierbar, Haupteinbaumaße ähnlich SMC-Serie IR
Achtung:
Dieses Gerät wird ohne Manometer geliefert. Wir empfehlen ein geeignetes Manometer separat hinzu zu bestellen.
*gemessen bei P1 = 7 bar, P2 = 6 bar und 1 bar Druckabfall
Anwendung:
Präzisionsdruckregler werden eingesetzt, um einen äußerst genauen Druck - unabhängig von Vordruck und Durchflussleistung - einzustellen. Sie werden z.B. für Steuer- und Regelanlagen in der Verfahrenstechnik eingesetzt, wo höchste Anforderungen an Druckkonstanz gestellt werden.
Ausführung:
Präzisionsdruckregler rücksteuerbar (mit Sekundärentlüftung)
Werkstoffe:
Körper: Aluminium, Membrane und Dichtungen: NBR
Temperaturbereich:
-20 bis +70 °C
Eingangsdruck:
max. 10 bar
Manometeranschluss:
G 1/8"
Schalttafelgewinde:
M 12x1
Eigenluftverbrauch:
4,4 l/min
Regelgenauigkeit:
± 16 mbar
Medien:
feingefilterte Druckluft (5 µm) & neutrale Gase, ölfrei
Lieferumfang:
Präzisionsdruckregler einschließlich Befestigungswinkel und Verschlussstopfen in beiden Manometeranschlüssen
Vorteile:
automatische Entlüftung bei Überdruck auf der Sekundärseite, hoher Durchfluss bei konstantem Druck, feine Regelung des Druckes unabhängig von Vordruck und Durchflussleistung, Befestigungswinkel im Lieferumfang enthalten, Befestigungswinkel und Manometer an zwei Seiten montierbar, Haupteinbaumaße ähnlich SMC-Serie IR
Achtung:
Dieses Gerät wird ohne Manometer geliefert. Wir empfehlen ein geeignetes Manometer separat hinzu zu bestellen.
*gemessen bei P1 = 7 bar, P2 = 6 bar und 1 bar Druckabfall
Anwendung:
Präzisionsdruckregler werden eingesetzt, wo bei kleinen Durchflussmengen größte Konstanz des Sekundärdruckes erforderlich ist. Die gute Regel- und Durchflusscharakteristik wird dadurch erreicht, dass das Verhältnis der Membrane zur Ventilsitzfläche sehr groß ist. Der Regler ist gegenüber Eingangsdruckschwankungen weitgehendst unabhängig, hat keinen Eigenluftverbrauch und kann mit "normal" gefilterter Druckluft verwendet werden.
Ausführung:
Druckregler rücksteuerbar (mit Sekundärentlüftung)
Werkstoffe:
Körper: Zink Druckguss Z410, Membrane und Dichtungen: FKM
Temperaturbereich:
-10 bis +60 °C
Eingangsdruck:
max. 16 bar
Manometeranschluss:
G 1/4"
Schalttafelgewinde:
M 20x1,5
Medien:
Druckluft, neutrale Gase
Lieferumfang:
Druckregler einschließlich 50 mm Manometer
Durchfluss:
550 l/min, Sekundärentlüftung: 100 l/min
Eigenluftverbrauch:
keiner (Präzisionsdruckregler mit Feedback-Anschluss: geringer Eigenluftverbrauch)
Regelgenauigkeit:
± 7,5 mbar
Vorteile:
automatische Entlüftung bei Überdruck auf der Sekundärseite, feine Regelung des Druckes unabhängig von Vordruck, kein Eigenluftverbrauch, robuste Bauform, keine Feinfilterung der Druckluft notwendig
*Sonderregler für Ansteuerung von Volumenbooster (Feedback-Leitung von Sekundärseite des Volumenboosters wird für die Regelung herangezogen), geringer Eigenluftverbrauch
Anwendung:
Diese Vakuumregler erlauben im Vakuum- und Überdruckbereich eine präzise Druckregelung. Sie bieten die Möglichkeit das Vakuum als Bypass oder in Absperrtechnik zu regeln:
1. Bypass Regelung*: Diese Regelung sollte verwendet werden, wenn ein bestehendes Vakuum durch Zuführung von Druckluft reduziert werden soll. Empfehlenswert bei der Regelung großer Vakuummengen. 2. Absperr-Regelung*: Das Vakuum wird durch den Regler gezogen und geregelt. Ist der gewünschte Wert erreicht schließt der Regler. Empfehlenswert um Energie zu sparen.
Werkstoffe:
Körper: Aluminiumdruckguss, Innenteile: Edelstahl / Messing, Membrane: NBR
Temperaturbereich:
-40 bis +90 °C
Eingangsdruck:
max. 17 bar
Manometeranschluss:
G 1/4"
Regelgenauigkeit:
± 2,5 mbar
*Bitte separate Bedienungsanleitung anfordern.
Ausführung:
Druckregler rücksteuerbar (mit Sekundärentlüftung)
Werkstoffe:
Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBR
Temperaturbereich:
-10 bis +50 °C
Eingangsdruck:
max. 16 bar (Baureihe 0: max. 12 bar)
Manometeranschluss:
G 1/4" (Baureihe 0: G 1/8")
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
automatische Entlüftung bei Überdruck auf der Sekundärseite, einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20. Baureihe 0 kann nicht verschlossen werden.
Schalttafelgewinde:
M 36x1,5
Lieferumfang:
Druckregler einschließlich 40 mm Manometer
Durchfluss:
G 1/4": 2000 l/min, G 3/8": 2500 l/min, Sekundärentlüftung: 70 l/min (Präzisionsdruckregler 120 l/min)
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU
Optional:
Sicherheitsausführung: mit vorgeschaltetem, abschließbaren Kugelhahn und Befüllventil -Si
*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **geringer Eigenluftverbrauch (2,6 l/min bei 6 bar Ausgangsdruck) dafür aber bessere Hysterese - nahezu unabhängig von Primärdruck, Regelgenauigkeit: ± 25 mbar
Ausführung:
Druckregler rücksteuerbar (mit Sekundärentlüftung)
Werkstoffe:
Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBR
Temperaturbereich:
-10 bis +50 °C
Eingangsdruck:
max. 16 bar (Baureihe 0: max. 12 bar)
Manometeranschluss:
G 1/4" (Baureihe 0: G 1/8")
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
automatische Entlüftung bei Überdruck auf der Sekundärseite, einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20. Baureihe 0 kann nicht verschlossen werden.
Schalttafelgewinde:
M 36x1,5
Lieferumfang:
Druckregler einschließlich 40 mm Manometer
Durchfluss:
G 1/4": 2000 l/min, G 3/8": 2500 l/min, Sekundärentlüftung: 70 l/min (Präzisionsdruckregler 120 l/min)
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU
Optional:
Sicherheitsausführung: mit vorgeschaltetem, abschließbaren Kugelhahn und Befüllventil -Si
*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **geringer Eigenluftverbrauch (2,6 l/min bei 6 bar Ausgangsdruck) dafür aber bessere Hysterese - nahezu unabhängig von Primärdruck, Regelgenauigkeit: ± 25 mbar
Ausführung:
Druckregler rücksteuerbar (mit Sekundärentlüftung)
Werkstoffe:
Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBR
Temperaturbereich:
-10 bis +50 °C
Eingangsdruck:
max. 16 bar (Baureihe 0: max. 12 bar)
Manometeranschluss:
G 1/4" (Baureihe 0: G 1/8")
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
automatische Entlüftung bei Überdruck auf der Sekundärseite, einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20. Baureihe 0 kann nicht verschlossen werden.
Schalttafelgewinde:
M 36x1,5
Lieferumfang:
Druckregler einschließlich 40 mm Manometer
Durchfluss:
G 1/4": 2000 l/min, G 3/8": 2500 l/min, Sekundärentlüftung: 70 l/min (Präzisionsdruckregler 120 l/min)
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU
Optional:
Sicherheitsausführung: mit vorgeschaltetem, abschließbaren Kugelhahn und Befüllventil -Si
*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **geringer Eigenluftverbrauch (2,6 l/min bei 6 bar Ausgangsdruck) dafür aber bessere Hysterese - nahezu unabhängig von Primärdruck, Regelgenauigkeit: ± 25 mbar
Ausführung:
Druckregler rücksteuerbar (mit Sekundärentlüftung)
Werkstoffe:
Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBR
Temperaturbereich:
-10 bis +50 °C
Eingangsdruck:
max. 16 bar (Baureihe 0: max. 12 bar)
Manometeranschluss:
G 1/4" (Baureihe 0: G 1/8")
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
automatische Entlüftung bei Überdruck auf der Sekundärseite, einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20. Baureihe 0 kann nicht verschlossen werden.
Schalttafelgewinde:
M 36x1,5
Lieferumfang:
Druckregler einschließlich 40 mm Manometer
Durchfluss:
G 1/4": 2000 l/min, G 3/8": 2500 l/min, Sekundärentlüftung: 70 l/min (Präzisionsdruckregler 120 l/min)
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU
Optional:
Sicherheitsausführung: mit vorgeschaltetem, abschließbaren Kugelhahn und Befüllventil -Si
*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **geringer Eigenluftverbrauch (2,6 l/min bei 6 bar Ausgangsdruck) dafür aber bessere Hysterese - nahezu unabhängig von Primärdruck, Regelgenauigkeit: ± 25 mbar
Ausführung:
Druckregler rücksteuerbar (mit Sekundärentlüftung)
Werkstoffe:
Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBR
Temperaturbereich:
-10 bis +50 °C
Eingangsdruck:
max. 16 bar (Baureihe 0: max. 12 bar)
Manometeranschluss:
G 1/4" (Baureihe 0: G 1/8")
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
automatische Entlüftung bei Überdruck auf der Sekundärseite, einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20. Baureihe 0 kann nicht verschlossen werden.
Schalttafelgewinde:
M 36x1,5
Lieferumfang:
Druckregler einschließlich 40 mm Manometer
Durchfluss:
G 1/4": 2000 l/min, G 3/8": 2500 l/min, Sekundärentlüftung: 70 l/min (Präzisionsdruckregler 120 l/min)
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU
Optional:
Sicherheitsausführung: mit vorgeschaltetem, abschließbaren Kugelhahn und Befüllventil -Si
*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **geringer Eigenluftverbrauch (2,6 l/min bei 6 bar Ausgangsdruck) dafür aber bessere Hysterese - nahezu unabhängig von Primärdruck, Regelgenauigkeit: ± 25 mbar
Ausführung:
Druckregler rücksteuerbar (mit Sekundärentlüftung)
Werkstoffe:
Körper: PA 66 GF60, Federhaube: POM, Membrane und Dichtungen: NBR
Temperaturbereich:
-10 bis +50 °C
Eingangsdruck:
max. 16 bar (Baureihe 0: max. 12 bar)
Manometeranschluss:
G 1/4" (Baureihe 0: G 1/8")
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
automatische Entlüftung bei Überdruck auf der Sekundärseite, einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe, Handrad kann durch Herunterdrücken arretiert und mit Schloss verriegelt werden - bitte verwenden Sie VHS 20. Baureihe 0 kann nicht verschlossen werden.
Schalttafelgewinde:
M 36x1,5
Lieferumfang:
Druckregler einschließlich 40 mm Manometer
Durchfluss:
G 1/4": 2000 l/min, G 3/8": 2500 l/min, Sekundärentlüftung: 70 l/min (Präzisionsdruckregler 120 l/min)
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU
Optional:
Sicherheitsausführung: mit vorgeschaltetem, abschließbaren Kugelhahn und Befüllventil -Si
*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **geringer Eigenluftverbrauch (2,6 l/min bei 6 bar Ausgangsdruck) dafür aber bessere Hysterese - nahezu unabhängig von Primärdruck, Regelgenauigkeit: ± 25 mbar
