Synchron-Gewindeschneid-Aufnahme AB035-H100-ER25-134
Synchron-Gewindeschneid-Aufnahme AB035-H100-ER25-134
Produktnummer:
WAL0870671853
Synchron-Gewindeschneid-Aufnahme AB035-H100-ER25-134
Produktinformationen "Synchron-Gewindeschneid-Aufnahme AB035-H100-ER25-134"

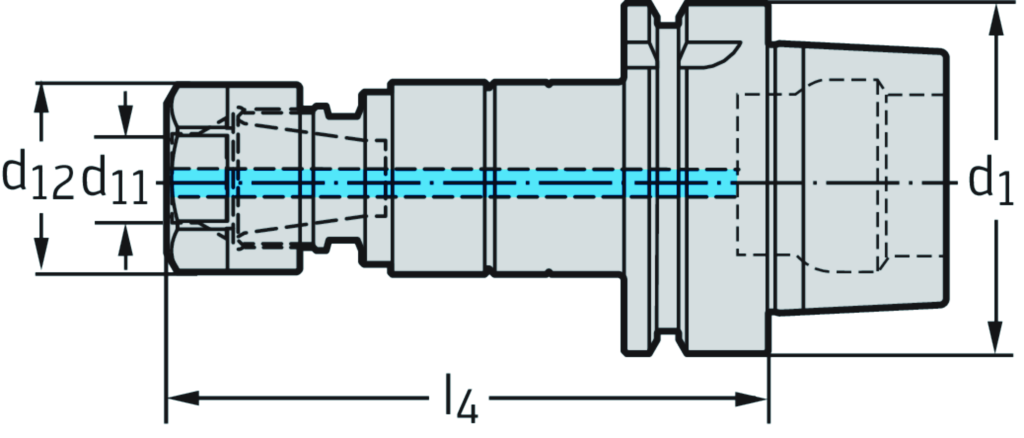

Synchron-Gewindeschneid-Aufnahme AB035-H • metrisch • d1=100mm • d11=25,8mm • Größe des Gewindedurchmessers=M8-M20
Eigenschaften
| Bunddurchmesser: | 100 mm |
|---|---|
| Außendurchmesser 2: | 44 mm |
| Körperdurchmesser Spannmutter: | 42 mm |
| Länge 2: | 105 mm |
| Funktionslänge: | 120,5 mm |
| Bildkennung: | 504011 |
| Kraglänge: | 134 mm |
| Höhe Stell-/ Spannmutter: | 25 mm |
| Nachschleifrestmenge: | 183,9 mm |
| Aufnahmetyp, maschinenseitig: | HSK |
| Aufnahmeform, maschinenseitig: | 1 |
| Masse (Gewicht): | 2,941 kg |
| Aufnahmeausführung, maschinenseitig: | 9 |
| Aufnahmetyp, werkstückseitig: | SZD |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmeform, werkstückseitig: | 2 |
| Aufnahmeausführung, werkstückseitig: | 9 |
| Aufnahmegröße, maschinenseitig: | 1000 |
| Aufnahmeart, werkstückseitig: | 5 |
| Schaftlänge: | 50 mm |
| Aufnahmedurchmesser, maschinenseitig: | 100 mm |
| Aufnahmegröße werkstückseitig: | 250 |
| Drehzahl, max.: | 8000 1/min |
| Winkellage, Aufnahme, werkstückseitig: | 0 ° |
| Kühlschmierstoff-Eintritt: | 1 |
| Kühlschmierstoff-Austritt: | 1 |
| Normnummer: | ISO12164-1 |
| Identifizierende Bestellnummer: | AB035-H100-ER25-134 |
| Firmenkennung: | W |
| Formbuchstabe Normnummer: | A |
| Produktbezeichnung: | 6442 |
| Normnummer Sachmerkmal: | DIN4000-89 |
| Datenträger: | 0 |
