Synchron-Gewindeschneid-Aufnahme AB035-N40-ER20-105
Synchron-Gewindeschneid-Aufnahme AB035-N40-ER20-105
Produktnummer:
WAL0874906853
Synchron-Gewindeschneid-Aufnahme AB035-N40-ER20-105
Produktinformationen "Synchron-Gewindeschneid-Aufnahme AB035-N40-ER20-105"

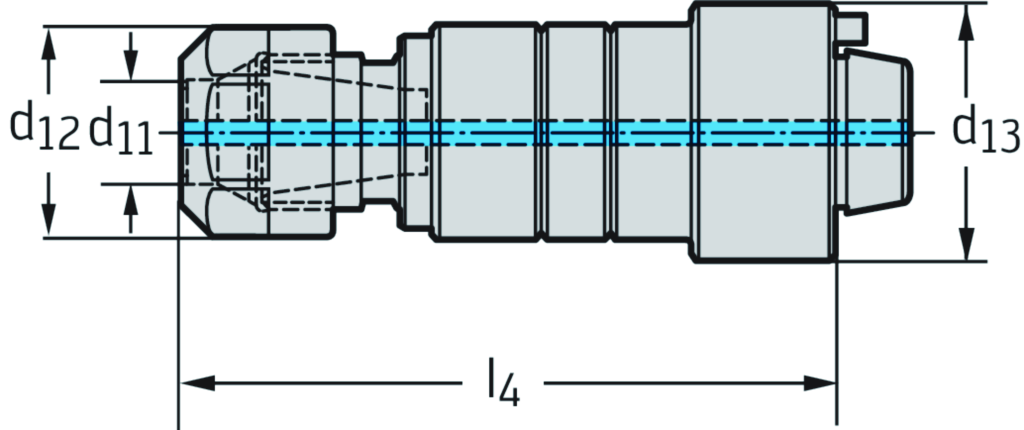

Synchron-Gewindeschneid-Aufnahme AB035-N • metrisch • d1=40mm • d11=21mm • Größe des Gewindedurchmessers=4-10
Eigenschaften
| Bunddurchmesser: | 40 mm |
|---|---|
| Außendurchmesser 2: | 35 mm |
| Körperdurchmesser Spannmutter: | 33,7 mm |
| Länge 2: | 82 mm |
| Funktionslänge: | 92,2 mm |
| Bildkennung: | 622011 |
| Kraglänge: | 105,2 mm |
| Höhe Stell-/ Spannmutter: | 24 mm |
| Nachschleifrestmenge: | 117,2 mm |
| Aufnahmetyp, maschinenseitig: | NCT |
| Aufnahmeform, maschinenseitig: | 1 |
| Masse (Gewicht): | 0,663 kg |
| Aufnahmeausführung, maschinenseitig: | 9 |
| Aufnahmetyp, werkstückseitig: | SZD |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmeform, werkstückseitig: | 2 |
| Aufnahmeausführung, werkstückseitig: | 9 |
| Aufnahmegröße, maschinenseitig: | 400 |
| Aufnahmeart, werkstückseitig: | 5 |
| Schaftlänge: | 12 mm |
| Aufnahmedurchmesser, maschinenseitig: | 40 mm |
| Aufnahmegröße werkstückseitig: | 200 |
| Drehzahl, max.: | 8000 1/min |
| Winkellage, Aufnahme, werkstückseitig: | 0 ° |
| Kühlschmierstoff-Eintritt: | 1 |
| Kühlschmierstoff-Austritt: | 1 |
| Normnummer: | - |
| Identifizierende Bestellnummer: | AB035-N40-ER20-105 |
| Firmenkennung: | W |
| Produktbezeichnung: | 6501 |
| Normnummer Sachmerkmal: | DIN4000-89 |
| Datenträger: | 0 |
