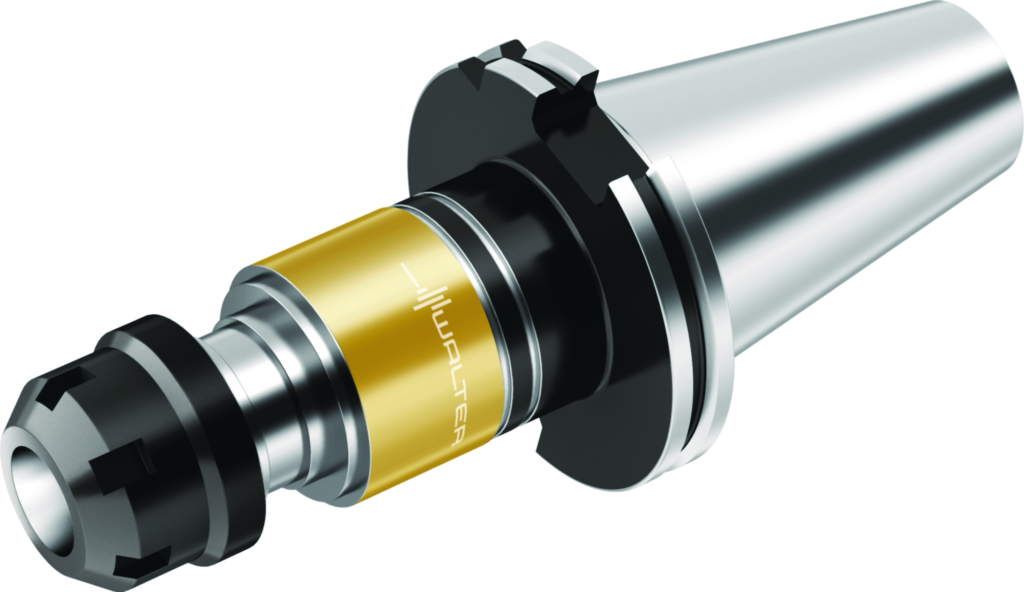

Synchron-Gewindeschneid-Aufnahme AB035-S40-ER20-102
Synchron-Gewindeschneid-Aufnahme AB035-S40-ER20-102
Produktnummer:
WAL0870682853
Synchron-Gewindeschneid-Aufnahme AB035-S40-ER20-102
Produktinformationen "Synchron-Gewindeschneid-Aufnahme AB035-S40-ER20-102"

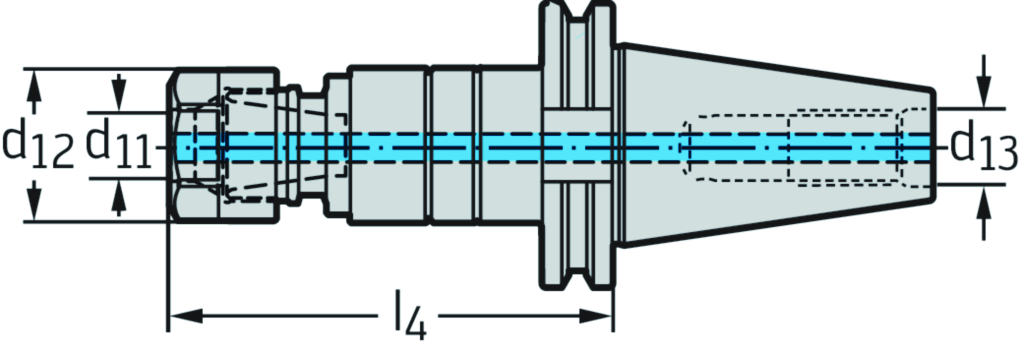

Synchron-Gewindeschneid-Aufnahme AB035-S • metrisch • d1= • d11=20,8mm • Größe des Gewindedurchmessers=M4-M12
Eigenschaften
| Bunddurchmesser: | 63,55 mm |
|---|---|
| Außendurchmesser 2: | 35 mm |
| Körperdurchmesser Spannmutter: | 33,7 mm |
| Länge 2: | 83,2 mm |
| Funktionslänge: | 89,2 mm |
| Kraglänge: | 102,2 mm |
| Höhe Stell-/ Spannmutter: | 24 mm |
| Nachschleifrestmenge: | 170,45 mm |
| Aufnahmetyp, maschinenseitig: | SKG |
| Aufnahmeform, maschinenseitig: | 11 |
| Aufnahmegewindenenngröße, maschinenseitig: | M16 |
| Masse (Gewicht): | 1,26 kg |
| Aufnahmeausführung, maschinenseitig: | 9 |
| Aufnahmetyp, werkstückseitig: | SZD |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmeform, werkstückseitig: | 2 |
| Aufnahmeausführung, werkstückseitig: | 9 |
| Aufnahmegröße, maschinenseitig: | 400 |
| Aufnahmeart, werkstückseitig: | 5 |
| Schaftlänge: | 68,4 mm |
| Aufnahmedurchmesser, maschinenseitig: | 20,8 mm |
| Aufnahmegröße werkstückseitig: | 200 |
| Drehzahl, max.: | 8000 1/min |
| Winkellage, Aufnahme, werkstückseitig: | 0 ° |
| Kühlschmierstoff-Eintritt: | 1 |
| Kühlschmierstoff-Austritt: | 1 |
| Normnummer: | ISO7388-1 |
| Identifizierende Bestellnummer: | AB035-S40-ER20-102 |
| Firmenkennung: | W |
| Formbuchstabe Normnummer: | AD |
| Normnummer Sachmerkmal: | DIN4000-89 |
| Datenträger: | 0 |
