TAURUS 4 Axial
TAURUS 4 Axial
Produktinformationen "TAURUS 4 Axial"
TAURUS 1-4 Axial
Die TAURUS-Baureihe 1-4 in Axial-Version für den speziellen Anwendungsfall
Anwendungen
Der spezielle Aufbau des TAURUS Axial bietet die Möglichkeit des Einbaus in Fertigungsanlagen und
ermöglicht gleichzeitig ein flexibles und ergonomisches handbetriebenes Arbeiten bei Anwendungen, die eine
eingeschränkte Zugänglichkeit aufweisen und somit einen Nietvorgang von oben erfordern. Um sicher zu stellen,
dass die zu vernietenden Bauteile ohne Spalt aufeinander liegen und der Setzkopf anliegt, kann der TAURUS Axial
zusätzlich mit einer Andrückauslösung geliefert werden. Für alle Axial-Geräte, außer Axial eco, wird eine externe Absaugung empfohlen.
Für eine sichere Nietdornabsaugung ist eine zusätzlich geschaltete Luftversorgung notwendig. Diese wird je

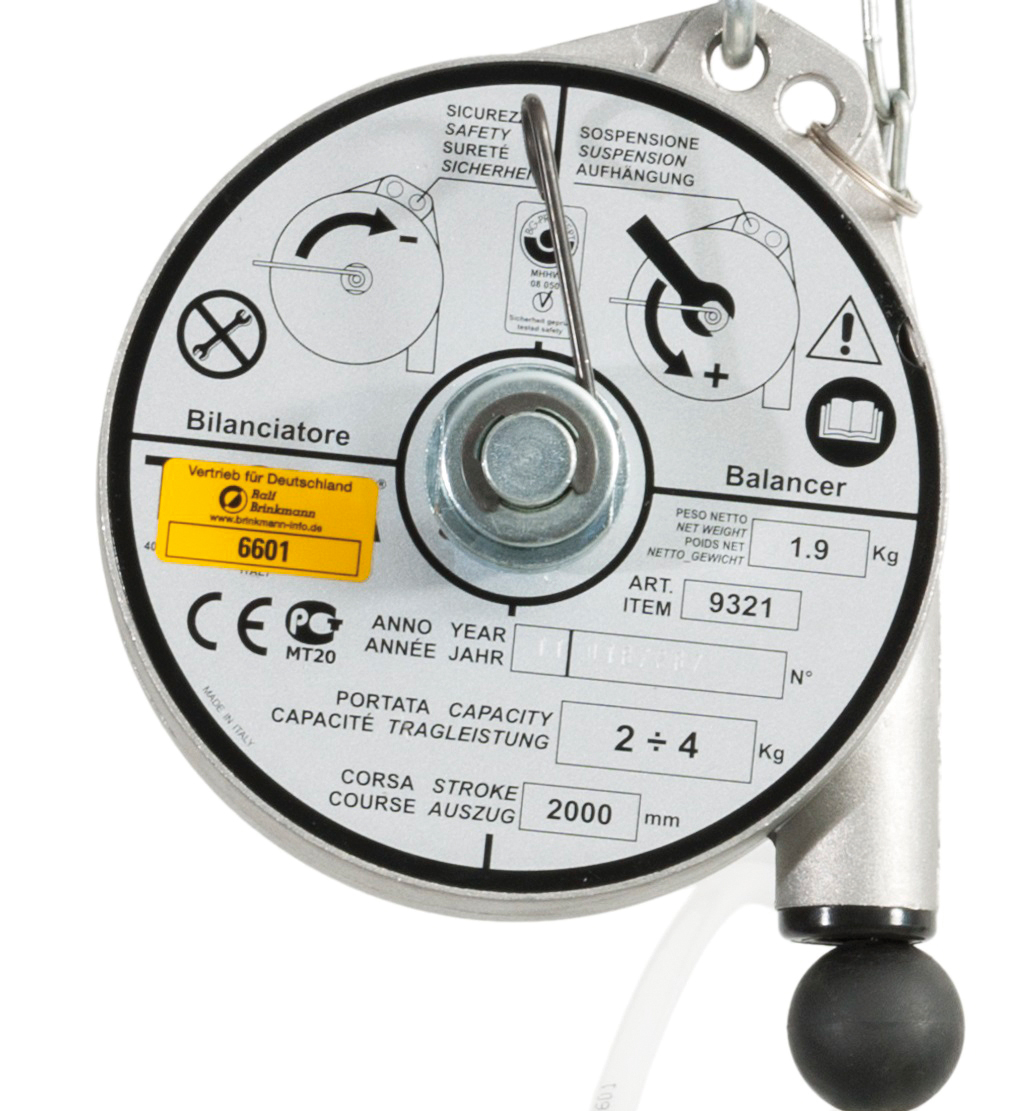

nach Anwendungsfall sinnvollerweise über den Balancer mit Ventil oder dem Zeitverzögerungsventil erreicht.
Arbeitsbereich
- Verarbeitung von Blindnieten bis 6,4 mm Ø aller Werkstoffe und bis 8 mm Ø Alu (max. Dorn-Ø 4,5 mm)
- Gleiche Leistung und technische Daten wie die jeweiligen Einzelgeräte der TAURUS-Baureihe 1-4
Technische Daten
Betriebsdruck: 5 bis 7 bar
Schlauchanschluss: 6 mm Ø (1/4)
Geräuschemission: max. 79 dB
Vibrationen: < 2,9 m/s²
Gewicht
TAURUS 1 Axial 2,4 kg
TAURUS 2 Axial 2,7 kg
TAURUS 3 Axial 3,0 kg
TAURUS 4 Axial 3,1 kg
Vorteile auf einen Blick
- Ideal geeignet für die Installation in Montagetischen, Vorrichtungen oder teilautomatisierten Arbeitsplätzen
- Sehr praktisch für die Verarbeitung von Blindnieten an Stellen, die einen vertikalen Nietvorgang erfordern
- Kann mit nahezu allen Zusatzeinrichtungen der TAURUS-Baureihe ausgestattet werden: z.B.
Verlängerungseinheiten, Blindnietzähler, Andrückauslösung und Fernsteuerung
- Bediengriff in Nietachse ermöglicht ergonomisches Arbeiten, speziell in senkrechten Anwendungen
- Preiswerte Alternative zu TAUREX Axial oder TAUREX Axial compact
- Aufhängbar an einem Balancer
Die TAURUS-Baureihe 1-4 in Axial-Version für den speziellen Anwendungsfall
Anwendungen
Der spezielle Aufbau des TAURUS Axial bietet die Möglichkeit des Einbaus in Fertigungsanlagen und
ermöglicht gleichzeitig ein flexibles und ergonomisches handbetriebenes Arbeiten bei Anwendungen, die eine
eingeschränkte Zugänglichkeit aufweisen und somit einen Nietvorgang von oben erfordern. Um sicher zu stellen,
dass die zu vernietenden Bauteile ohne Spalt aufeinander liegen und der Setzkopf anliegt, kann der TAURUS Axial
zusätzlich mit einer Andrückauslösung geliefert werden. Für alle Axial-Geräte, außer Axial eco, wird eine externe Absaugung empfohlen.
Für eine sichere Nietdornabsaugung ist eine zusätzlich geschaltete Luftversorgung notwendig. Diese wird je
nach Anwendungsfall sinnvollerweise über den Balancer mit Ventil oder dem Zeitverzögerungsventil erreicht.
Arbeitsbereich
- Verarbeitung von Blindnieten bis 6,4 mm Ø aller Werkstoffe und bis 8 mm Ø Alu (max. Dorn-Ø 4,5 mm)
- Gleiche Leistung und technische Daten wie die jeweiligen Einzelgeräte der TAURUS-Baureihe 1-4
Technische Daten
Betriebsdruck: 5 bis 7 bar
Schlauchanschluss: 6 mm Ø (1/4)
Geräuschemission: max. 79 dB
Vibrationen: < 2,9 m/s²
Gewicht
TAURUS 1 Axial 2,4 kg
TAURUS 2 Axial 2,7 kg
TAURUS 3 Axial 3,0 kg
TAURUS 4 Axial 3,1 kg
Vorteile auf einen Blick
- Ideal geeignet für die Installation in Montagetischen, Vorrichtungen oder teilautomatisierten Arbeitsplätzen
- Sehr praktisch für die Verarbeitung von Blindnieten an Stellen, die einen vertikalen Nietvorgang erfordern
- Kann mit nahezu allen Zusatzeinrichtungen der TAURUS-Baureihe ausgestattet werden: z.B.
Verlängerungseinheiten, Blindnietzähler, Andrückauslösung und Fernsteuerung
- Bediengriff in Nietachse ermöglicht ergonomisches Arbeiten, speziell in senkrechten Anwendungen
- Preiswerte Alternative zu TAUREX Axial oder TAUREX Axial compact
- Aufhängbar an einem Balancer
