VDI-Aufnahme – Schaftwerkzeuge A2120-V30-20N-070-P
VDI-Aufnahme – Schaftwerkzeuge A2120-V30-20N-070-P
Produktnummer:
WAL0878506963
VDI-Aufnahme – Schaftwerkzeuge A2120-V30-20N-070-P
Produktinformationen "VDI-Aufnahme – Schaftwerkzeuge A2120-V30-20N-070-P"
VDI-Aufnahme – Schaftwerkzeuge A2120-V...-P • metrisch • Neutral • 20 x 20 • Präzisionskühlung

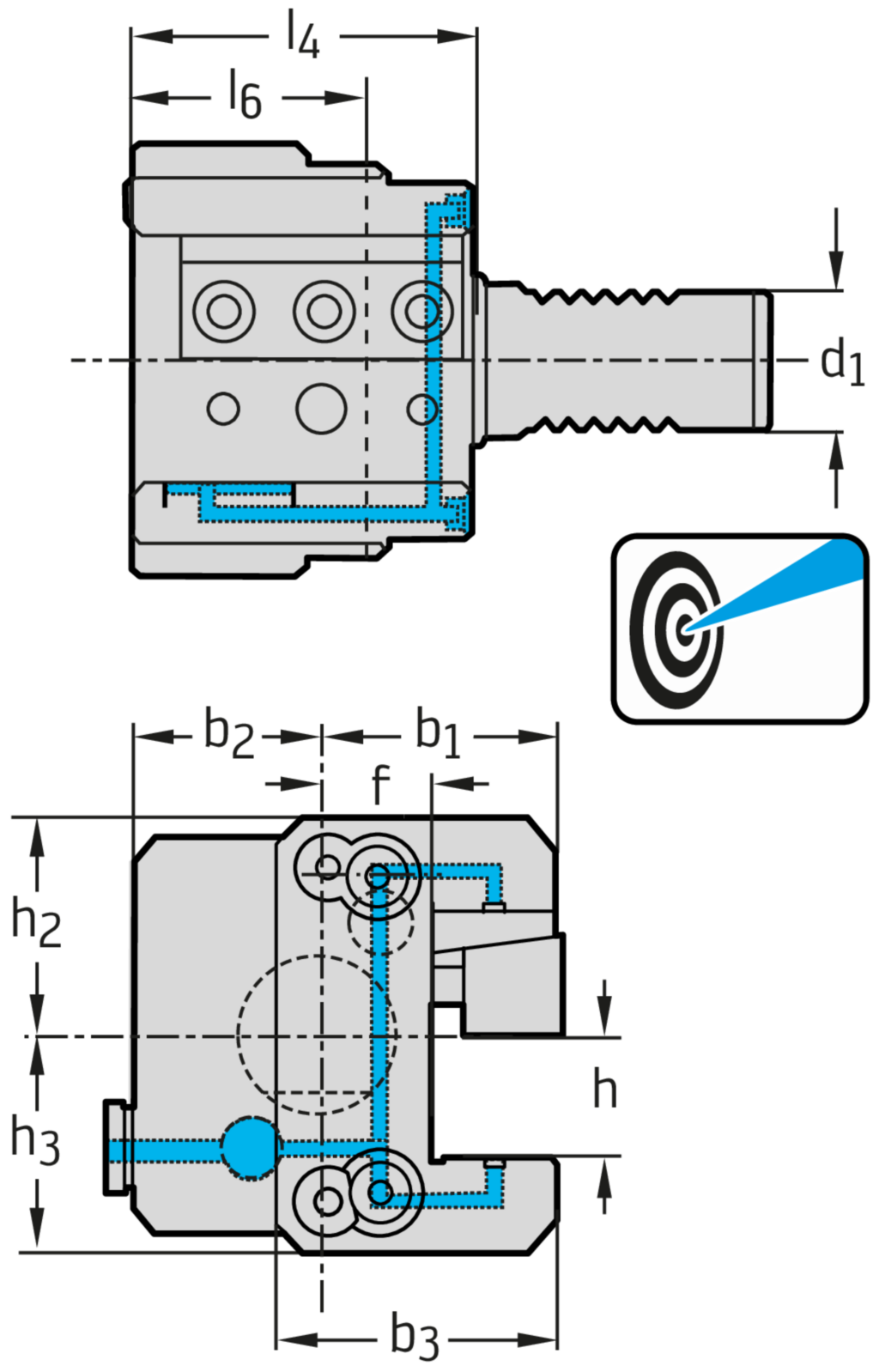

Eigenschaften
| Länge Außendurchmesser 1: | 48 mm |
|---|---|
| Funktionsbreite: | 35,5 mm |
| Funktionslänge: | 70 mm |
| Funktionshöhe: | 20 mm |
| Kraglänge: | 70 mm |
| Gesamthöhe: | 70 mm |
| Nachschleifrestmenge: | 125 mm |
| Aufnahmetyp, maschinenseitig: | ZYV |
| Gesamtbreite: | 85,5 mm |
| Aufnahmeform, maschinenseitig: | 1 |
| Masse (Gewicht): | 1,7 kg |
| Aufnahmeausführung, maschinenseitig: | 9 |
| Aufnahmetyp, werkstückseitig: | VKT |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmeform, werkstückseitig: | 1 |
| Aufnahmeausführung, werkstückseitig: | 1 |
| Aufnahmegröße, maschinenseitig: | 300 |
| Aufnahmeart, werkstückseitig: | 5 |
| Schaftlänge: | 55 mm |
| Aufnahmedurchmesser, maschinenseitig: | 30 mm |
| Aufnahmegröße werkstückseitig: | 2012 |
| Schneidrichtung: | N |
| Aufnahmedurchmesser, min./Nenn-durchmesser, werkstückseitig: | 201,2 mm |
| Winkellage, Aufnahme, werkstückseitig: | 0 ° |
| Aufnahmedurchmesser, max.: | 202,2 mm |
| Kühlschmierstoff-Eintritt: | 1 |
| Kühlschmierstoff-Austritt: | 1 |
| Normnummer: | - |
| Identifizierende Bestellnummer: | A2120-V30-20N-070-P |
| Firmenkennung: | W |
| Normnummer Sachmerkmal: | DIN4000-89 |
| Datenträger: | 0 |
