VDI-Aufnahme – Schaftwerkzeuge A2121-V30-20L-070-P
VDI-Aufnahme – Schaftwerkzeuge A2121-V30-20L-070-P
Produktnummer:
WAL0785508963
VDI-Aufnahme – Schaftwerkzeuge A2121-V30-20L-070-P
Produktinformationen "VDI-Aufnahme – Schaftwerkzeuge A2121-V30-20L-070-P"

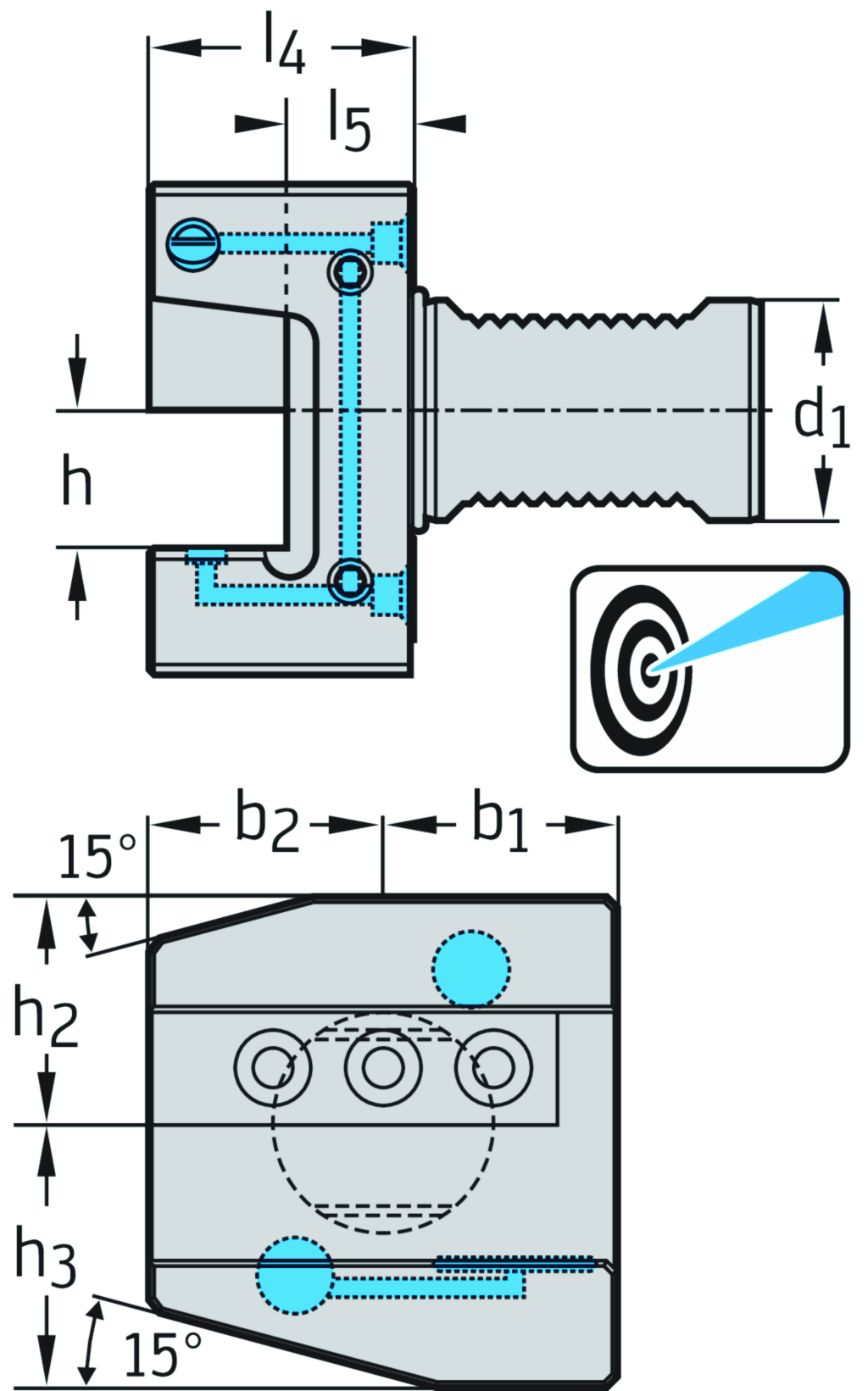

VDI-Aufnahme – Schaftwerkzeuge A2121-V...-P • metrisch • VDI DIN 69880 • links • 30mm
Eigenschaften
| Funktionsbreite: | 35 mm |
|---|---|
| Funktionslänge: | 15,5 mm |
| Funktionshöhe: | 20 mm |
| Kraglänge: | 42 mm |
| Gesamthöhe: | 73 mm |
| Nachschleifrestmenge: | 90,5 mm |
| Radialbreite: | 35 mm |
| Radialhöhe: | 38 mm |
| Aufnahmetyp, maschinenseitig: | ZYV |
| Aufnahmeform, maschinenseitig: | 1 |
| Masse (Gewicht): | 1,339 kg |
| Aufnahmeausführung, maschinenseitig: | 9 |
| Aufnahmetyp, werkstückseitig: | VKT |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmeform, werkstückseitig: | 1 |
| Aufnahmeausführung, werkstückseitig: | 1 |
| Aufnahmegröße, maschinenseitig: | 300 |
| Aufnahmeart, werkstückseitig: | 5 |
| Schaftlänge: | 55 mm |
| Aufnahmedurchmesser, maschinenseitig: | 30 mm |
| Aufnahmegröße werkstückseitig: | 2012 |
| Gesamtbreite: | 70 mm |
| Schneidrichtung: | L |
| Aufnahmedurchmesser, min./Nenn-durchmesser, werkstückseitig: | 201,2 mm |
| Winkellage, Aufnahme, werkstückseitig: | 0 ° |
| Aufnahmedurchmesser, max.: | 202,2 mm |
| Kühlschmierstoff-Eintritt: | 6 |
| Kühlschmierstoff-Austritt: | 6 |
| Normnummer: | - |
| Identifizierende Bestellnummer: | A2121-V30-20L-070-P |
| Firmenkennung: | W |
| Normnummer Sachmerkmal: | DIN4000-89 |
| Datenträger: | 0 |
