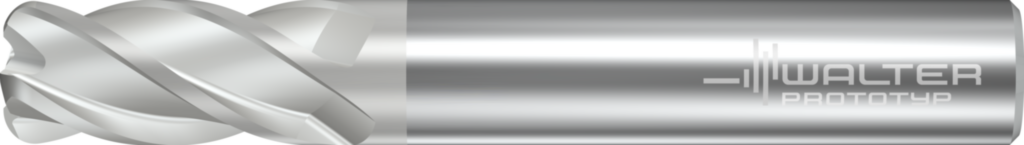

VHM-Eck-/Nutfräser H2038217-16-2
VHM-Eck-/Nutfräser H2038217-16-2
Produktnummer:
WAL4042446234843
VHM-Eck-/Nutfräser H2038217-16-2
EAN-Nr.:
4042446234843
Zur Produktbeschreibung
Produktinformationen "VHM-Eck-/Nutfräser H2038217-16-2"
VHM-Eck-/Nutfräser H2038217 • Proto∙max™Inox • Schaft DIN 6535 HA • metrisch • Drallwinkel 38° • Zentrumsschneidfähigkeit • TAA • Dc=16mm • R=2mm • Z=4
Eigenschaften
| Schneidendurchmesser 1 (Nenndurchmesser): | 16 mm |
|---|---|
| Kraglänge: | 44 mm |
| Nutzlänge: | 32 mm |
| Schneidenlänge, max.: | 32 mm |
| Kopflänge: | 44 mm |
| Nachschleifrestmenge: | 92 mm |
| Bildkennung: | 2 |
| Normnummer: | DIN 6527 L |
| Eckenradius: | 2 mm |
| Funktionslänge: | 92 mm |
| Halslänge: | 32 |
| Masse (Gewicht): | 0,238 kg |
| Aufnahmetyp, maschinenseitig: | ZYL |
| Aufnahmeform, maschinenseitig: | 1 |
| Aufnahmeausführung, maschinenseitig: | 1 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 160 |
| Aufnahmedurchmesser, maschinenseitig: | 16 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse: | h5 |
| Anzahl wirksamer Schneiden, umfangseitig: | 4 |
| Schaftlänge: | 48 mm |
| Anzahl wirksamer Schneiden, stirnseitig: | 4 |
| Drallrichtung: | R |
| Normbezeichnung des Schneidstoffes, Hauptanwendung: | - |
| Drallwinkel: | 38 ° |
| Drehzahl, max.: | 80000 1/min |
| Schneidstoffbezeichnung des Herstellers: | TAA |
| Beschichtung / Oberfläche: | TiAlN + TiAI |
| Rückspanwinkel: | 4 ° |
| Eintauchwinkel, max.: | 6 ° |
| Schneidrichtung: | R |
| Seitenspanwinkel: | 13,5 ° |
| Identifizierende Bestellnummer: | H2038217-16-2 |
| Kühlschmierstoff-Eintritt: | 4 |
| Firmenkennung: | W |
| Kühlschmierstoff-Austritt: | 4 |
| Normnummer Sachmerkmal: | DIN4000-82 |
| Werkzeugausführung: | H |
| Formbuchstabe Normnummer: | HA |
| Datenträger: | 0 |
| Bearbeitungsverfahren: | FPL |
