VHM-Eck-/Nutfräser H4E38217-E10-10-2
VHM-Eck-/Nutfräser H4E38217-E10-10-2
Produktnummer:
WAL4042446222482
VHM-Eck-/Nutfräser H4E38217-E10-10-2
EAN-Nr.:
4042446222482
Zur Produktbeschreibung
Produktinformationen "VHM-Eck-/Nutfräser H4E38217-E10-10-2"

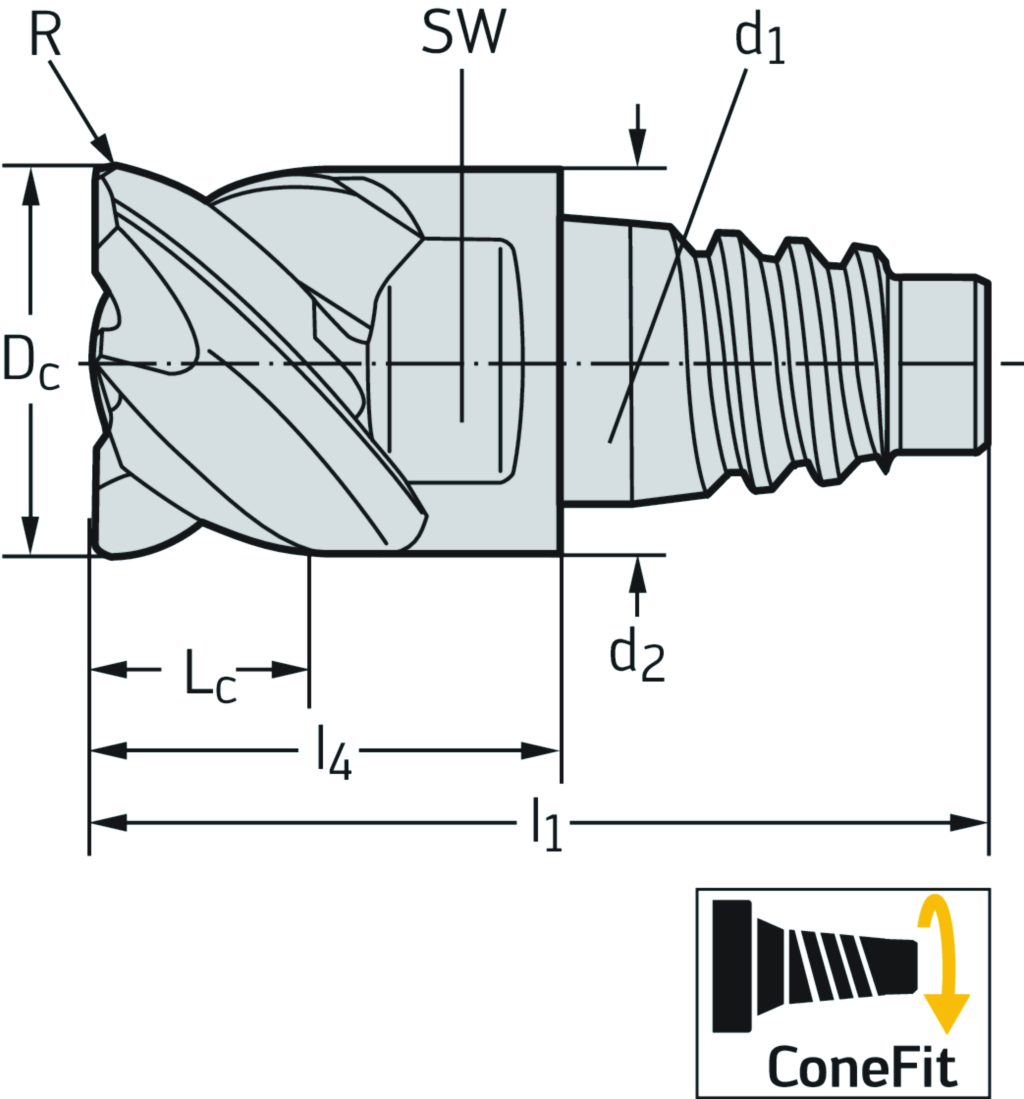

VHM-Eck-/Nutfräser H4134217 • Proto∙max™ST • ConeFit • metrisch • Drallwinkel 50° • Lange Reichweite • Zentrumsschneidfähigkeit • TAZ • Dc=10mm • R=2mm • Z=4
Eigenschaften
| Schneidendurchmesser 1 (Nenndurchmesser): | 10 mm |
|---|---|
| Kraglänge: | 12,4 mm |
| Nutzlänge: | 12,4 mm |
| Schneidenlänge, max.: | 5,5 mm |
| Kopflänge: | 12,4 mm |
| Nachschleifrestmenge: | 23,6 mm |
| Bildkennung: | 2 |
| Normnummer: | PWZ-NORM |
| Eckenradius: | 2 mm |
| Funktionslänge: | 12,4 mm |
| Halsdurchmesser: | 9,7 mm |
| Halslänge: | 12,4 |
| Masse (Gewicht): | 0,01 kg |
| Aufnahmetyp, maschinenseitig: | SAC |
| Aufnahmeform, maschinenseitig: | 4 |
| Aufnahmeausführung, maschinenseitig: | 8 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 100 |
| Aufnahmedurchmesser, maschinenseitig: | 9,7 mm |
| Anzahl wirksamer Schneiden, umfangseitig: | 4 |
| Anzahl wirksamer Schneiden, stirnseitig: | 4 |
| Drallrichtung: | R |
| Normbezeichnung des Schneidstoffes, Hauptanwendung: | - |
| Drallwinkel: | 50 ° |
| Drehzahl, max.: | 80000 1/min |
| Schneidstoffbezeichnung des Herstellers: | TAZ |
| Beschichtung / Oberfläche: | AlTiN + ZrN |
| Rückspanwinkel: | 13,5 ° |
| Eintauchwinkel, max.: | 6 ° |
| Schneidrichtung: | R |
| Seitenspanwinkel: | 10,5 ° |
| Identifizierende Bestellnummer: | H4E38217-E10-10-2 |
| Kühlschmierstoff-Eintritt: | 0 |
| Firmenkennung: | W |
| Kühlschmierstoff-Austritt: | 0 |
| Normnummer Sachmerkmal: | DIN4000-82 |
| Werkzeugausführung: | H |
| Datenträger: | 0 |
| Bearbeitungsverfahren: | FPL |
