VHM-Eck-/Nutfräser MC230-10.0W4B200C-WK40TF
VHM-Eck-/Nutfräser MC230-10.0W4B200C-WK40TF
Produktnummer:
WAL4042446315085
VHM-Eck-/Nutfräser MC230-10.0W4B200C-WK40TF
EAN-Nr.:
4042446315085
Zur Produktbeschreibung
Produktinformationen "VHM-Eck-/Nutfräser MC230-10.0W4B200C-WK40TF"

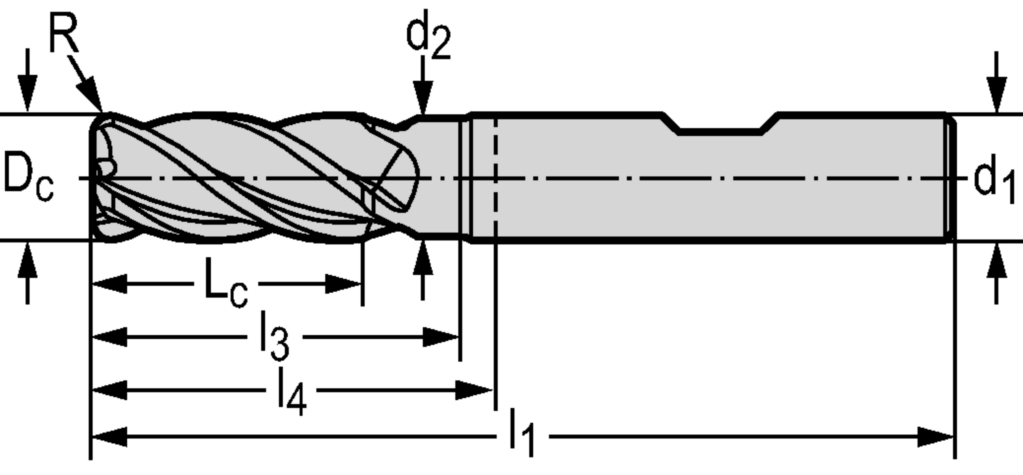

VHM-Eck-/Nutfräser MC230 • Advance • Xill·tec® • Schaft DIN 6535 HB • metrisch • Drallwinkel 38° • Lange Reichweite • Zentrumsschneidfähigkeit • WK40TF • Dc=10mm • R=2mm • Z=4
Eigenschaften
| Schneidendurchmesser 1 (Nenndurchmesser): | 10 mm |
|---|---|
| Schneidenlänge, max.: | 22 mm |
| Funktionslänge: | 52 mm |
| Bildkennung: | 2 |
| Kraglänge: | 32 mm |
| Nachschleifrestmenge: | 72 mm |
| Eckenradius: | 2 mm |
| Halsdurchmesser: | 9,5 mm |
| Aufnahmetyp, maschinenseitig: | ZYL |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse: | h5 |
| Aufnahmeform, maschinenseitig: | 10 |
| Masse (Gewicht): | 0,069 kg |
| Aufnahmeausführung, maschinenseitig: | 0 |
| Nutzlänge: | 30 mm |
| Aufnahmeart, maschinenseitig: | 5 |
| Kopflänge: | 32 mm |
| Aufnahmegröße, maschinenseitig: | 100 |
| Schaftlänge: | 40 mm |
| Aufnahmedurchmesser, maschinenseitig: | 10 mm |
| Werkzeugausführung: | H |
| Anzahl wirksamer Schneiden, umfangseitig: | 4 |
| Anzahl wirksamer Schneiden, stirnseitig: | 4 |
| Drehzahl, max.: | 80000 1/min |
| Normbezeichnung des Schneidstoffes, Hauptanwendung: | - |
| Schneidrichtung: | R |
| Schneidstoffbezeichnung des Herstellers: | WK40TF |
| Beschichtung / Oberfläche: | TiAlN |
| Drallrichtung: | R |
| Rückspanwinkel: | 4 ° |
| Drallwinkel: | 38 ° |
| Eintauchwinkel, max.: | 6 ° |
| Kühlschmierstoff-Eintritt: | 0 |
| Kühlschmierstoff-Austritt: | 0 |
| Normnummer: | DIN 6527 L |
| Seitenspanwinkel: | 8,5 ° |
| Identifizierende Bestellnummer: | MC230-10.0W4B200C-WK40TF |
| Firmenkennung: | W |
| Formbuchstabe Normnummer: | WE |
| Normnummer Sachmerkmal: | DIN4000-82 |
| Bearbeitungsverfahren: | FPL |
| Datenträger: | 0 |
| Halslänge: | 29,567 |
