VHM-Eck-/Nutfräser MC326-05.0A3LC-WK40TF
VHM-Eck-/Nutfräser MC326-05.0A3LC-WK40TF
Produktnummer:
WAL4042446252977
VHM-Eck-/Nutfräser MC326-05.0A3LC-WK40TF
EAN-Nr.:
4042446252977
Zur Produktbeschreibung
Produktinformationen "VHM-Eck-/Nutfräser MC326-05.0A3LC-WK40TF"

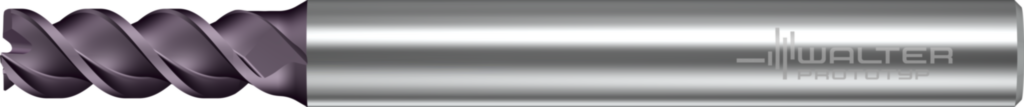

VHM-Eck-/Nutfräser MC326 • Supreme • Schaft DIN 6535 HA • metrisch • Drallwinkel 50° • Lange Reichweite • Typ N 50 lang • Zentrumsschneidfähigkeit • WK40TF • Dc=5mm • Z=3

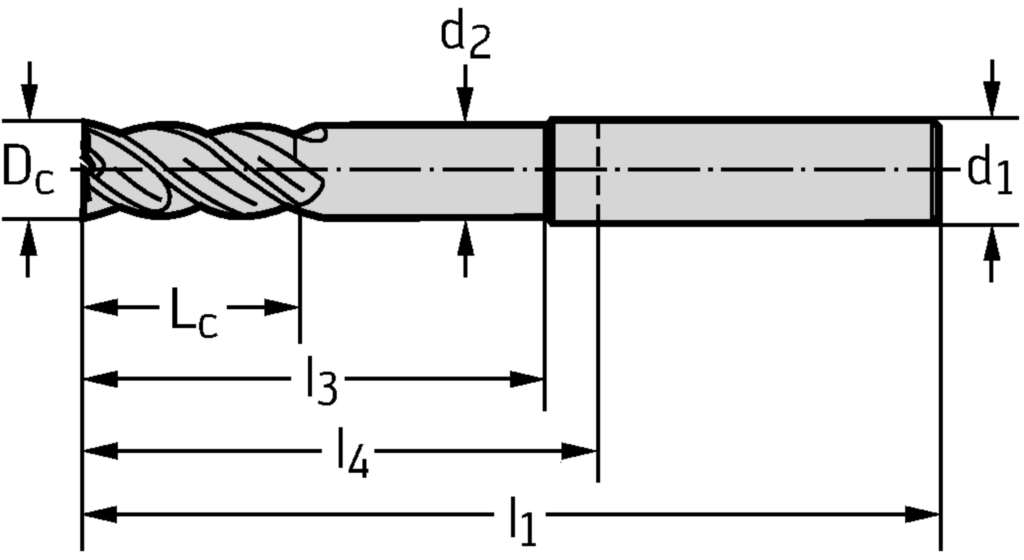

Eigenschaften
| Schneidendurchmesser 1 (Nenndurchmesser): | 5 mm |
|---|---|
| Kraglänge: | 21 mm |
| Nutzlänge: | 16 mm |
| Schneidenlänge, max.: | 13 mm |
| Kopflänge: | 21 mm |
| Nachschleifrestmenge: | 57 mm |
| Bildkennung: | 2 |
| Normnummer: | PWZ-NORM L |
| Funktionslänge: | 57 mm |
| Halsdurchmesser: | 4,75 mm |
| Halslänge: | 15,783 |
| Masse (Gewicht): | 0,023 kg |
| Aufnahmetyp, maschinenseitig: | ZYL |
| Aufnahmeform, maschinenseitig: | 1 |
| Aufnahmeausführung, maschinenseitig: | 0 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 60 |
| Aufnahmedurchmesser, maschinenseitig: | 6 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse: | h5 |
| Anzahl wirksamer Schneiden, umfangseitig: | 3 |
| Schaftlänge: | 36 mm |
| Anzahl wirksamer Schneiden, stirnseitig: | 3 |
| Drallrichtung: | R |
| Normbezeichnung des Schneidstoffes, Hauptanwendung: | - |
| Drallwinkel: | 50 ° |
| Drehzahl, max.: | 80000 1/min |
| Schneidstoffbezeichnung des Herstellers: | WK40TF |
| Beschichtung / Oberfläche: | TiAlN |
| Rückspanwinkel: | 13,5 ° |
| Eintauchwinkel, max.: | 20 ° |
| Schneidrichtung: | R |
| Seitenspanwinkel: | 10,5 ° |
| Identifizierende Bestellnummer: | MC326-05.0A3LC-WK40TF |
| Kühlschmierstoff-Eintritt: | 0 |
| Firmenkennung: | W |
| Kühlschmierstoff-Austritt: | 0 |
| Eckenfasenbreite: | 0,1 mm |
| Eckenfasenwinkel: | 45 ° |
| Normnummer Sachmerkmal: | DIN4000-82 |
| Werkzeugausführung: | H |
| Formbuchstabe Normnummer: | HA |
| Datenträger: | 0 |
| Bearbeitungsverfahren: | FPL |
