Produktinformationen "VHM-Eck-/Nutfräser MC326-16.0A4BCJ-WK40TF"

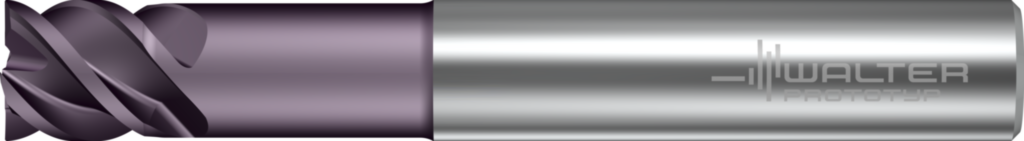

VHM-Eck-/Nutfräser MC326 • Supreme • Schaft DIN 6535 HA • metrisch • Drallwinkel 50° • Lange Reichweite • Typ N 50 • Zentrumsschneidfähigkeit • WK40TF • Dc=16mm • Z=4
Eigenschaften

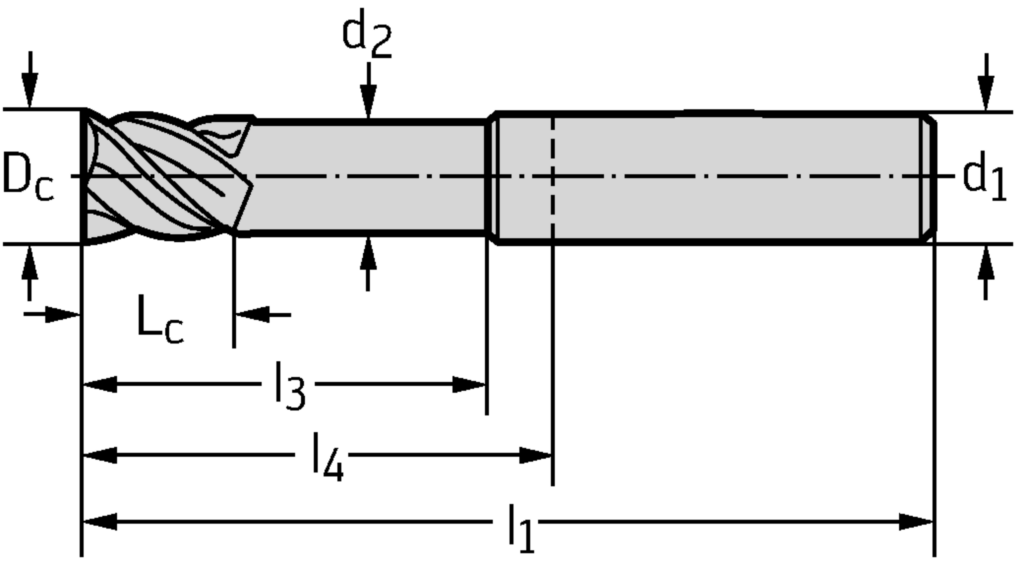

| Schneidendurchmesser 1 (Nenndurchmesser): | 16 mm |
|---|---|
| Kraglänge: | 44 mm |
| Nutzlänge: | 42 mm |
| Schneidenlänge, max.: | 16 mm |
| Kopflänge: | 44 mm |
| Nachschleifrestmenge: | 92 mm |
| Bildkennung: | 2 |
| Normnummer: | DIN 6527 L |
| Funktionslänge: | 92 mm |
| Halsdurchmesser: | 15,2 mm |
| Halslänge: | 41,307 |
| Masse (Gewicht): | 0,245 kg |
| Aufnahmetyp, maschinenseitig: | ZYL |
| Aufnahmeform, maschinenseitig: | 1 |
| Aufnahmeausführung, maschinenseitig: | 0 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 160 |
| Aufnahmedurchmesser, maschinenseitig: | 16 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse: | h5 |
| Anzahl wirksamer Schneiden, umfangseitig: | 4 |
| Schaftlänge: | 48 mm |
| Anzahl wirksamer Schneiden, stirnseitig: | 4 |
| Drallrichtung: | R |
| Normbezeichnung des Schneidstoffes, Hauptanwendung: | - |
| Drallwinkel: | 50 ° |
| Drehzahl, max.: | 80000 1/min |
| Schneidstoffbezeichnung des Herstellers: | WK40TF |
| Beschichtung / Oberfläche: | TiAlN |
| Rückspanwinkel: | 13,5 ° |
| Eintauchwinkel, max.: | 6 ° |
| Schneidrichtung: | R |
| Seitenspanwinkel: | 10,5 ° |
| Identifizierende Bestellnummer: | MC326-16.0A4BCJ-WK40TF |
| Kühlschmierstoff-Eintritt: | 0 |
| Firmenkennung: | W |
| Kühlschmierstoff-Austritt: | 0 |
| Eckenfasenbreite: | 0,15 mm |
| Eckenfasenwinkel: | 45 ° |
| Normnummer Sachmerkmal: | DIN4000-82 |
| Werkzeugausführung: | H |
| Formbuchstabe Normnummer: | HA |
| Datenträger: | 0 |
| Bearbeitungsverfahren: | FPL |
