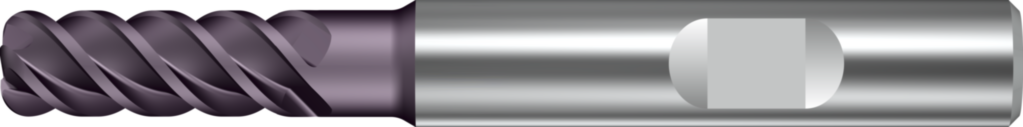

VHM-Eck-/Nutfräser MC326.11.1W4D203-WK40TF
VHM-Eck-/Nutfräser MC326.11.1W4D203-WK40TF
Produktnummer:
WAL4042446251291
VHM-Eck-/Nutfräser MC326.11.1W4D203-WK40TF
EAN-Nr.:
4042446251291
Zur Produktbeschreibung
Produktinformationen "VHM-Eck-/Nutfräser MC326.11.1W4D203-WK40TF"
VHM-Eck-/Nutfräser MC326 • Supreme • Schaft DIN 6535 HB • inch • Drallwinkel 50° • Typ N 50 • Zentrumsschneidfähigkeit • WK40TF • Dc=11,11mm • R=2,03mm • Z=4
Eigenschaften
| Schneidendurchmesser 1 (Nenndurchmesser): | 11,113 mm |
|---|---|
| Kraglänge: | 43,6 mm |
| Nutzlänge: | 25,4 mm |
| Schneidenlänge, max.: | 25,4 mm |
| Kopflänge: | 43,6 mm |
| Nachschleifrestmenge: | 88,9 mm |
| Bildkennung: | 2 |
| Normnummer: | STANDARD |
| Eckenradius: | 2,032 mm |
| Funktionslänge: | 66,278 mm |
| Halsdurchmesser: | 11,16 mm |
| Halslänge: | 25,4 |
| Masse (Gewicht): | 0,138 kg |
| Aufnahmetyp, maschinenseitig: | ZYL |
| Aufnahmeform, maschinenseitig: | 10 |
| Aufnahmeausführung, maschinenseitig: | 2 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 500 |
| Aufnahmedurchmesser, maschinenseitig: | 12,7 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse: | h5 |
| Anzahl wirksamer Schneiden, umfangseitig: | 4 |
| Schaftlänge: | 0 mm |
| Anzahl wirksamer Schneiden, stirnseitig: | 4 |
| Drallrichtung: | R |
| Normbezeichnung des Schneidstoffes, Hauptanwendung: | - |
| Drallwinkel: | 50 ° |
| Drehzahl, max.: | 80000 1/min |
| Schneidstoffbezeichnung des Herstellers: | WK40TF |
| Beschichtung / Oberfläche: | TiAlN |
| Rückspanwinkel: | 13,5 ° |
| Eintauchwinkel, max.: | 6 ° |
| Schneidrichtung: | R |
| Seitenspanwinkel: | 10,5 ° |
| Identifizierende Bestellnummer: | MC326.11.1W4D203-WK40TF |
| Kühlschmierstoff-Eintritt: | 0 |
| Firmenkennung: | W |
| Kühlschmierstoff-Austritt: | 0 |
| Normnummer Sachmerkmal: | DIN4000-82 |
| Werkzeugausführung: | H |
| Formbuchstabe Normnummer: | WE |
| Datenträger: | 0 |
| Bearbeitungsverfahren: | FPL |
