VHM-Eck-/Nutfräser MC326.4.76A4LC-WK40TF
VHM-Eck-/Nutfräser MC326.4.76A4LC-WK40TF
Produktnummer:
WAL4042446251505
VHM-Eck-/Nutfräser MC326.4.76A4LC-WK40TF
EAN-Nr.:
4042446251505
Zur Produktbeschreibung
Produktinformationen "VHM-Eck-/Nutfräser MC326.4.76A4LC-WK40TF"

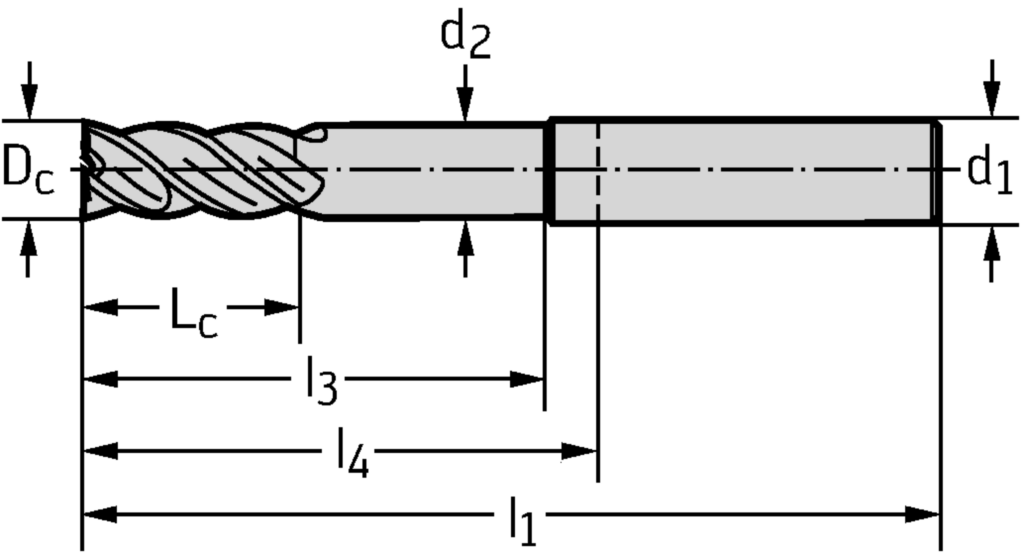

VHM-Eck-/Nutfräser MC326 • Supreme • Zylinderschaft • inch • Drallwinkel 50° • Lange Reichweite • Typ N 50 • Zentrumsschneidfähigkeit • WK40TF • Dc=4,76mm • Z=3
Eigenschaften
| Schneidendurchmesser 1 (Nenndurchmesser): | 4,763 mm |
|---|---|
| Schneidenlänge, max.: | 15,875 mm |
| Funktionslänge: | 76,2 mm |
| Bildkennung: | 2 |
| Kraglänge: | 40,2 mm |
| Nachschleifrestmenge: | 76,2 mm |
| Halsdurchmesser: | 4,52 mm |
| Aufnahmetyp, maschinenseitig: | ZYL |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse: | h5 |
| Aufnahmeform, maschinenseitig: | 1 |
| Masse (Gewicht): | 0,025 kg |
| Aufnahmeausführung, maschinenseitig: | 2 |
| Nutzlänge: | 28,575 mm |
| Aufnahmeart, maschinenseitig: | 5 |
| Kopflänge: | 40,2 mm |
| Aufnahmegröße, maschinenseitig: | 250 |
| Schaftlänge: | 0 mm |
| Aufnahmedurchmesser, maschinenseitig: | 6,35 mm |
| Werkzeugausführung: | H |
| Anzahl wirksamer Schneiden, umfangseitig: | 3 |
| Anzahl wirksamer Schneiden, stirnseitig: | 3 |
| Drehzahl, max.: | 80000 1/min |
| Normbezeichnung des Schneidstoffes, Hauptanwendung: | - |
| Schneidrichtung: | R |
| Schneidstoffbezeichnung des Herstellers: | WK40TF |
| Beschichtung / Oberfläche: | TiAlN |
| Drallrichtung: | R |
| Rückspanwinkel: | 13,5 ° |
| Drallwinkel: | 50 ° |
| Eintauchwinkel, max.: | 20 ° |
| Kühlschmierstoff-Eintritt: | 0 |
| Kühlschmierstoff-Austritt: | 0 |
| Normnummer: | LONG |
| Seitenspanwinkel: | 10,5 ° |
| Identifizierende Bestellnummer: | MC326.4.76A4LC-WK40TF |
| Firmenkennung: | W |
| Eckenfasenbreite: | 0,1 mm |
| Eckenfasenwinkel: | 45 ° |
| Normnummer Sachmerkmal: | DIN4000-82 |
| Bearbeitungsverfahren: | FPL |
| Datenträger: | 0 |
| Halslänge: | 28,536 |
