Produktinformationen "VHM-Eckfräser H7073417-16X50-3"

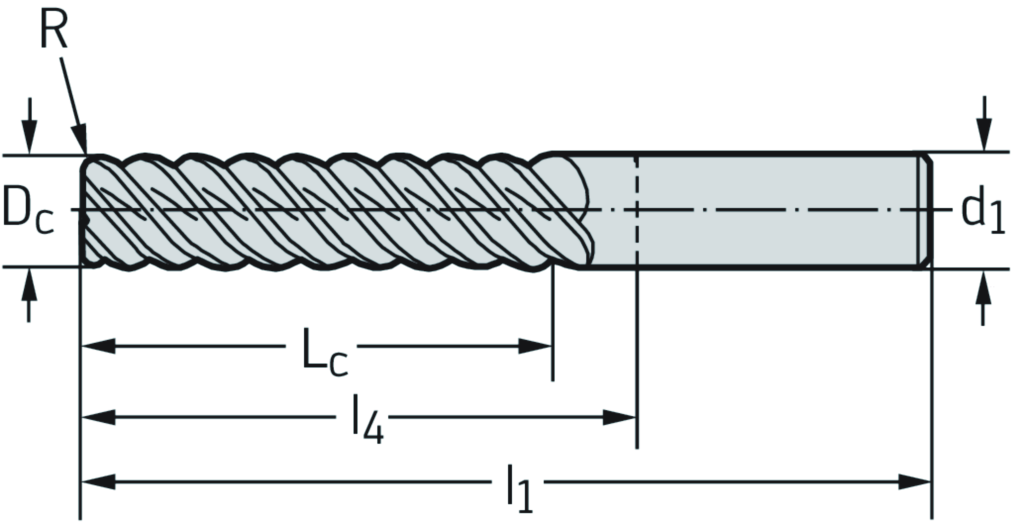

VHM-Eckfräser H7073417 • Protostar® Ti • Schaft DIN 6535 HA • metrisch • Drallwinkel 45° • Typ Ti 45 extra lang • Zentrumsschneidfähigkeit • ACN • Dc=16mm • R=3mm • Z=4
Eigenschaften
| Schneidendurchmesser 1 (Nenndurchmesser): | 16 mm |
|---|---|
| Kraglänge: | 67 mm |
| Nutzlänge: | 50 mm |
| Schneidenlänge, max.: | 50 mm |
| Kopflänge: | 67 mm |
| Nachschleifrestmenge: | 115 mm |
| Bildkennung: | 2 |
| Normnummer: | PWZ-NORM XL |
| Eckenradius: | 3 mm |
| Funktionslänge: | 115 mm |
| Halslänge: | 50 |
| Masse (Gewicht): | 0,289 kg |
| Aufnahmetyp, maschinenseitig: | ZYL |
| Aufnahmeform, maschinenseitig: | 1 |
| Aufnahmeausführung, maschinenseitig: | 0 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 160 |
| Aufnahmedurchmesser, maschinenseitig: | 16 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse: | h6 |
| Anzahl wirksamer Schneiden, umfangseitig: | 4 |
| Schaftlänge: | 48 mm |
| Anzahl wirksamer Schneiden, stirnseitig: | 4 |
| Drallrichtung: | R |
| Normbezeichnung des Schneidstoffes, Hauptanwendung: | - |
| Drallwinkel: | 45 ° |
| Drehzahl, max.: | 80000 1/min |
| Schneidstoffbezeichnung des Herstellers: | ACN |
| Beschichtung / Oberfläche: | Al2O3 |
| Rückspanwinkel: | 13,5 ° |
| Eintauchwinkel, max.: | 6 ° |
| Schneidrichtung: | R |
| Seitenspanwinkel: | 10,5 ° |
| Identifizierende Bestellnummer: | H7073417-16X50-3 |
| Kühlschmierstoff-Eintritt: | 0 |
| Firmenkennung: | W |
| Kühlschmierstoff-Austritt: | 0 |
| Normnummer Sachmerkmal: | DIN4000-82 |
| Werkzeugausführung: | H |
| Formbuchstabe Normnummer: | HA |
| Datenträger: | 0 |
| Bearbeitungsverfahren: | FPL |
