VHM-Eckfräser MC128.19.1A8D076-WJ30TF
VHM-Eckfräser MC128.19.1A8D076-WJ30TF
Produktnummer:
WAL4042446307509
VHM-Eckfräser MC128.19.1A8D076-WJ30TF
EAN-Nr.:
4042446307509
Zur Produktbeschreibung
Produktinformationen "VHM-Eckfräser MC128.19.1A8D076-WJ30TF"

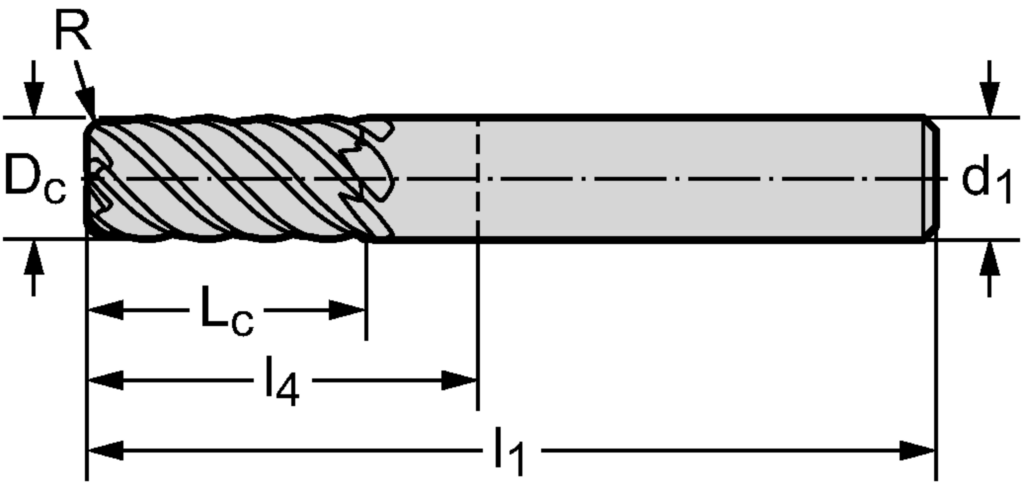

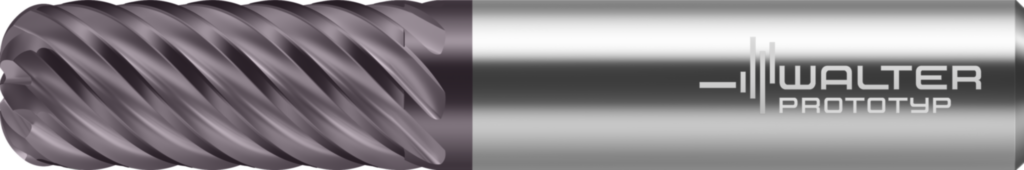

VHM-Eckfräser MC128 • Advance • Zylinderschaft • inch • Drallwinkel 50° • Typ N 50 • WJ30TF • Dc=19,05mm • R=0,76mm • Z=8
Eigenschaften
| Schneidendurchmesser 1 (Nenndurchmesser): | 19,05 mm |
|---|---|
| Schneidenlänge, max.: | 44,45 mm |
| Funktionslänge: | 101,6 mm |
| Bildkennung: | 1 |
| Kraglänge: | 62,7 mm |
| Nachschleifrestmenge: | 114,3 mm |
| Eckenradius: | 0,762 mm |
| Aufnahmetyp, maschinenseitig: | ZYL |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse: | h6 |
| Aufnahmeform, maschinenseitig: | 1 |
| Masse (Gewicht): | 0,451 kg |
| Aufnahmeausführung, maschinenseitig: | 2 |
| Nutzlänge: | 38,1 mm |
| Aufnahmeart, maschinenseitig: | 5 |
| Kopflänge: | 62,7 mm |
| Aufnahmegröße, maschinenseitig: | 750 |
| Schaftlänge: | 51,6 mm |
| Aufnahmedurchmesser, maschinenseitig: | 19,05 mm |
| Werkzeugausführung: | H |
| Anzahl wirksamer Schneiden, umfangseitig: | 8 |
| Anzahl wirksamer Schneiden, stirnseitig: | 8 |
| Drehzahl, max.: | 80000 1/min |
| Normbezeichnung des Schneidstoffes, Hauptanwendung: | - |
| Schneidrichtung: | R |
| Schneidstoffbezeichnung des Herstellers: | WJ30TF |
| Beschichtung / Oberfläche: | TiAlN |
| Drallrichtung: | R |
| Rückspanwinkel: | 13,5 ° |
| Drallwinkel: | 50 ° |
| Eintauchwinkel, max.: | 4 ° |
| Kühlschmierstoff-Eintritt: | 0 |
| Kühlschmierstoff-Austritt: | 0 |
| Normnummer: | STANDARD |
| Seitenspanwinkel: | 10,5 ° |
| Identifizierende Bestellnummer: | MC128.19.1A8D076-WJ30TF |
| Firmenkennung: | W |
| Normnummer Sachmerkmal: | DIN4000-82 |
| Bearbeitungsverfahren: | FPL |
| Datenträger: | 0 |
| Halslänge: | 38,1 |
