Produktinformationen "VHM-Gewindefräser H5336016-UNJF7/16"

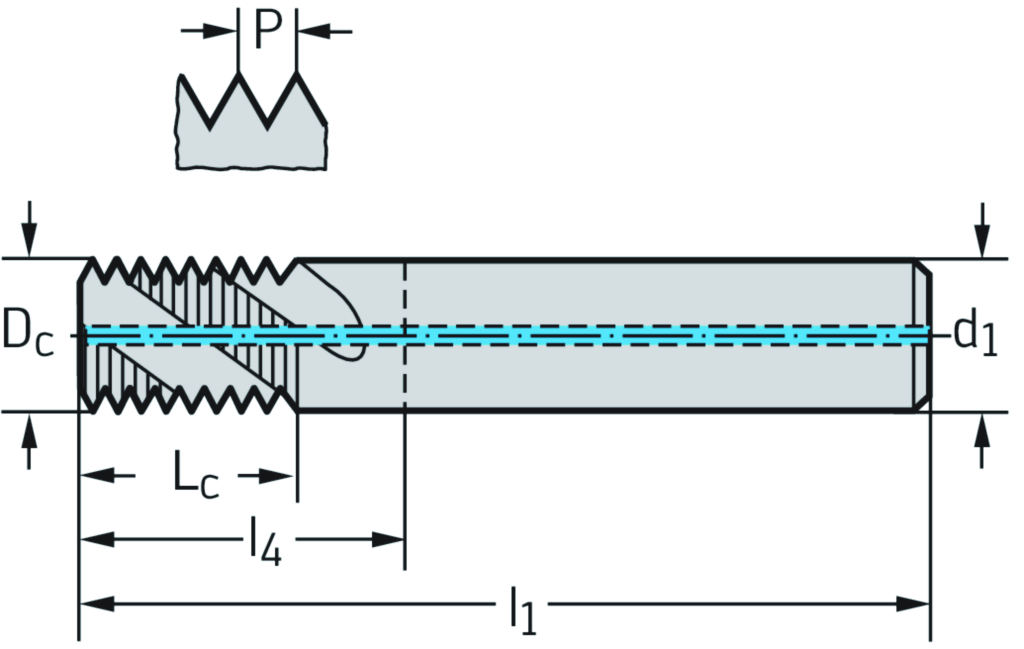

VHM-Gewindefräser • TMG Ni • NJ60 • TICN • ≤1,5xD • Schaft DIN 6535 HA • Kühlschmierstoffaustritt: axialer konzentrischer Austritt • Gangzahl je Inch=20 • Dc=9,2mm
Eigenschaften
| Schneidendurchmesser 2: | 9,2 mm |
|---|---|
| Schneidenlänge, max.: | 17,78 mm |
| Funktionslänge: | 72 mm |
| Bildkennung: | 10 |
| Kraglänge: | 26 mm |
| Gangzahl je Inch: | 20 |
| Nachschleifrestmenge: | 72 mm |
| Aufnahmetyp, maschinenseitig: | ZYL |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse: | h6 |
| Aufnahmeform, maschinenseitig: | 1 |
| Masse (Gewicht): | 0,072 kg |
| Aufnahmeausführung, maschinenseitig: | 1 |
| Nutzlänge: | 17,78 mm |
| Aufnahmeart, maschinenseitig: | 5 |
| Kopflänge: | 26 mm |
| Aufnahmegröße, maschinenseitig: | 100 |
| Schaftlänge: | 40 mm |
| Aufnahmedurchmesser, maschinenseitig: | 10 mm |
| Werkzeugausführung: | H |
| Anzahl wirksamer Schneiden, umfangseitig: | 4 |
| ISO Fräsertyp: | T |
| Drehzahl, max.: | 80000 1/min |
| Normbezeichnung des Schneidstoffes, Hauptanwendung: | - |
| Thread diameter nominal: | 9,2 |
| Schneidrichtung: | R |
| Schneidstoffbezeichnung des Herstellers: | TICN |
| Thread diameter size maximum: | 9,2 |
| Beschichtung / Oberfläche: | TiCN |
| Drallrichtung: | R |
| Drallwinkel: | 27 ° |
| Gewindeart: | NJ |
| Kühlschmierstoff-Eintritt: | 1 |
| Kühlschmierstoff-Austritt: | 1 |
| Normnummer: | - |
| Seitenspanwinkel: | 7,5 ° |
| Identifizierende Bestellnummer: | H5336016-UNJF7/16 |
| Firmenkennung: | W |
| Formbuchstabe Normnummer: | HA |
| Normnummer Sachmerkmal: | DIN4000-82 |
| Bearbeitungsverfahren: | FSC |
| Datenträger: | 0 |
