VHM-Maschinen-Gewindebohrer 8331106-UNF3/8
VHM-Maschinen-Gewindebohrer 8331106-UNF3/8
Produktnummer:
WAL4042446123277
VHM-Maschinen-Gewindebohrer 8331106-UNF3/8
EAN-Nr.:
4042446123277
Zur Produktbeschreibung
Produktinformationen "VHM-Maschinen-Gewindebohrer 8331106-UNF3/8"
VHM-Maschinen-Gewindebohrer • Paradur® HS • kurzer Anschnitt • ≤3xD • UNF/2B • ~DIN 2184-1 • gerade Nut 0° • geeignet für Grundloch • geeignet für Durchgangsbohrung • TICN • UNF 3/8-24 • P=24

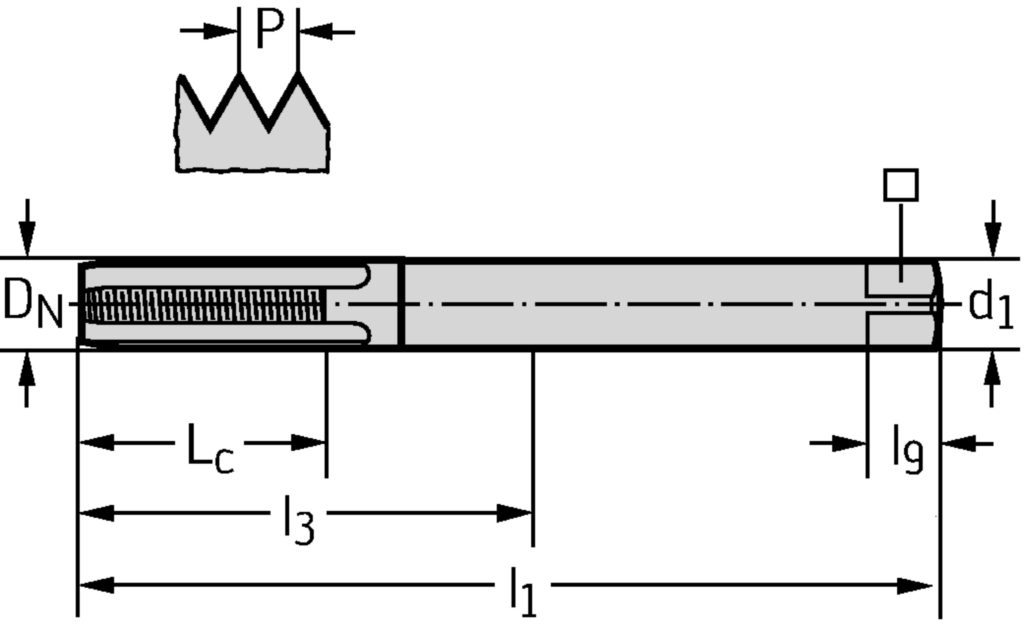

Eigenschaften
| Gewindenenndurchmesser, metrisch: | 9,525 mm |
|---|---|
| Gewindebezeichnung, außen: | UNF 3/8-24 |
| Gewindenenndurchmesser, Inch: | 0,375 inch |
| Gewinde-Nenndurchmesser (als Bruchwert): | 3/8 inch |
| Bildkennung: | 2 |
| Gewindetoleranzklasse: | 2B |
| Kraglänge: | 64,02 mm |
| Anschnittdurchmesser: | 8,41 mm |
| Anschnittlänge: | 2,97 mm |
| Gangzahl je Inch: | 24 |
| Nachschleifrestmenge: | 92,02 mm |
| Aufnahmetyp, maschinenseitig: | ZYL |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse: | h6 |
| Aufnahmeform, maschinenseitig: | 21 |
| Masse (Gewicht): | 0,086 kg |
| Aufnahmeausführung, maschinenseitig: | 0 |
| Nutzlänge: | 30 mm |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 100 |
| Anzahl Schneiden: | 3 |
| Schaftlänge: | 30 mm |
| Aufnahmedurchmesser, maschinenseitig: | 10 mm |
| Werkzeugausführung: | H |
| Normbezeichnung des Schneidstoffes, Hauptanwendung: | - |
| Gewindelänge: | 30 mm |
| Schneidrichtung: | R |
| Schneidstoffbezeichnung des Herstellers: | TICN |
| Beschichtung / Oberfläche: | TiCN |
| Drallrichtung: | N |
| Drallwinkel: | 0 ° |
| Gewindeart: | UNF |
| Kühlschmierstoff-Eintritt: | 0 |
| Kühlschmierstoff-Austritt: | 0 |
| Normnummer: | ~DIN 2184-1 |
| Werkzeugart: | 1 |
| Anschnittform: | C |
| Identifizierende Bestellnummer: | 8331106-UNF3/8 |
| Firmenkennung: | W |
| Normnummer Sachmerkmal: | DIN4000-80 |
| Bearbeitungsverfahren: | EGI |
| Datenträger: | 0 |
