VHM-Maschinen-Gewindeformer TC470-M3-C0-WG20EL
VHM-Maschinen-Gewindeformer TC470-M3-C0-WG20EL
Produktnummer:
WAL4042446302511
VHM-Maschinen-Gewindeformer TC470-M3-C0-WG20EL
EAN-Nr.:
4042446302511
Zur Produktbeschreibung
Produktinformationen "VHM-Maschinen-Gewindeformer TC470-M3-C0-WG20EL"

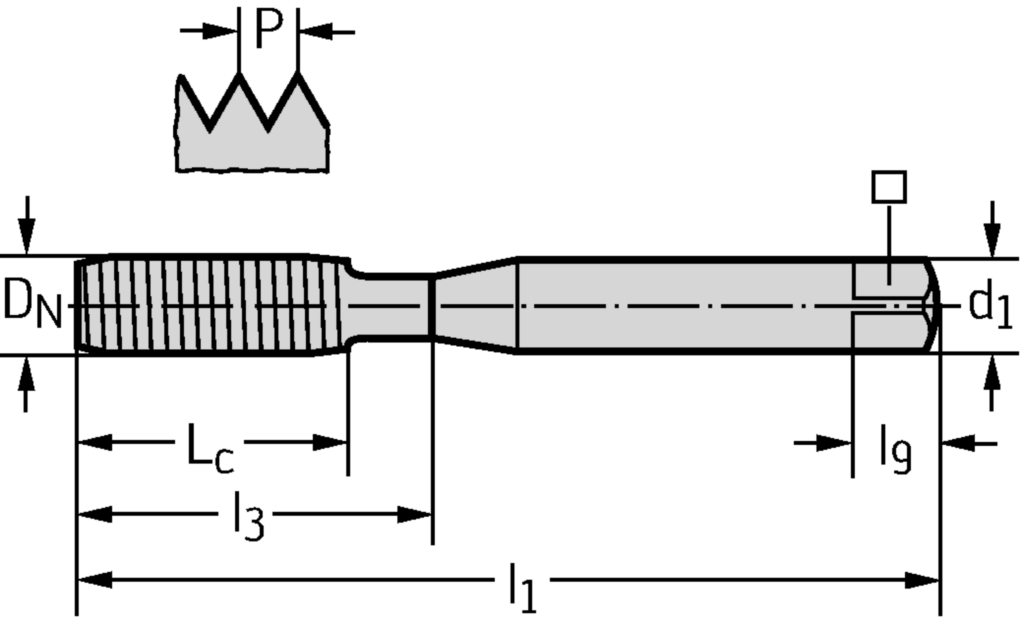

VHM-Maschinen-Gewindeformer TC470 • Supreme • kurzer Anschnitt • ≤3xD • M/6HX • DIN 2174° • geeignet für Grundloch • geeignet für Durchgangsbohrung • WG20EL • M 3 • P=0,5mm
Eigenschaften
| Gewindeart: | M |
|---|---|
| Gewindenenndurchmesser, metrisch: | 3 mm |
| Gewindebezeichnung, außen: | M 3 |
| Gewindesteigung: | 0,5 mm |
| Bildkennung: | 4 |
| Gewindetoleranzklasse: | 6HX |
| Kraglänge: | 38,15 mm |
| Anschnittdurchmesser: | 2,79 mm |
| Anschnittlänge: | 1,5 mm |
| Nachschleifrestmenge: | 59,15 mm |
| Halsdurchmesser: | 3,16 mm |
| Aufnahmetyp, maschinenseitig: | ZYL |
| Gewindelänge: | 10 mm |
| Nutzlänge: | 10 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse: | h6 |
| Aufnahmeform, maschinenseitig: | 21 |
| Masse (Gewicht): | 0,009 kg |
| Aufnahmeausführung, maschinenseitig: | 0 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 35 |
| Anzahl Schneiden: | 4 |
| Schaftlänge: | 21 mm |
| Aufnahmedurchmesser, maschinenseitig: | 3,5 mm |
| Werkzeugausführung: | H |
| Normbezeichnung des Schneidstoffes, Hauptanwendung: | - |
| Schneidrichtung: | R |
| Schneidstoffbezeichnung des Herstellers: | WG20EL |
| Beschichtung / Oberfläche: | AlCrN |
| Kühlschmierstoff-Eintritt: | 0 |
| Kühlschmierstoff-Austritt: | 0 |
| Normnummer: | DIN 2174 |
| Werkzeugart: | 4 |
| Anschnittform: | C |
| Identifizierende Bestellnummer: | TC470-M3-C0-WG20EL |
| Firmenkennung: | W |
| Normnummer Sachmerkmal: | DIN4000-80 |
| Bearbeitungsverfahren: | EGI |
| Datenträger: | 0 |
