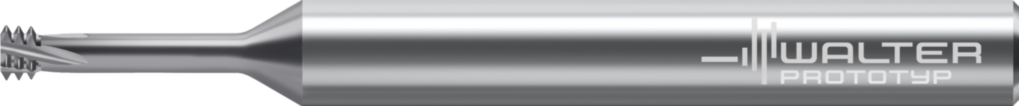

VHM-Orbitalgewindefräser TC630-UNJC10-A1F-WB10RA
VHM-Orbitalgewindefräser TC630-UNJC10-A1F-WB10RA
Produktnummer:
WAL4063465861384
VHM-Orbitalgewindefräser TC630-UNJC10-A1F-WB10RA
EAN-Nr.:
4063465861384
Zur Produktbeschreibung
Produktinformationen "VHM-Orbitalgewindefräser TC630-UNJC10-A1F-WB10RA"
VHM-Orbitalgewindefräser TC630 • Supreme • NJ60 • WB10RA • ≤3xD • Schaft DIN 6535 HA • Kühlschmierstoffaustritt: axialer konzentrischer Austritt • Gangzahl je Inch=24 • Dc=3,5mm
Eigenschaften
| Kraglänge: | 21 mm |
|---|---|
| Nutzlänge: | 15,007 mm |
| Schneidendurchmesser 2: | 3,55 mm |
| Schneidenlänge, max.: | 3,175 mm |
| Nachschleifrestmenge: | 57 mm |
| Bildkennung: | 10 |
| Gangzahl je Inch: | 24 |
| Normnummer: | PWZ-NORM |
| Funktionslänge: | 57 mm |
| Halsdurchmesser: | 2,27 mm |
| Masse (Gewicht): | 0,021 kg |
| Aufnahmetyp, maschinenseitig: | ZYL |
| Aufnahmeform, maschinenseitig: | 1 |
| Aufnahmeausführung, maschinenseitig: | 1 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 60 |
| Aufnahmedurchmesser, maschinenseitig: | 6 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse: | h6 |
| Anzahl wirksamer Schneiden, umfangseitig: | 4 |
| ISO Fräsertyp: | T |
| Schaftlänge: | 36 mm |
| Gewindeart: | NJ |
| Drallrichtung: | R |
| Normbezeichnung des Schneidstoffes, Hauptanwendung: | - |
| Drallwinkel: | 15 ° |
| Drehzahl, max.: | 287296 1/min |
| Schneidstoffbezeichnung des Herstellers: | WB10RA |
| Beschichtung / Oberfläche: | TiAlN + TiAl |
| Schneidrichtung: | R |
| Seitenspanwinkel: | 7,5 ° |
| Identifizierende Bestellnummer: | TC630-UNJC10-A1F-WB10RA |
| Kühlschmierstoff-Eintritt: | 1 |
| Firmenkennung: | W |
| Kühlschmierstoff-Austritt: | 1 |
| Normnummer Sachmerkmal: | DIN4000-82 |
| Werkzeugausführung: | H |
| Formbuchstabe Normnummer: | HA |
| Datenträger: | 0 |
| Bearbeitungsverfahren: | FSB |
