Waagerechtspanner 6830 Gr.5 AMF
Waagerechtspanner 6830 Gr.5 AMF
Produktnummer:
4217440035
Waagerechtspanner 6830 Gr.5 AMF
EAN-Nr.:
4020772093051
Zur Produktbeschreibung
Produktinformationen "Waagerechtspanner 6830 Gr.5 AMF"
Waagerechtspanner mit waagerechtem Fuß Typ 6830
Niete aus rostfreiem Stahl
Ab Größe 2 einsatzgehärtete Lagerbuchsen
Lagerstellen gefettet
Offener Haltearm
Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff
Verzinkt, passiviert Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.

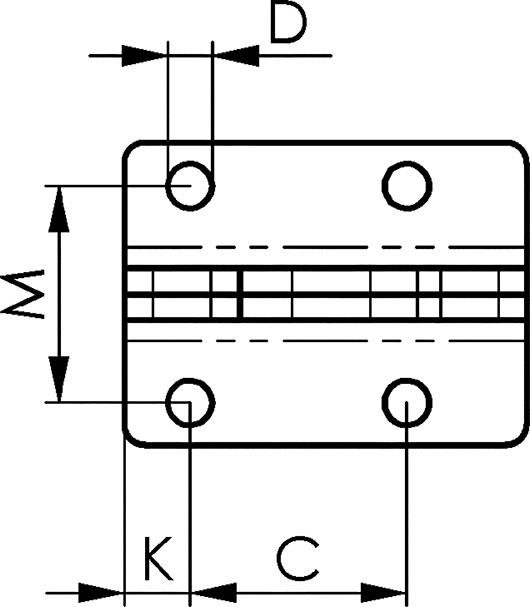

Maßtabelle: A 10,0 mm B 123,0 mm C 41,5 mm D 8,5 mm D1 mm E 78,0 mm F 16,0 mm H 46,0 mm H1 73,0 mm H2 128 mm HW min. 1,7 mm HW max. 25,0 mm I 25,0 mm K 12,5 mm L mm L1 321 mm M 41,5 mm M1 mm N 58,0 mm P 77,0 mm 90° * Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden.
Verzinkt, passiviert Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.
Maßtabelle: A 10,0 mm B 123,0 mm C 41,5 mm D 8,5 mm D1 mm E 78,0 mm F 16,0 mm H 46,0 mm H1 73,0 mm H2 128 mm HW min. 1,7 mm HW max. 25,0 mm I 25,0 mm K 12,5 mm L mm L1 321 mm M 41,5 mm M1 mm N 58,0 mm P 77,0 mm 90° * Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden.
Eigenschaften
| Gesamtlänge: | 338 mm |
|---|---|
| Größe: | 5 |
| Spannkraft F1: | 3 kN |
| Spannkraft F2: | 5 kN |
| Spannhöhe: | 71 mm |
| Andrückschraube: | M8 x 65 |
| Marke: | AMF |
