Wechselkopf – Schraubenspannung Q32-SVUBL-22032-16
Wechselkopf – Schraubenspannung Q32-SVUBL-22032-16
Produktnummer:
WAL0560345914
Wechselkopf – Schraubenspannung Q32-SVUBL-22032-16
Produktinformationen "Wechselkopf – Schraubenspannung Q32-SVUBL-22032-16"

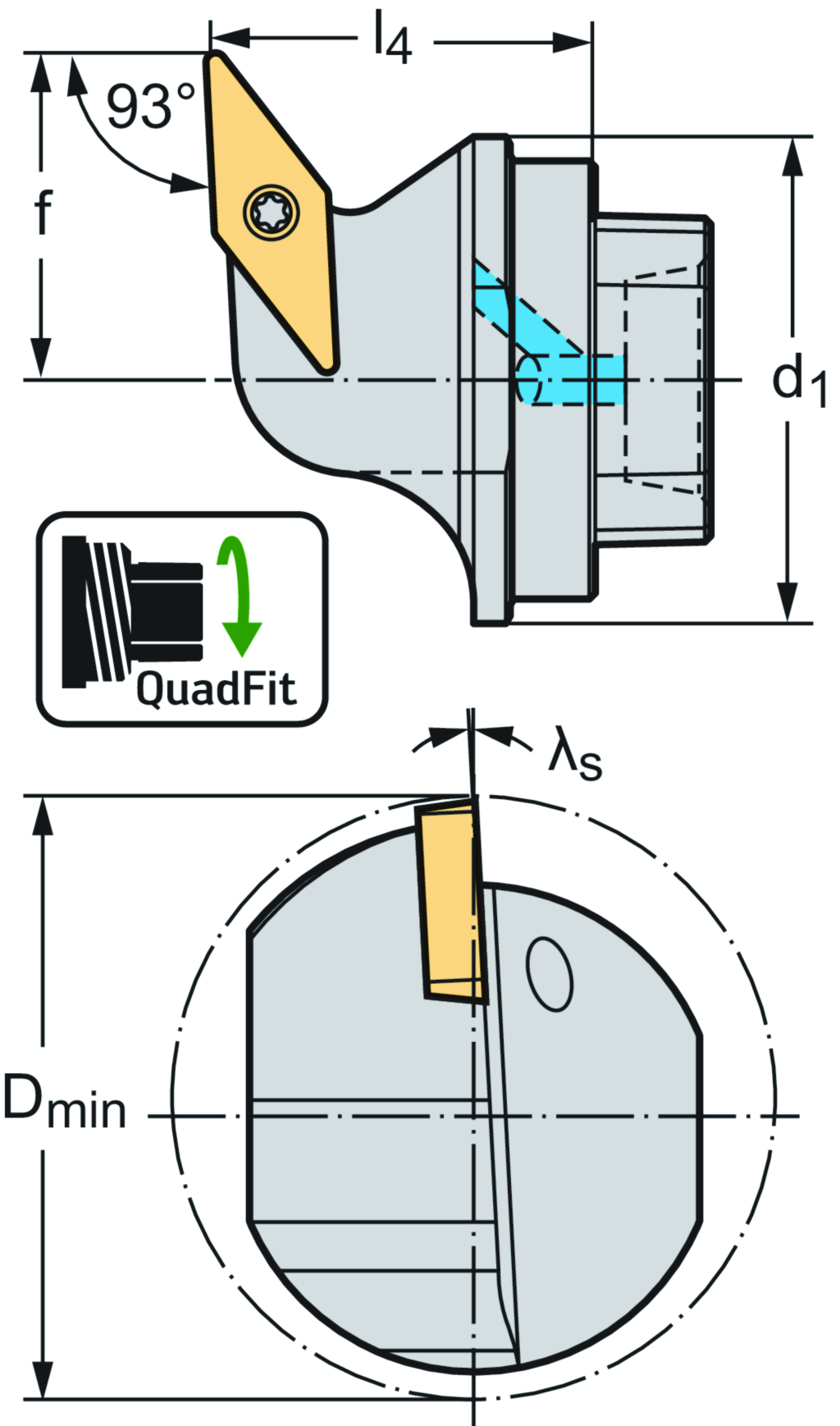

Wechselkopf – Schraubenspannung Q...-SVUB • Walter Turn • metrisch • QuadFit • links • rhombische Platte • VB .. 1604 ..
Eigenschaften
| Eckenwinkel Schneidplatte: | 35 ° |
|---|---|
| Funktionsbreite: | 22 mm |
| Funktionslänge: | 32 mm |
| Schneidkantenlänge: | 16,5 mm |
| Funktionshöhe: | 0 mm |
| Bildkennung: | 10 |
| Bohrungsdurchmesser min.: | 40 mm |
| Kraglänge: | 38,5 mm |
| Nachschleifrestmenge: | 38,5 mm |
| Aufnahmetyp, maschinenseitig: | SGL |
| Aufnahmeform, maschinenseitig: | 1 |
| Masse (Gewicht): | 0,106 kg |
| Aufnahmeausführung, maschinenseitig: | 9 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 320 |
| Einstellwinkel: | 93 ° |
| Art des Einstellwinkels: | B |
| Orthogonalspanwinkel: | 0 ° |
| Neigungswinkel: | -3 ° |
| Schneidrichtung: | L |
| Befestigungsart Schneidplatte: | S |
| Halterform: | G |
| Kühlschmierstoff-Eintritt: | 1 |
| Kühlschmierstoff-Austritt: | 1 |
| Normnummer: | - |
| Identifizierende Bestellnummer: | Q32-SVUBL-22032-16 |
| Firmenkennung: | W |
| Normnummer Sachmerkmal: | DIN4000-90 |
| Bearbeitungsverfahren: | DFI |
| Bezeichnung Schneidplatte: | VBMT 16 04 08 |
| Datenträger: | 0 |
