Wechselplatten-Bohrer D4140.10-22.00F26-F
Produktinformationen "Wechselplatten-Bohrer D4140.10-22.00F26-F"

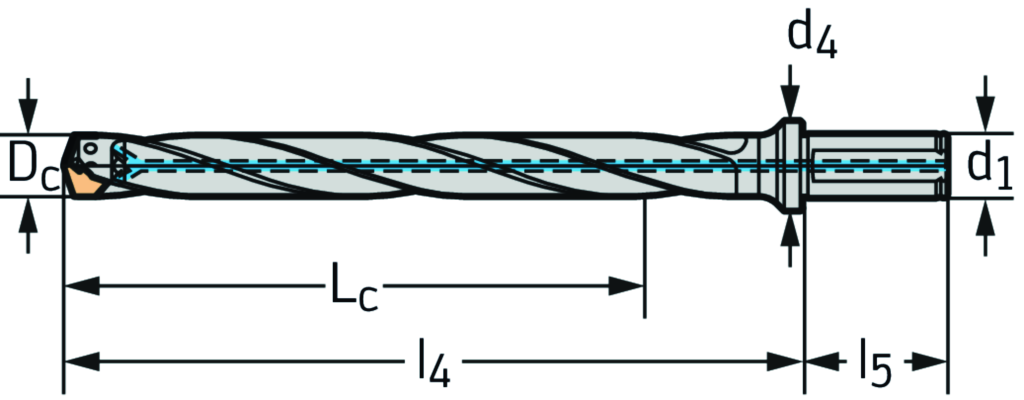

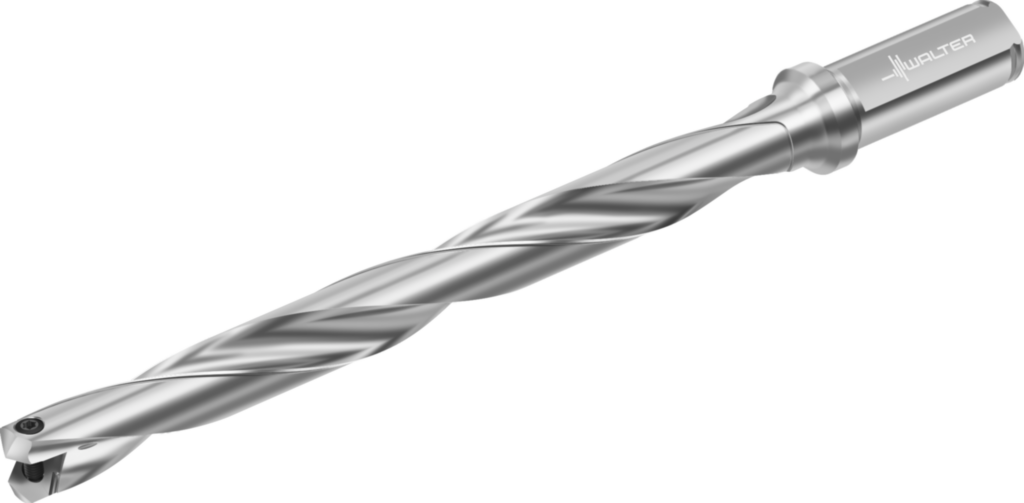

Wechselplatten-Bohrer D4140 • Drion·tec™ • Zylinderschaft mit Fläche • inch • 10xD • Spitzenwinkel 140° • Z=2 • Dc=22mm
Eigenschaften
| Schneidendurchmesser (min.), erste Stufe: | 22 mm |
|---|---|
| Schneidendurchmesser (max.), erste Stufe: | 22 mm |
| Funktionslänge: | 259 mm |
| Bildkennung: | 10 |
| Kraglänge: | 263 mm |
| Nachschleifrestmenge: | 320,9 mm |
| Aufnahmetyp, maschinenseitig: | ZYL |
| Nutzlänge: | 220 mm |
| Spannutenlänge: | 242 mm |
| Abstand Schneidenecke zu Schneidenspitze: | 4 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse: | h6 |
| Aufnahmeform, maschinenseitig: | 11 |
| Masse (Gewicht): | 0,7 kg |
| Aufnahmeausführung, maschinenseitig: | 3 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 1000 |
| Schaftlänge: | 57,94 mm |
| Aufnahmedurchmesser, maschinenseitig: | 25,4 mm |
| Werkzeugausführung: | S |
| Drehzahl, max.: | 2890 1/min |
| Anzahl wirksamer Schneiden, erste Stufe: | 2 |
| Schneidrichtung: | R |
| Drallrichtung: | R |
| Drallwinkel: | 20 ° |
| Kühlschmierstoff-Eintritt: | 1 |
| Kühlschmierstoff-Austritt: | 1 |
| Normnummer: | - |
| Identifizierende Bestellnummer: | D4140.10-22.00F26-F |
| Winkel, erste Stufe: | 140 ° |
| Befestigungsart Schneidplatte, 1. Stufe: | C |
| Firmenkennung: | W |
| Normnummer Sachmerkmal: | DIN4000-86 |
| Bearbeitungsverfahren: | BVB |
| Datenträger: | 0 |
| Bezeichnung Schneidplatte, Außenschneide, 1. Stufe: | P6001-D22 |
