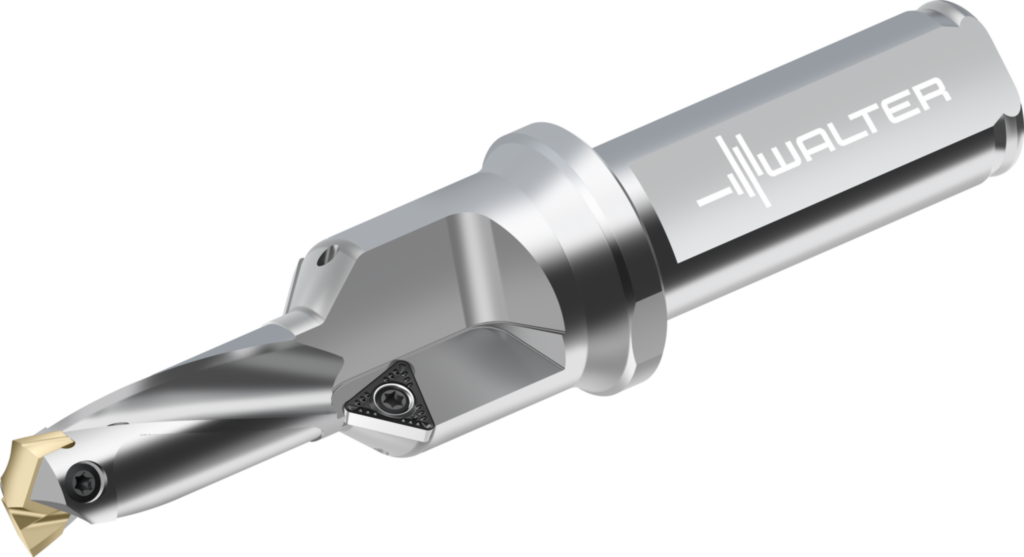

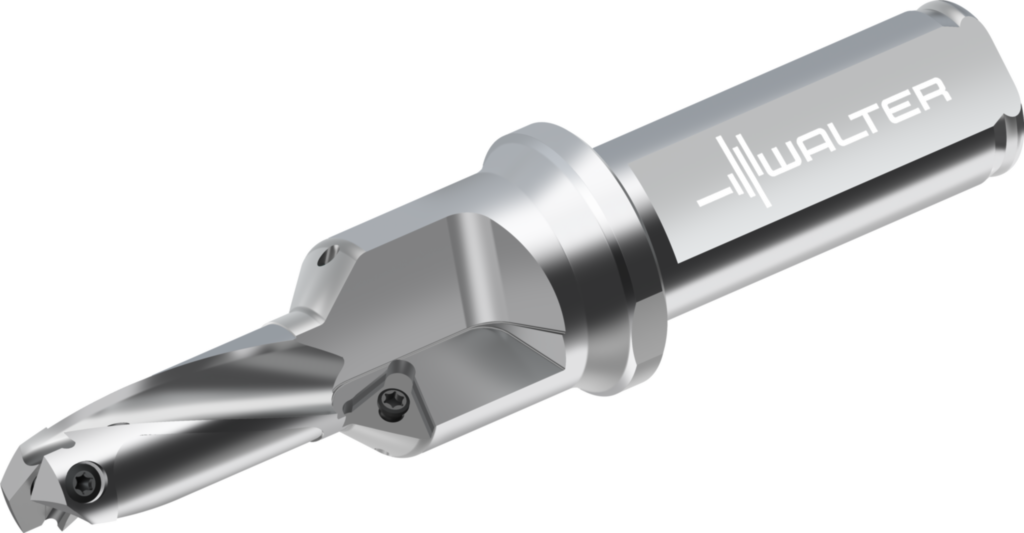

Wechselplatten-Bohrer D4240-02-12.00F20-A
Wechselplatten-Bohrer D4240-02-12.00F20-A
Produktnummer:
WAL0957027766
Wechselplatten-Bohrer D4240-02-12.00F20-A
Produktinformationen "Wechselplatten-Bohrer D4240-02-12.00F20-A"
Wechselplatten-Bohrer D4240 • Zylinderschaft mit Fläche • metrisch • 2,5xD • Spitzenwinkel 140° • Eingeschlossener Stufenwinkel 90° • Z=2 • Dc=23,7mm
Eigenschaften
| Schneidendurchmesser (min.), erste Stufe: | 12 mm |
|---|---|
| Schneidendurchmesser (max.), erste Stufe: | 23,7 mm |
| Schneidendurchmesser (min.) bzw. Durchmesser, letzte Stufe: | 23,7 mm |
| Anzahl der Stufen: | 2 |
| Funktionslänge: | 65,82 mm |
| Stufenlänge, erste Stufe: | 33 mm |
| Bildkennung: | 2 |
| Kraglänge: | 68 mm |
| Nachschleifrestmenge: | 118 mm |
| Aufnahmetyp, maschinenseitig: | ZYL |
| Nutzlänge: | 38,07 mm |
| Spannutenlänge: | 59 mm |
| Abstand Schneidenecke zu Schneidenspitze: | 3,46 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse: | h6 |
| Aufnahmeform, maschinenseitig: | 11 |
| Masse (Gewicht): | 0,222 kg |
| Aufnahmeausführung, maschinenseitig: | 1 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 200 |
| Schaftlänge: | 50 mm |
| Aufnahmedurchmesser, maschinenseitig: | 20 mm |
| Werkzeugausführung: | S |
| Drehzahl, max.: | 21220 1/min |
| Anzahl wirksamer Schneiden, erste Stufe: | 2 |
| Schneidrichtung: | R |
| Anzahl wirksamer Schneiden, letzte Stufe: | 2 |
| Drallrichtung: | R |
| Drallwinkel: | 20 ° |
| Kühlschmierstoff-Eintritt: | 1 |
| Kühlschmierstoff-Austritt: | 3 |
| Normnummer: | - |
| Identifizierende Bestellnummer: | D4240-02-12.00F20-A |
| Winkel, erste Stufe: | 140 ° |
| Befestigungsart Schneidplatte, 1. Stufe: | S |
| Firmenkennung: | W |
| Winkel, letzte Stufe: | 90 ° |
| Normnummer Sachmerkmal: | DIN4000-86 |
| Bearbeitungsverfahren: | BVB |
| Datenträger: | 0 |
| Bezeichnung Schneidplatte, Pos. A: | TCMT 2(1.5)2 |
| Bezeichnung Schlichschneidplatte: | TCMT 11 02 08 |
