Wechselplatten-Bohrer D4240-02-29.00F32-J
Wechselplatten-Bohrer D4240-02-29.00F32-J
Produktnummer:
WAL0957035766
Wechselplatten-Bohrer D4240-02-29.00F32-J
Produktinformationen "Wechselplatten-Bohrer D4240-02-29.00F32-J"

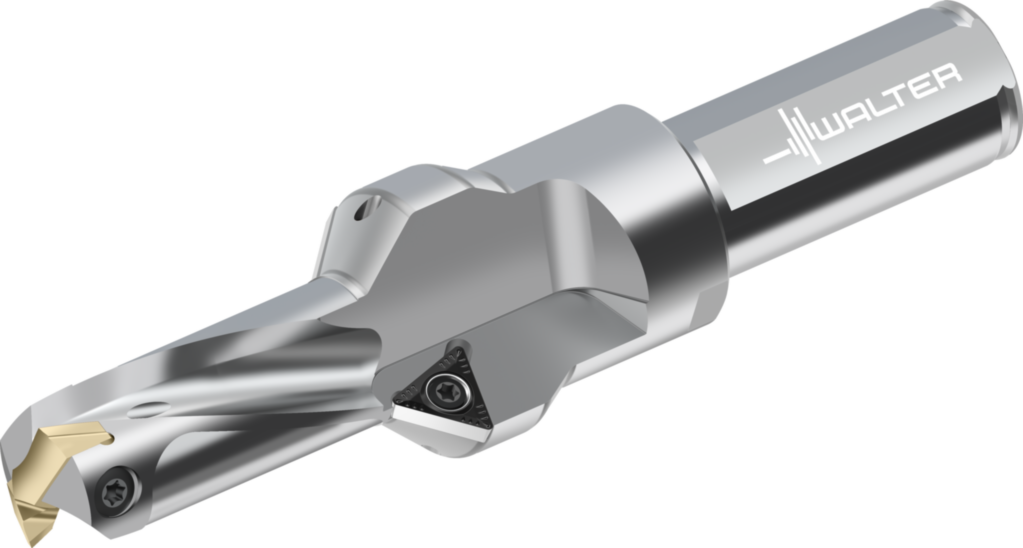

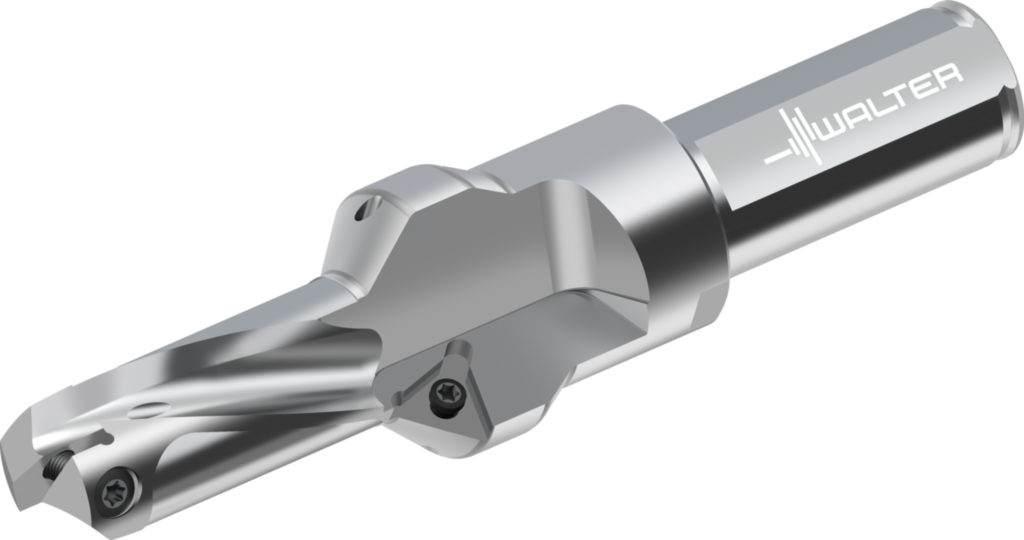

Wechselplatten-Bohrer D4240 • Zylinderschaft mit Fläche • metrisch • 2,5xD • Spitzenwinkel 140° • Eingeschlossener Stufenwinkel 90° • Z=2 • Dc=48,4mm

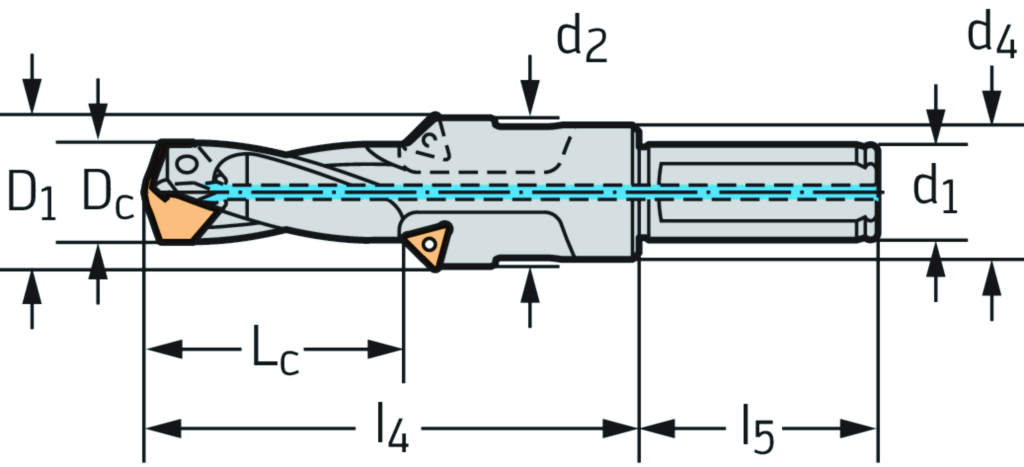

Eigenschaften
| Schneidendurchmesser (min.), erste Stufe: | 29 mm |
|---|---|
| Schneidendurchmesser (max.), erste Stufe: | 48,4 mm |
| Schneidendurchmesser (min.) bzw. Durchmesser, letzte Stufe: | 48,4 mm |
| Anzahl der Stufen: | 2 |
| Funktionslänge: | 132,72 mm |
| Stufenlänge, erste Stufe: | 67 mm |
| Bildkennung: | 2 |
| Kraglänge: | 138 mm |
| Nachschleifrestmenge: | 198 mm |
| Aufnahmetyp, maschinenseitig: | ZYL |
| Spannutenlänge: | 119 mm |
| Abstand Schneidenecke zu Schneidenspitze: | 2,18 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse: | h6 |
| Aufnahmeform, maschinenseitig: | 11 |
| Masse (Gewicht): | 1,079 kg |
| Aufnahmeausführung, maschinenseitig: | 1 |
| Nutzlänge: | 81,84 mm |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 320 |
| Schaftlänge: | 60 mm |
| Aufnahmedurchmesser, maschinenseitig: | 32 mm |
| Werkzeugausführung: | S |
| Drehzahl, max.: | 8780 1/min |
| Anzahl wirksamer Schneiden, erste Stufe: | 2 |
| Schneidrichtung: | R |
| Anzahl wirksamer Schneiden, letzte Stufe: | 2 |
| Drallrichtung: | R |
| Drallwinkel: | 20 ° |
| Kühlschmierstoff-Eintritt: | 1 |
| Kühlschmierstoff-Austritt: | 3 |
| Normnummer: | - |
| Identifizierende Bestellnummer: | D4240-02-29.00F32-J |
| Winkel, erste Stufe: | 140 ° |
| Befestigungsart Schneidplatte, 1. Stufe: | S |
| Firmenkennung: | W |
| Winkel, letzte Stufe: | 90 ° |
| Normnummer Sachmerkmal: | DIN4000-86 |
| Bearbeitungsverfahren: | BVB |
| Datenträger: | 0 |
| Bezeichnung Schneidplatte, Pos. A: | TCMT 3(2.5)2 |
| Bezeichnung Schlichschneidplatte: | TCMT 16 T3 08 |
