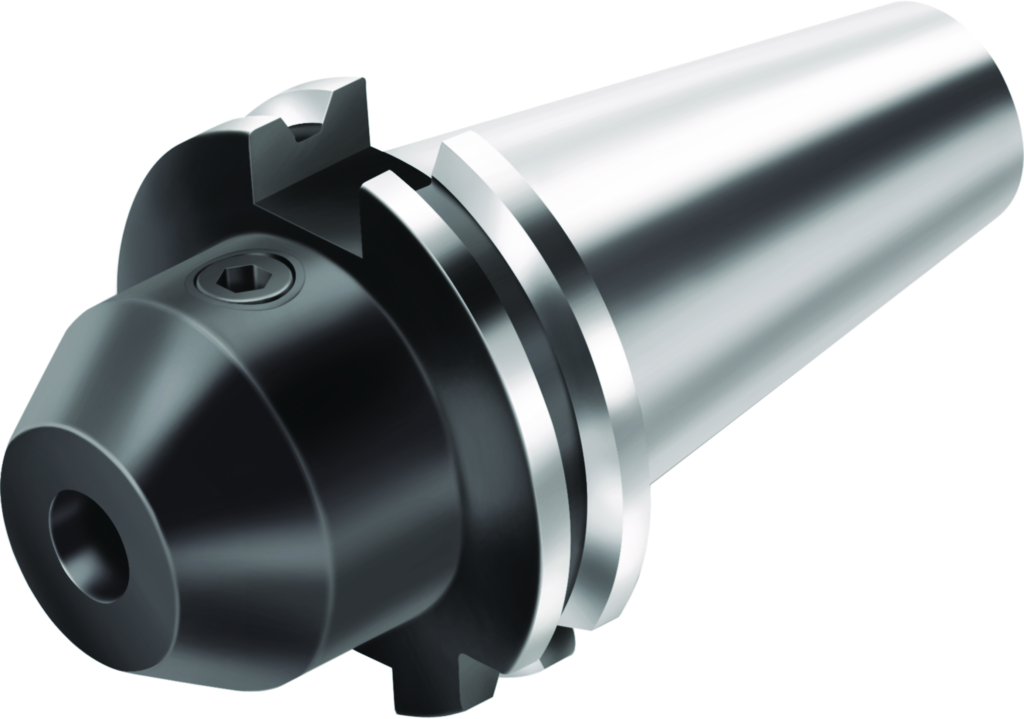

Weldon-Aufnahme DIN 69871 AD/B AK170.S50.063.06
Weldon-Aufnahme DIN 69871 AD/B AK170.S50.063.06
Produktnummer:
WAL0669635851
Weldon-Aufnahme DIN 69871 AD/B AK170.S50.063.06
Produktinformationen "Weldon-Aufnahme DIN 69871 AD/B AK170.S50.063.06"

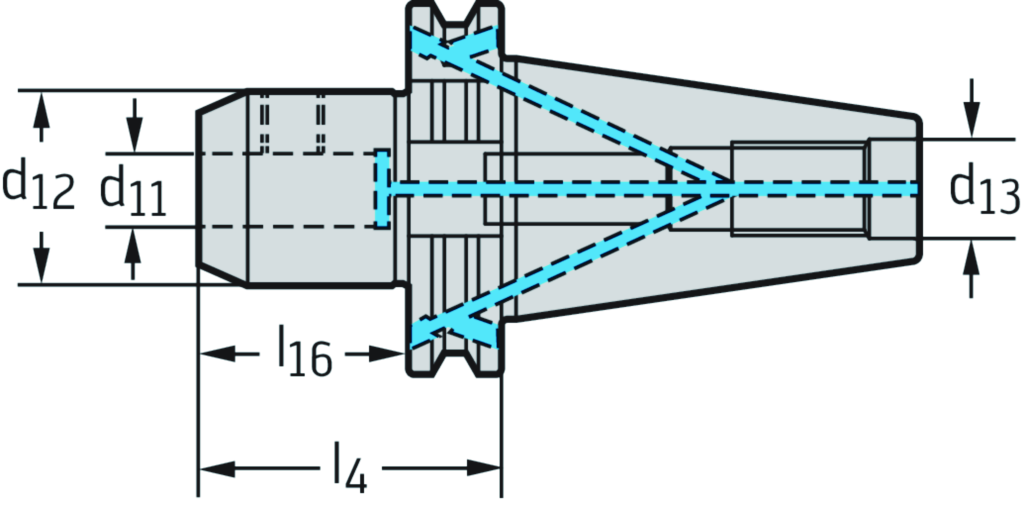

Weldon-Aufnahme DIN 69871 AD/B AK170.S • metrisch • Für Werkzeuge mit Schaft nach DIN 1835 Form B • ISO 7388-1 • d1=50 • d11=6
Eigenschaften
| Bunddurchmesser: | 97,5 mm |
|---|---|
| Körperdurchmesser: | 25 mm |
| Länge Außendurchmesser 1: | 44 mm |
| Außendurchmesser 2: | 97,5 mm |
| Länge 2: | 63 mm |
| Funktionslänge: | 63 mm |
| Kraglänge: | 63 mm |
| Nachschleifrestmenge: | 164,8 mm |
| Aufnahmetyp, maschinenseitig: | SKG |
| Aufnahmeform, maschinenseitig: | 17 |
| Aufnahmegewindenenngröße, maschinenseitig: | M24 |
| Masse (Gewicht): | 2,905 kg |
| Aufnahmeausführung, maschinenseitig: | 9 |
| Aufnahmetyp, werkstückseitig: | ZYL |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmeform, werkstückseitig: | 10 |
| Aufnahmeausführung, werkstückseitig: | 1 |
| Aufnahmegröße, maschinenseitig: | 500 |
| Aufnahmeart, werkstückseitig: | 5 |
| Schaftlänge: | 101,75 mm |
| Aufnahmedurchmesser, maschinenseitig: | 6 mm |
| Aufnahmegröße werkstückseitig: | 60 |
| Drehzahl, max.: | 12000 1/min |
| Anzahl Bohrungen: | 1 |
| Aufnahmedurchmesser, min./Nenn-durchmesser, werkstückseitig: | 6 mm |
| Winkellage, Aufnahme, werkstückseitig: | 0 ° |
| Kühlschmierstoff-Eintritt: | 7 |
| Kühlschmierstoff-Austritt: | 1 |
| Normnummer: | ISO7388-1 |
| Identifizierende Bestellnummer: | AK170.S50.063.06 |
| Firmenkennung: | W |
| Formbuchstabe Normnummer: | AD/ |
| Normnummer Sachmerkmal: | DIN4000-89 |
| Datenträger: | 0 |
