Weldon-Aufnahme MAS-BT JIS B 6339 AK170.BT50.080.16
Weldon-Aufnahme MAS-BT JIS B 6339 AK170.BT50.080.16
Produktnummer:
WAL0669525851
Weldon-Aufnahme MAS-BT JIS B 6339 AK170.BT50.080.16
Produktinformationen "Weldon-Aufnahme MAS-BT JIS B 6339 AK170.BT50.080.16"

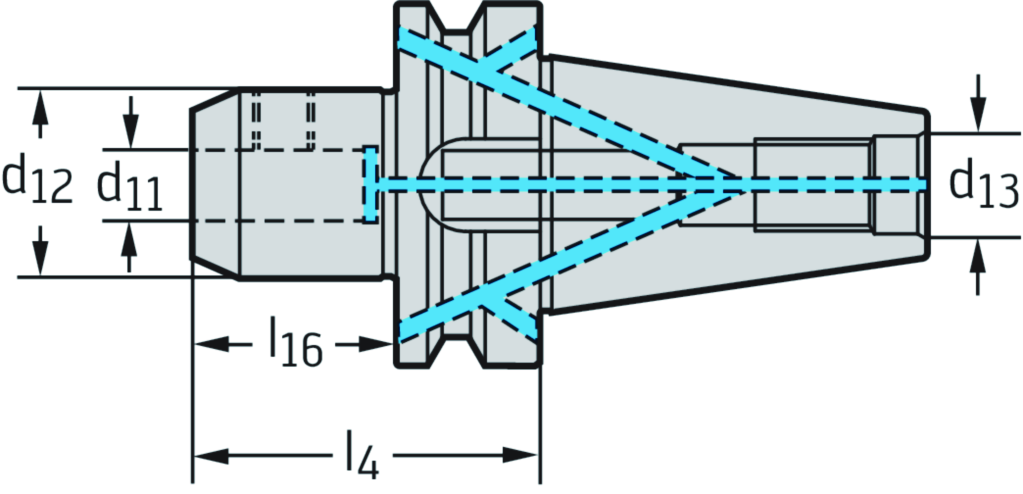

Weldon-Aufnahme MAS-BT JIS B 6339 AK170.BT • metrisch • Für Werkzeuge mit Schaft nach DIN 1835 Form B • ISO 7388-2 • d1=50 • d11=16
Eigenschaften
| Bunddurchmesser: | 100 mm |
|---|---|
| Körperdurchmesser: | 48 mm |
| Länge Außendurchmesser 1: | 42 mm |
| Außendurchmesser 2: | 100 mm |
| Länge 2: | 80 mm |
| Funktionslänge: | 80 mm |
| Kraglänge: | 80 mm |
| Nachschleifrestmenge: | 181,8 mm |
| Aufnahmetyp, maschinenseitig: | SKG |
| Aufnahmeform, maschinenseitig: | 51 |
| Aufnahmegewindenenngröße, maschinenseitig: | M24 |
| Masse (Gewicht): | 4,236 kg |
| Aufnahmeausführung, maschinenseitig: | 9 |
| Aufnahmetyp, werkstückseitig: | ZYL |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmeform, werkstückseitig: | 10 |
| Aufnahmeausführung, werkstückseitig: | 1 |
| Aufnahmegröße, maschinenseitig: | 500 |
| Aufnahmeart, werkstückseitig: | 5 |
| Schaftlänge: | 101,8 mm |
| Aufnahmedurchmesser, maschinenseitig: | 16 mm |
| Aufnahmegröße werkstückseitig: | 160 |
| Drehzahl, max.: | 12000 1/min |
| Anzahl Bohrungen: | 1 |
| Aufnahmedurchmesser, min./Nenn-durchmesser, werkstückseitig: | 16 mm |
| Winkellage, Aufnahme, werkstückseitig: | 0 ° |
| Kühlschmierstoff-Eintritt: | 1 |
| Kühlschmierstoff-Austritt: | 1 |
| Normnummer: | MAS403-BT |
| Identifizierende Bestellnummer: | AK170.BT50.080.16 |
| Firmenkennung: | W |
| Formbuchstabe Normnummer: | AD |
| Normnummer Sachmerkmal: | DIN4000-89 |
| Datenträger: | 0 |
