Weldonschaft-Aufnahme ASME B5.50 AB044.K40-W15-044
Weldonschaft-Aufnahme ASME B5.50 AB044.K40-W15-044
Produktnummer:
WAL0798109851
Weldonschaft-Aufnahme ASME B5.50 AB044.K40-W15-044
Produktinformationen "Weldonschaft-Aufnahme ASME B5.50 AB044.K40-W15-044"

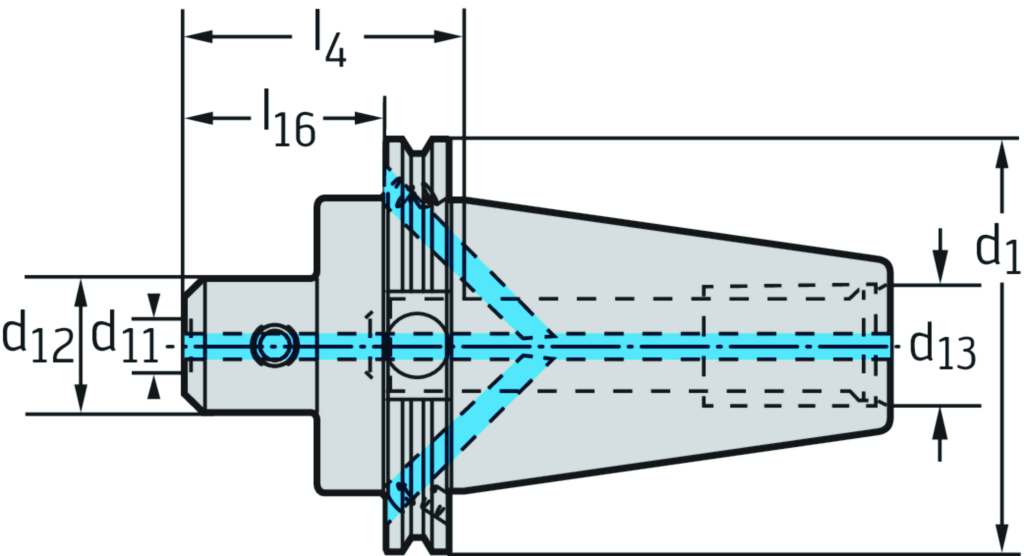

• inch • Für Werkzeuge mit Schaft nach DIN 1835 Form B • d1=40 • d11=5/8
Eigenschaften
| Bunddurchmesser: | 63,5 mm |
|---|---|
| Körperdurchmesser: | 25,7 mm |
| Länge Außendurchmesser 1: | 9,4 mm |
| Außendurchmesser 2: | 44,4 mm |
| Länge 2: | 25,4 mm |
| Funktionslänge: | 44,45 mm |
| Bildkennung: | 508013 |
| Kraglänge: | 44,45 mm |
| Nachschleifrestmenge: | 112,85 mm |
| Aufnahmetyp, maschinenseitig: | SKG |
| Aufnahmeform, maschinenseitig: | 37 |
| Aufnahmegewindenenngröße, maschinenseitig: | 5/8"-11 |
| Masse (Gewicht): | 1,084 kg |
| Aufnahmeausführung, maschinenseitig: | 9 |
| Aufnahmetyp, werkstückseitig: | ZYL |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmeform, werkstückseitig: | 10 |
| Aufnahmeausführung, werkstückseitig: | 3 |
| Aufnahmegröße, maschinenseitig: | 400 |
| Aufnahmeart, werkstückseitig: | 5 |
| Schaftlänge: | 68,4 mm |
| Aufnahmedurchmesser, maschinenseitig: | 15,875 mm |
| Aufnahmegröße werkstückseitig: | 625 |
| Drehzahl, max.: | 12000 1/min |
| Anzahl Bohrungen: | 1 |
| Aufnahmedurchmesser, min./Nenn-durchmesser, werkstückseitig: | 15,875 mm |
| Winkellage, Aufnahme, werkstückseitig: | 0 ° |
| Kühlschmierstoff-Eintritt: | 7 |
| Kühlschmierstoff-Austritt: | 1 |
| Normnummer: | ASME B5.50 |
| Identifizierende Bestellnummer: | AB044.K40-W15-044 |
| Firmenkennung: | W |
| Formbuchstabe Normnummer: | AD/ |
| Produktbezeichnung: | 5256 |
| Normnummer Sachmerkmal: | DIN4000-89 |
| Datenträger: | 0 |
