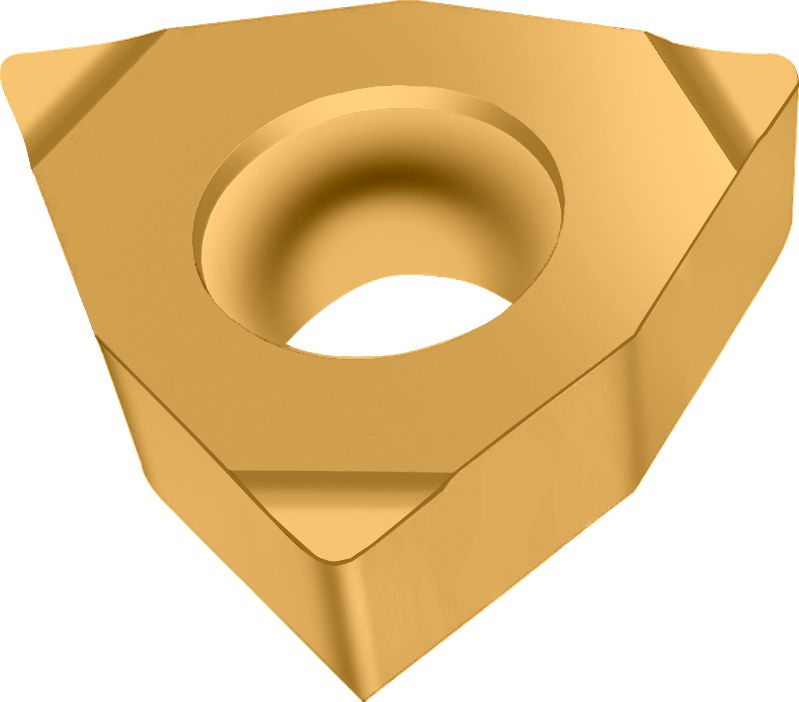

Wendeschneidplatte Drehen – Trigon positiv 80° WCGT050304-X5 WXM15
Produktinformationen "Wendeschneidplatte Drehen – Trigon positiv 80° WCGT050304-X5 WXM15"
Trigon positiv 80° WCGT ...-X5 • Hauptfreiwinkel=7° • WXM15
Eigenschaften
| Eckenwinkel Schneidplatte: | 80 ° |
|---|---|
| Normalfreiwinkel, Hauptschneide: | 7 ° |
| Schneidkantenlänge: | 5,43 mm |
| Eingeschriebener Kreis: | 7,94 mm |
| Bildkennung: | 7 |
| Schneidkantenhöhe: | 3,18 mm |
| Eckenradius: | 0,4 mm |
| Spanwinkel: | 5 ° |
| Masse (Gewicht): | 0,002 kg |
| Schneidenausführung: | E |
| Spanbrecher: | 1 |
| Spanbrecher, Herstellerbezeichnung: | X5 |
| Schneidplattenausführung: | N |
| Anzahl Nutzungsmöglichkeiten: | 3 |
| Toleranzklasse: | G |
| Schneidplattendicke: | 3,18 mm |
| Befestigungsart: | 3 |
| Befestigungslochdurchmesser: | 3,4 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung: | - |
| Kühlschmierstoffdurchführung: | 0 |
| Schneidstoffbezeichnung des Herstellers: | WXM15 |
| Beschichtung / Oberfläche: | TiAlN/TiN |
| Ausführung und Anzahl bestückter Schneidenecken: | S |
| Normnummer: | - |
| Bezeichnung nach Norm: | WCGT050304 |
| Identifizierende Bestellnummer: | WCGT050304-X5 WXM15 |
| Firmenkennung: | W |
| Normnummer Sachmerkmal: | DIN4000-76 |
| Bearbeitungsverfahren: | BVB |
