Wendeschneidplatten-Bohrer D3120.03-28.58F31-P23
Wendeschneidplatten-Bohrer D3120.03-28.58F31-P23
Produktnummer:
WAL0999511766
Wendeschneidplatten-Bohrer D3120.03-28.58F31-P23
Produktinformationen "Wendeschneidplatten-Bohrer D3120.03-28.58F31-P23"

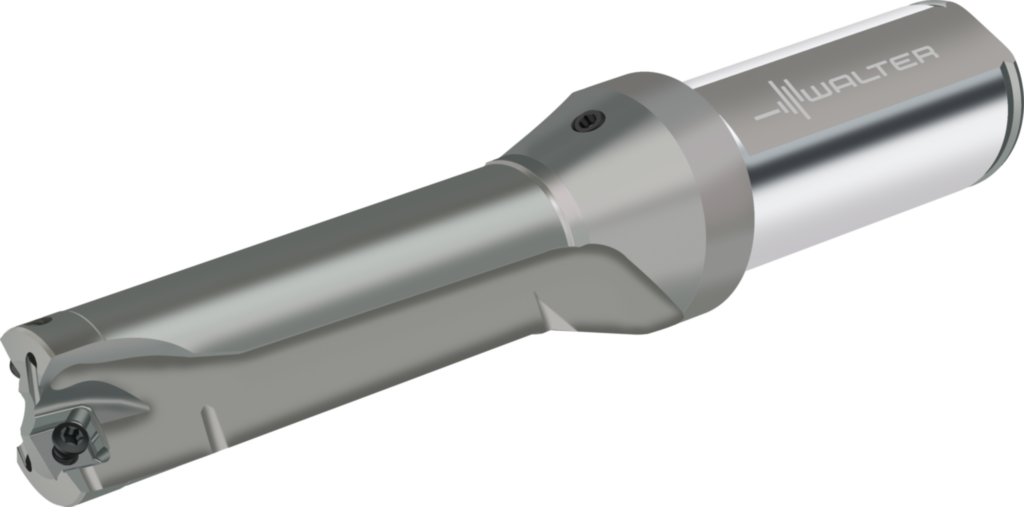

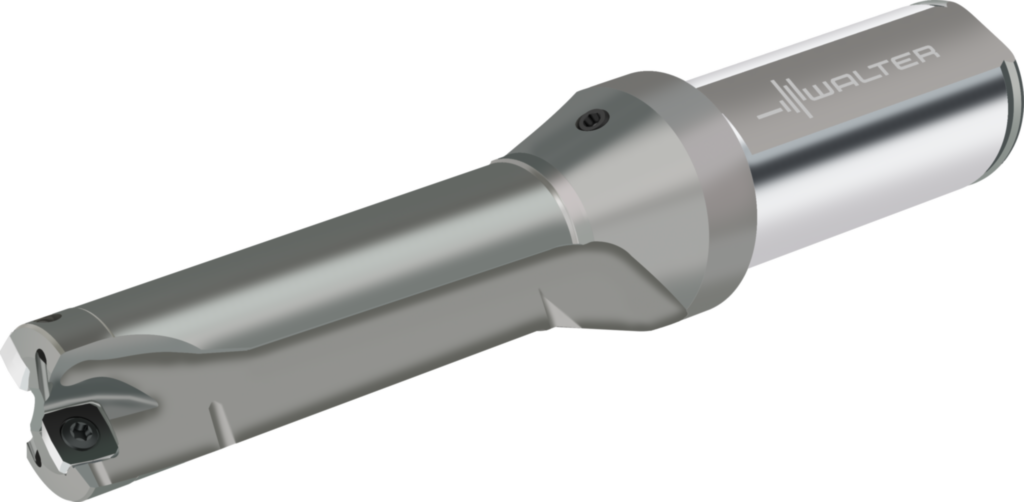

Wendeschneidplatten-Bohrer D3120 • Drion·tec™ • 3xD • Zylinderschaft mit Fläche • inch • Dc=28,6mm
Eigenschaften
| Schneidendurchmesser (min.), erste Stufe: | 28,58 mm |
|---|---|
| Schneidendurchmesser (max.), erste Stufe: | 28,58 mm |
| Funktionslänge: | 116,6 mm |
| Bildkennung: | 1 |
| Kraglänge: | 117,7 mm |
| Nachschleifrestmenge: | 175,6 mm |
| Aufnahmetyp, maschinenseitig: | ZYL |
| Spannutenlänge: | 109 mm |
| Abstand Schneidenecke zu Schneidenspitze: | 1,1 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse: | h6 |
| Aufnahmeform, maschinenseitig: | 11 |
| Masse (Gewicht): | 0,734 kg |
| Aufnahmeausführung, maschinenseitig: | 3 |
| Nutzlänge: | 85,8 mm |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 1250 |
| Schaftlänge: | 57,94 mm |
| Aufnahmedurchmesser, maschinenseitig: | 31,75 mm |
| Werkzeugausführung: | S |
| Drehzahl, max.: | 7000 1/min |
| Anzahl wirksamer Schneiden, erste Stufe: | 1 |
| Schneidrichtung: | R |
| Drallrichtung: | N |
| Drallwinkel: | 0 ° |
| Kühlschmierstoff-Eintritt: | 1 |
| Kühlschmierstoff-Austritt: | 3 |
| Normnummer: | - |
| Identifizierende Bestellnummer: | D3120.03-28.58F31-P23 |
| Winkel, erste Stufe: | 175,8 ° |
| Befestigungsart Schneidplatte, 1. Stufe: | S |
| Firmenkennung: | W |
| Normnummer Sachmerkmal: | DIN4000-86 |
| Bearbeitungsverfahren: | BVB |
| Datenträger: | 0 |
| Bezeichnung Schneidplatte, Pos. A: | P2840S-3N-A57 |
