Wendeschneidplatten-Bohrer D4120.02-41.28F38-P46
Wendeschneidplatten-Bohrer D4120.02-41.28F38-P46
Produktnummer:
WAL0818379766
Wendeschneidplatten-Bohrer D4120.02-41.28F38-P46
Produktinformationen "Wendeschneidplatten-Bohrer D4120.02-41.28F38-P46"

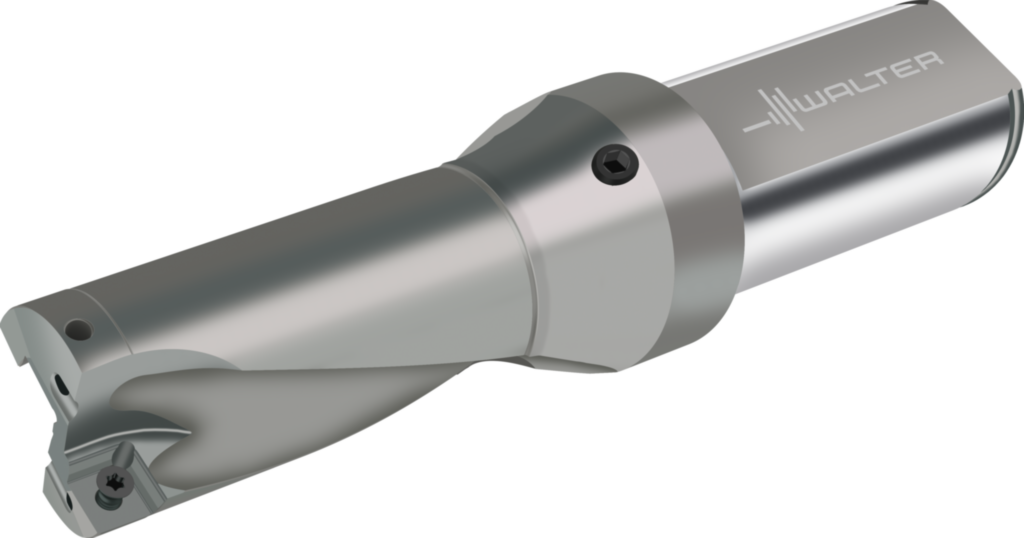

Wendeschneidplatten-Bohrer D4120 • Drion·tec™ • 2xD • Zylinderschaft mit Fläche • inch • Dc=41,3mm
Eigenschaften
| Schneidendurchmesser (min.), erste Stufe: | 41,275 mm |
|---|---|
| Schneidendurchmesser (max.), erste Stufe: | 41,275 mm |
| Funktionslänge: | 117,126 mm |
| Bildkennung: | 1 |
| Kraglänge: | 117,6 mm |
| Nachschleifrestmenge: | 185,875 mm |
| Aufnahmetyp, maschinenseitig: | ZYL |
| Nutzlänge: | 82,55 mm |
| Spannutenlänge: | 111,1 mm |
| Abstand Schneidenecke zu Schneidenspitze: | 0,474 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse: | h6 |
| Aufnahmeform, maschinenseitig: | 11 |
| Masse (Gewicht): | 1,39 kg |
| Aufnahmeausführung, maschinenseitig: | 3 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 1500 |
| Schaftlänge: | 68,275 mm |
| Aufnahmedurchmesser, maschinenseitig: | 38,1 mm |
| Werkzeugausführung: | S |
| Drehzahl, max.: | 4700 1/min |
| Anzahl wirksamer Schneiden, erste Stufe: | 1 |
| Schneidrichtung: | R |
| Drallrichtung: | R |
| Drallwinkel: | 35 ° |
| Kühlschmierstoff-Eintritt: | 1 |
| Kühlschmierstoff-Austritt: | 3 |
| Normnummer: | - |
| Identifizierende Bestellnummer: | D4120.02-41.28F38-P46 |
| Winkel, erste Stufe: | 176 ° |
| Befestigungsart Schneidplatte, 1. Stufe: | S |
| Firmenkennung: | W |
| Normnummer Sachmerkmal: | DIN4000-86 |
| Bearbeitungsverfahren: | BVB |
| Datenträger: | 0 |
| Bezeichnung Schneidplatte, Pos. A: | P4840P-6R-A57 |
