Wendeschneidplatten-Bohrer mit Kassette D4170-03-78.00N8-P46
Produktinformationen "Wendeschneidplatten-Bohrer mit Kassette D4170-03-78.00N8-P46"

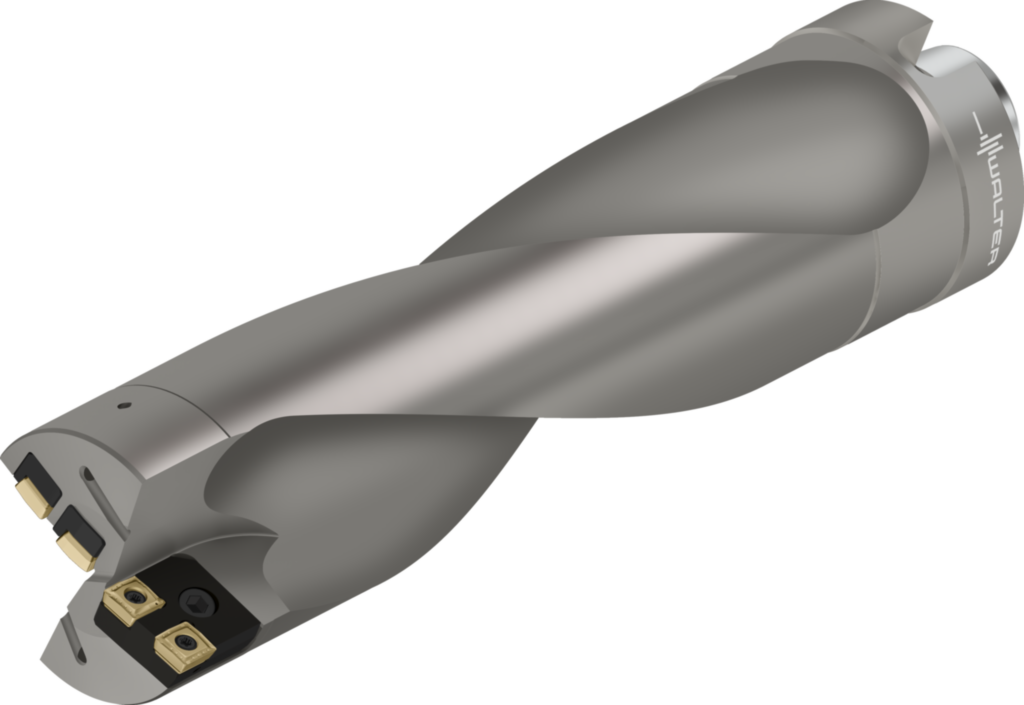

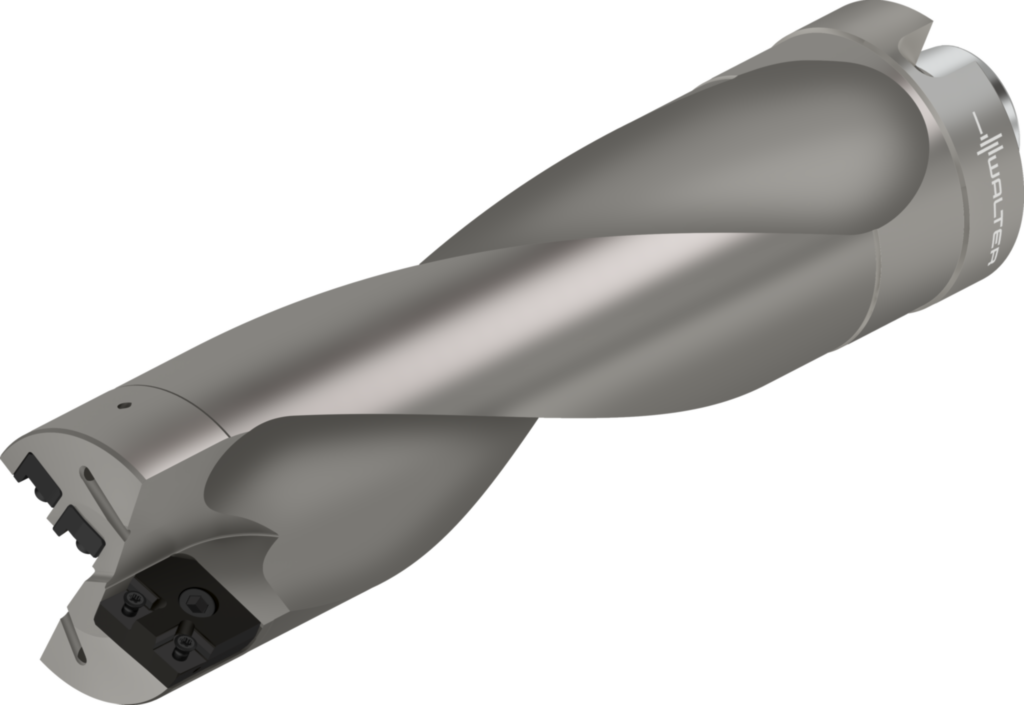

Wendeschneidplatten-Bohrer mit Kassette D4170 • 3xD • Modulare Aufnahme NCT • metrisch • Dc=78mm
Eigenschaften
| Schneidendurchmesser (min.), erste Stufe: | 78 mm |
|---|---|
| Schneidendurchmesser (max.), erste Stufe: | 78 mm |
| Funktionslänge: | 282,4 mm |
| Bildkennung: | 1 |
| Kraglänge: | 284 mm |
| Nachschleifrestmenge: | 302 mm |
| Aufnahmetyp, maschinenseitig: | NCT |
| Nutzlänge: | 234 mm |
| Spannutenlänge: | 265 mm |
| Abstand Schneidenecke zu Schneidenspitze: | 1,6 mm |
| Aufnahmeform, maschinenseitig: | 1 |
| Masse (Gewicht): | 6,13 kg |
| Aufnahmeausführung, maschinenseitig: | 9 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 800 |
| Schaftlänge: | 18 mm |
| Aufnahmedurchmesser, maschinenseitig: | 80 mm |
| Werkzeugausführung: | S |
| Drehzahl, max.: | 2000 1/min |
| Anzahl wirksamer Schneiden, erste Stufe: | 1 |
| Schneidrichtung: | R |
| Drallrichtung: | R |
| Drallwinkel: | 22 ° |
| Kühlschmierstoff-Eintritt: | 1 |
| Kühlschmierstoff-Austritt: | 3 |
| Normnummer: | - |
| Identifizierende Bestellnummer: | D4170-03-78.00N8-P46 |
| Winkel, erste Stufe: | 176 ° |
| Befestigungsart Schneidplatte, 1. Stufe: | S |
| Firmenkennung: | W |
| Normnummer Sachmerkmal: | DIN4000-86 |
| Bearbeitungsverfahren: | BVB |
| Datenträger: | 0 |
| Bezeichnung Schneidplatte, Außenschneide, 1. Stufe: | P4840P-6R-A57 |
| Bezeichnung Schneidplatte, Pos. A: | P4840C-6R-A57 |
