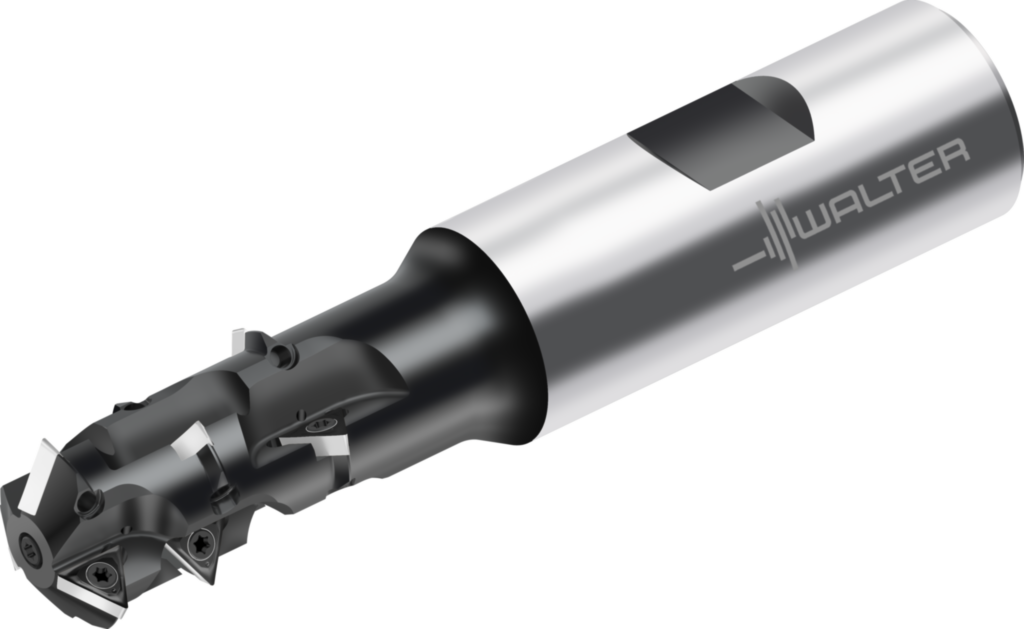

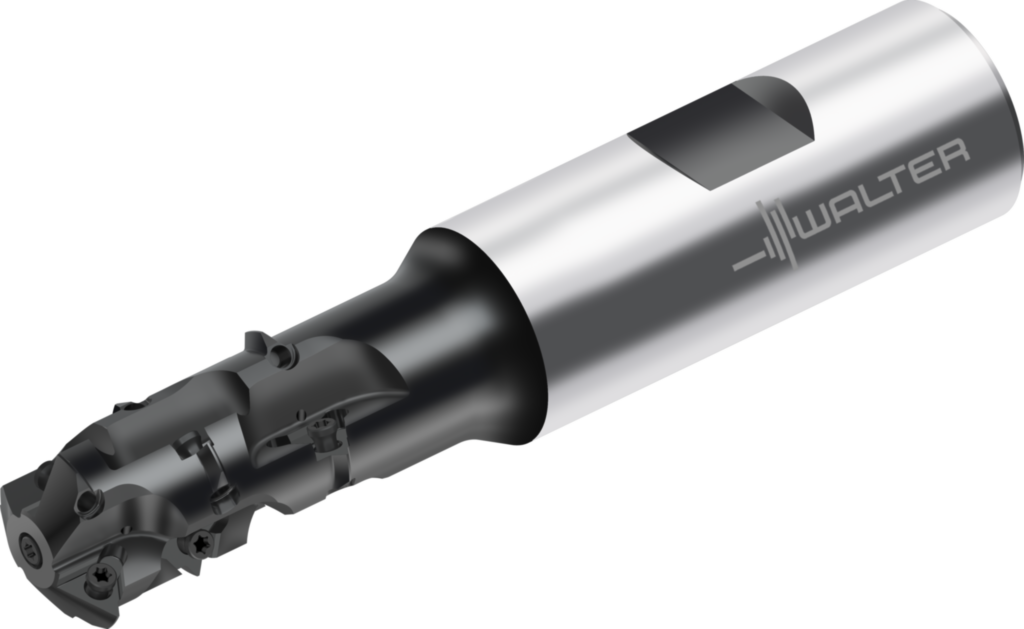

Wendeschneidplatten-Gewindefräser T2710-19-W20-3-06-3-12
Wendeschneidplatten-Gewindefräser T2710-19-W20-3-06-3-12
Produktnummer:
WAL0641505730
Wendeschneidplatten-Gewindefräser T2710-19-W20-3-06-3-12
Produktinformationen "Wendeschneidplatten-Gewindefräser T2710-19-W20-3-06-3-12"
Wendeschneidplatten-Gewindefräser T2710 • Schaft DIN 1835 B • metrisch • ≤1,5xD • Anzahl der Ringe mit Wendeschn=3 • M 24
Eigenschaften
| Körperdurchmesser: | 14,95 mm |
|---|---|
| Schneidendurchmesser 1 (Nenndurchmesser): | 19 mm |
| Gewindeart: | M |
| Schneidenlänge, max.: | 39,1 mm |
| Gewindesteigung: | 3 mm |
| Kopflänge: | 41,34 mm |
| Nutzlänge: | 39,1 mm |
| Bildkennung: | 5 |
| Kraglänge: | 44 mm |
| Nachschleifrestmenge: | 98,292 mm |
| Halsdurchmesser: | 14,95 mm |
| Aufnahmetyp, maschinenseitig: | ZYL |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse: | h6 |
| Aufnahmeform, maschinenseitig: | 10 |
| Masse (Gewicht): | 0,167 kg |
| Aufnahmeausführung, maschinenseitig: | 1 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 200 |
| Schaftlänge: | 51 mm |
| Aufnahmedurchmesser, maschinenseitig: | 20 mm |
| Werkzeugausführung: | S |
| Anzahl wirksamer Schneiden, umfangseitig: | 3 |
| ISO Fräsertyp: | T |
| Drehzahl, max.: | 40000 1/min |
| Schneidrichtung: | R |
| Befestigungsart Schneidplatte: | S |
| Kühlschmierstoff-Eintritt: | 1 |
| Einstellbarkeit: | 0 |
| Kühlschmierstoff-Austritt: | 2 |
| Normnummer: | ISO3338-2 |
| Anzahl Schneidplattenmontageebenen: | 1 |
| Identifizierende Bestellnummer: | T2710-19-W20-3-06-3-12 |
| Anzahl Schneidplatten je Montageebene: | 9 |
| Firmenkennung: | W |
| Formbuchstabe Normnummer: | WE |
| Anzahl Schneidplatten Position B: | 9 |
| Normnummer Sachmerkmal: | DIN4000-87 |
| Bearbeitungsverfahren: | FPR |
| Datenträger: | 0 |
| Bezeichnung Schneidplatte, Pos. B: | TCGW 06 T1 02 |
