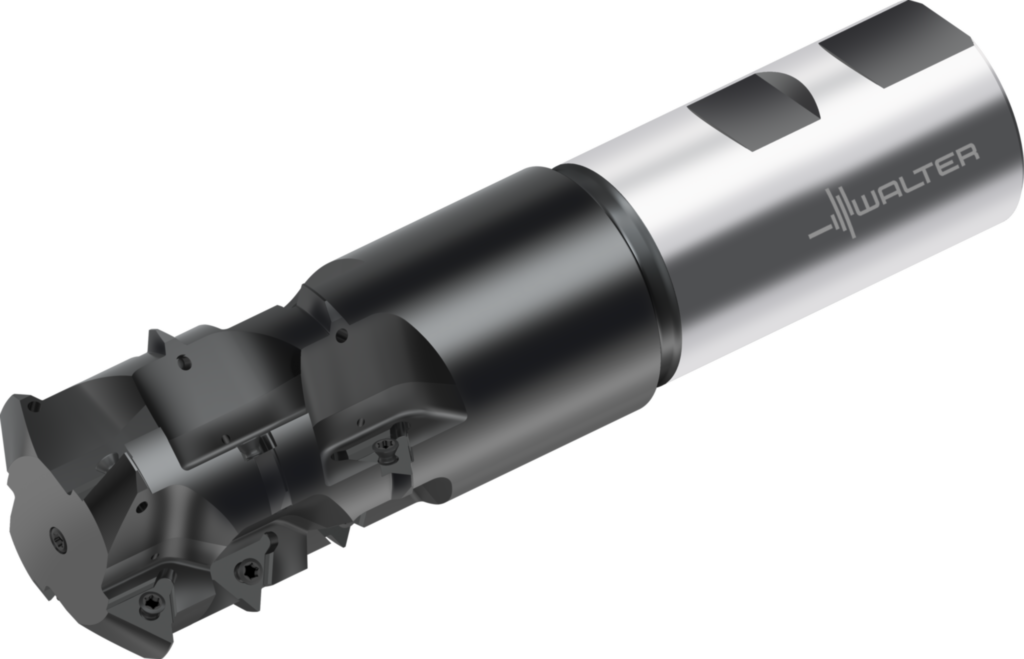

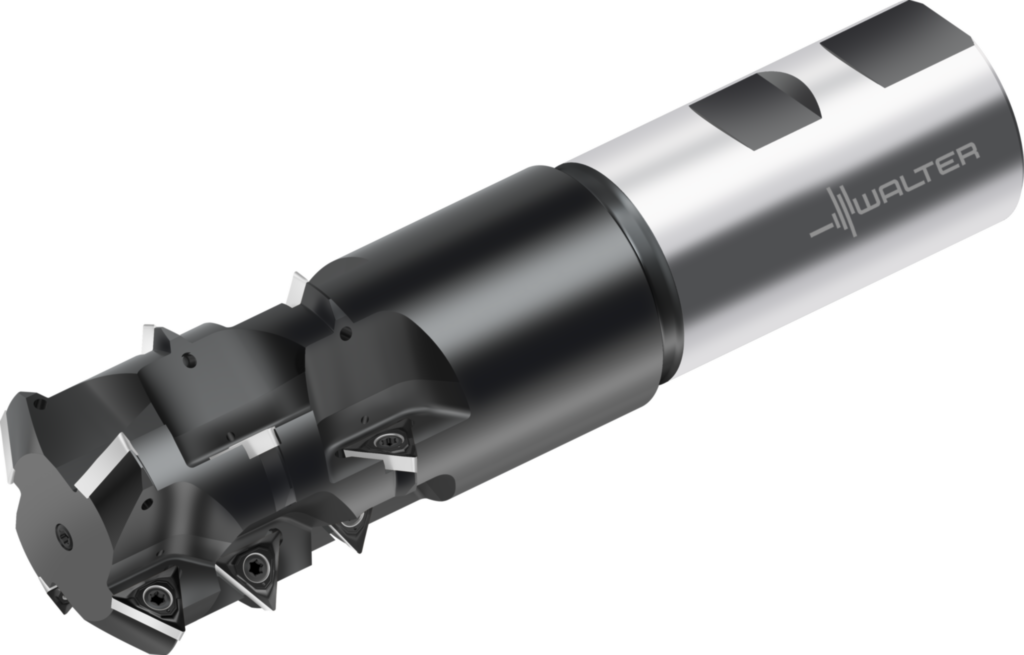

Wendeschneidplatten-Gewindefräser T2710-52-W40-4-14-3-24
Produktnummer:
WAL0641511730
Wendeschneidplatten-Gewindefräser T2710-52-W40-4-14-3-24
Produktinformationen "Wendeschneidplatten-Gewindefräser T2710-52-W40-4-14-3-24"
Wendeschneidplatten-Gewindefräser T2710 • Schaft DIN 1835 B • metrisch • ≤1,5xD • Anzahl der Ringe mit Wendeschn=3 • M 64
Eigenschaften
| Körperdurchmesser: | 43,8 mm |
|---|---|
| Schneidendurchmesser 1 (Nenndurchmesser): | 52 mm |
| Gewindeart: | M |
| Schneidenlänge, max.: | 103 mm |
| Gewindesteigung: | 6 mm |
| Kopflänge: | 108,073 mm |
| Nutzlänge: | 103 mm |
| Bildkennung: | 5 |
| Kraglänge: | 107 mm |
| Nachschleifrestmenge: | 184,713 mm |
| Halsdurchmesser: | 43,8 mm |
| Aufnahmetyp, maschinenseitig: | ZYL |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse: | h6 |
| Aufnahmeform, maschinenseitig: | 10 |
| Masse (Gewicht): | 1,685 kg |
| Aufnahmeausführung, maschinenseitig: | 1 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 400 |
| Schaftlänge: | 71 mm |
| Aufnahmedurchmesser, maschinenseitig: | 40 mm |
| Werkzeugausführung: | S |
| Anzahl wirksamer Schneiden, umfangseitig: | 4 |
| ISO Fräsertyp: | T |
| Drehzahl, max.: | 20000 1/min |
| Schneidrichtung: | R |
| Befestigungsart Schneidplatte: | S |
| Kühlschmierstoff-Eintritt: | 1 |
| Einstellbarkeit: | 0 |
| Kühlschmierstoff-Austritt: | 2 |
| Normnummer: | ISO3338-2 |
| Anzahl Schneidplattenmontageebenen: | 1 |
| Identifizierende Bestellnummer: | T2710-52-W40-4-14-3-24 |
| Anzahl Schneidplatten je Montageebene: | 12 |
| Firmenkennung: | W |
| Formbuchstabe Normnummer: | WE |
| Anzahl Schneidplatten Position B: | 12 |
| Normnummer Sachmerkmal: | DIN4000-87 |
| Bearbeitungsverfahren: | FPR |
| Datenträger: | 0 |
| Bezeichnung Schneidplatte, Pos. B: | TCGT 14 03 04 |
