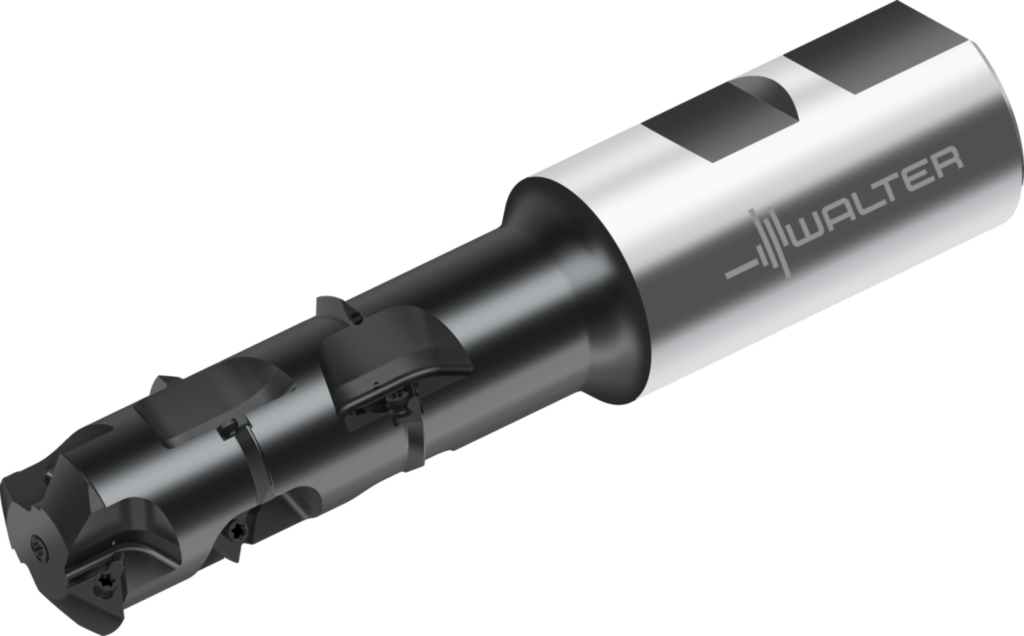

Wendeschneidplatten-Gewindefräser T2711-29-W32-3-09-3-24
Wendeschneidplatten-Gewindefräser T2711-29-W32-3-09-3-24
Produktnummer:
WAL0823764730
Wendeschneidplatten-Gewindefräser T2711-29-W32-3-09-3-24
Produktinformationen "Wendeschneidplatten-Gewindefräser T2711-29-W32-3-09-3-24"
Wendeschneidplatten-Gewindefräser T2711 • Schaft DIN 1835 B • metrisch • ≤2xD • Anzahl der Ringe mit Wendeschn=3 • M 36
Eigenschaften
| Körperdurchmesser: | 23,5 mm |
|---|---|
| Schneidendurchmesser 1 (Nenndurchmesser): | 29 mm |
| Schneidenlänge, max.: | 72,1 mm |
| Gewindesteigung: | 4 mm |
| Bildkennung: | 5 |
| Kraglänge: | 84 mm |
| Nachschleifrestmenge: | 148,65 mm |
| Halsdurchmesser: | 23,5 mm |
| Aufnahmetyp, maschinenseitig: | ZYL |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse: | h6 |
| Aufnahmeform, maschinenseitig: | 10 |
| Masse (Gewicht): | 0,61 kg |
| Aufnahmeausführung, maschinenseitig: | 1 |
| Nutzlänge: | 72,1 mm |
| Aufnahmeart, maschinenseitig: | 5 |
| Kopflänge: | 80,91 mm |
| Aufnahmegröße, maschinenseitig: | 320 |
| Schaftlänge: | 60 mm |
| Aufnahmedurchmesser, maschinenseitig: | 32 mm |
| Werkzeugausführung: | S |
| Anzahl wirksamer Schneiden, umfangseitig: | 3 |
| ISO Fräsertyp: | T |
| Drehzahl, max.: | 33000 1/min |
| Schneidrichtung: | R |
| Befestigungsart Schneidplatte: | S |
| Gewindeart: | M |
| Kühlschmierstoff-Eintritt: | 1 |
| Einstellbarkeit: | 0 |
| Kühlschmierstoff-Austritt: | 2 |
| Normnummer: | ISO3338-2 |
| Anzahl Schneidplattenmontageebenen: | 1 |
| Identifizierende Bestellnummer: | T2711-29-W32-3-09-3-24 |
| Anzahl Schneidplatten je Montageebene: | 9 |
| Firmenkennung: | W |
| Formbuchstabe Normnummer: | WE |
| Anzahl Schneidplatten Position B: | 9 |
| Normnummer Sachmerkmal: | DIN4000-87 |
| Bearbeitungsverfahren: | FPR |
| Datenträger: | 0 |
| Bezeichnung Schneidplatte, Pos. B: | TCGW 09 02 02 |
