Schubstangenspanner
Filter
Ihre Suche ergab keine Treffer. Bitte passen Sie Ihren Text an oder scrollen Sie durch die Filteroptionen, um die passende Option zu finden.
Ihre Suche ergab keine Treffer. Bitte passen Sie Ihren Text an oder scrollen Sie durch die Filteroptionen, um die passende Option zu finden.
Ihre Suche ergab keine Treffer. Bitte passen Sie Ihren Text an oder scrollen Sie durch die Filteroptionen, um die passende Option zu finden.
–
4 Artikel gefunden
Produktanzeige:
Schubstangenspanner mit waagerechtem Fuß
Stabile, vergütete Metallbleche für lange Lebensdauer
Hochwertiger, ölbeständiger 2-Komponenten-Kunststoffgriff
Regulierbare Spannkraft bis zu 2500 N
Bewegung des Hebels wird in eine Axialbewegung der Schubstange umgewandelt
Automatische stufenlose Anpassung der Spannweite (bis 13 mm) bei annähernd gleichbleibender Spannkraft ohne manuelle Änderung der Druckschrauben-Position
Lochmuster der Grundplatte für Millimeter und Inch passend
Schubstangenspanner mit waagerechtem Fuß
Stabile, vergütete Metallbleche für lange Lebensdauer
Hochwertiger, ölbeständiger 2-Komponenten-Kunststoffgriff
Regulierbare Spannkraft bis zu 2500 N
Bewegung des Hebels wird in eine Axialbewegung der Schubstange umgewandelt
Automatische stufenlose Anpassung der Spannweite (bis 13 mm) bei annähernd gleichbleibender Spannkraft ohne manuelle Änderung der Druckschrauben-Position
Lochmuster der Grundplatte für Millimeter und Inch passend
3 Varianten verfügbar
Schwerer Schubstangenspanner
Druck- und Zugspanner (Schubstange und Handhebel gleichlaufend)
Schwere Ausführung mit langer Schubstangenführung
Verzinkt, passiviert
Niete aus rostfreiem Stahl
Grundkörper aus Temperguss, lackiert
Hebelteile und Schubstange aus Vergütungsstahl
Größe 3 mit einsatzgehärteter Lagerbuchse
Lagerstellen gefettet
Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.
Niete läuft in einsatzgehärteten Lagerbuchsen.
Maßtabelle:
A 12 mm
B min. 40 mm
B max. 72 mm
C 41 mm
D 6,5 mm
E 30 mm
H 30 mm
H1 115 mm
Hub 32 mm
HW min. 35 mm
HW max. 48 mm
K 28 mm
L1 140 mm
L2 130 mm
M min. 3644 mm
M max. 44 mm
N 60 mm
P 96 mm
5 Varianten verfügbar

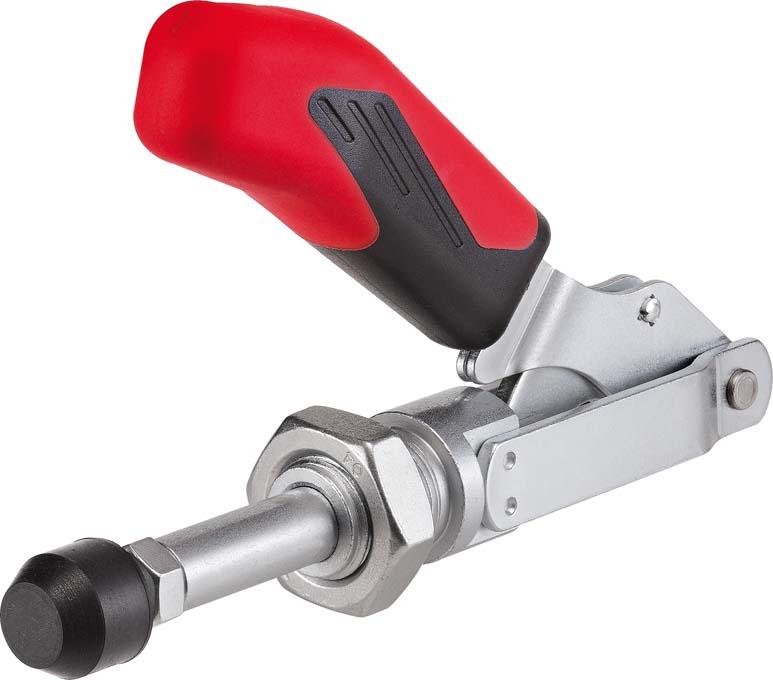

Schubstangenspanner mit kleinem Winkelfuß
Druck- und Zugspanner (Schubstange und Handhebel gleichlaufend)
Lange Schubstangenführung mit Befestigungsgewinde und Mutter
Verzinkt, passiviert
Niete aus rostfreiem Stahl
Hebelteile und Schubstange aus Vergütungsstahl
Größe 2 & 3 mit einsatzgehärteter Lagerbuchse
Lagerstellen gefettet
Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff
Handhebel in beliebiger Winkelstellung zur Grundfläche drehbar
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.
Vorteil: Der Spanner kann ohne den Winkelfuß an Blechwänden befestigt oder im Vorrichtungskörper mit seinem Gewinde eingeschraubt werden.
Maßtabelle:
A 8,0 mm
B min. 24,5 mm
B max. 44,5 mm
D 4,5 mm
E 20 mm
H 15 mm
H1 60 mm
Hub 20 mm
HW min. 12 mm
HW max. 20 mm
K 7,0 mm
L1 91,0 mm
L2 16 mm
M min. 16
M max. 16,019,5 mm
M2 M12x1,5 mm
N 30 mm
P 20 mm
